Cadence Allegro异型钻孔文件输出

Cadence Allegro 如何输出异型钻孔文件
Cadence Allegro设计PCB时通常输出钻孔文件需要输出NC Drll和和NC route钻孔文件。如果PCB中全部是圆形钻孔,那么钻孔文件只需要输出NC Drll钻孔文件就足够了。如果PCB中存在有异型钻孔(椭圆形钻孔等),那个输出钻孔文件就要输出NC Drll和和NC route钻孔文件。
Cadence Allegro 输出异型钻孔文件NC route设置方法如下:

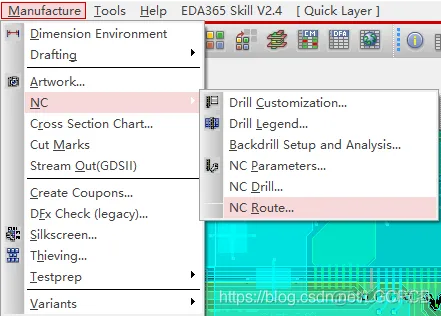

1、选择Manufacture——NC——NC route命令,如下图所示:
Cadence Allegro 如何输出异型钻孔文件?_Cadence 17.2

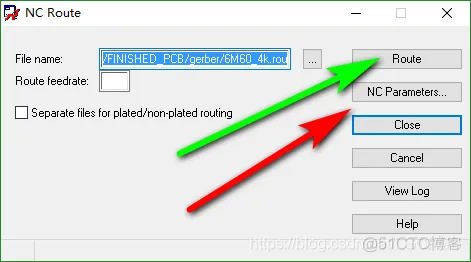

2、软件弹出NC route对话框后,保持默认即可(Drill parameters在输出NC Drll钻孔文件时已经设置过了,这里不需要再次进行设置),单击Route按钮输出异型钻孔文件,设置如下图所示:

Cadence Allegro 如何输出异型钻孔文件?_Cadence 17.2_02
3、单击Route按钮后,在PCB文件路径下会生成一“rou”后缀的文件,如下图所示:

Cadence Allegro 如何输出异型钻孔文件?_PCB设计_03


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
