Allegro指定文件夹输出光绘文件

Allegro指定文件夹输出光绘文件

• allegro 让光绘文件gerber生成到一个指定的文件夹里
• Allegro Cadence PCB版图如何检查发新所有的错误,简洁有效的详细方法(干货)
• Allegro 铺铜设置
• Allegro PCB中如何将动态铜皮转化为静态铜皮？
• ALLEGRO 任意形状铜皮倒圆角
• 最详细的Cadence OrCAD Capture自带元件库的介绍

https://www.fanyedu.com/content/2767.html

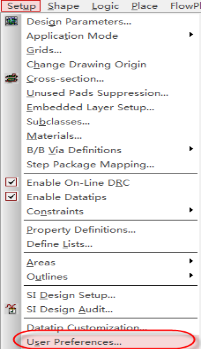

第一步，点击Setup-User Preferences选项，如图6-325所示；


   图6-325 调用用户配置命令

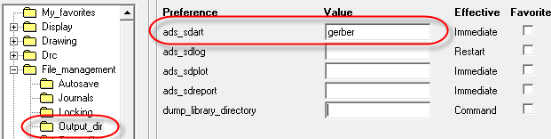

第二步，在弹出的User Preferences Editor  选项卡中的File_management目录下，点击Output_dir，在ads_sdart的选项内填入出的Gerber文件夹目录名称，设置后PCB输出的gerber文件就会集中放置于PCB同目录下的“gerber”文件夹中，如图6-326所示；。


   图 6-326 User Preferences Editor选项卡

allegro 让光绘文件gerber生成到一个指定的文件夹里

原文链接：https://blog.csdn.net/weixin_42913640/article/details/92839760

   Allegro生成Gerber数据时，默认会保存在与pcb文件相同目录路径下，Gerber数据本身与pcb文件log文件和一些临时文件等混杂在一起，整理的时候会比较麻烦，可以通过设置把Gerber文件生成到我们指定的文件夹里面

   如下：

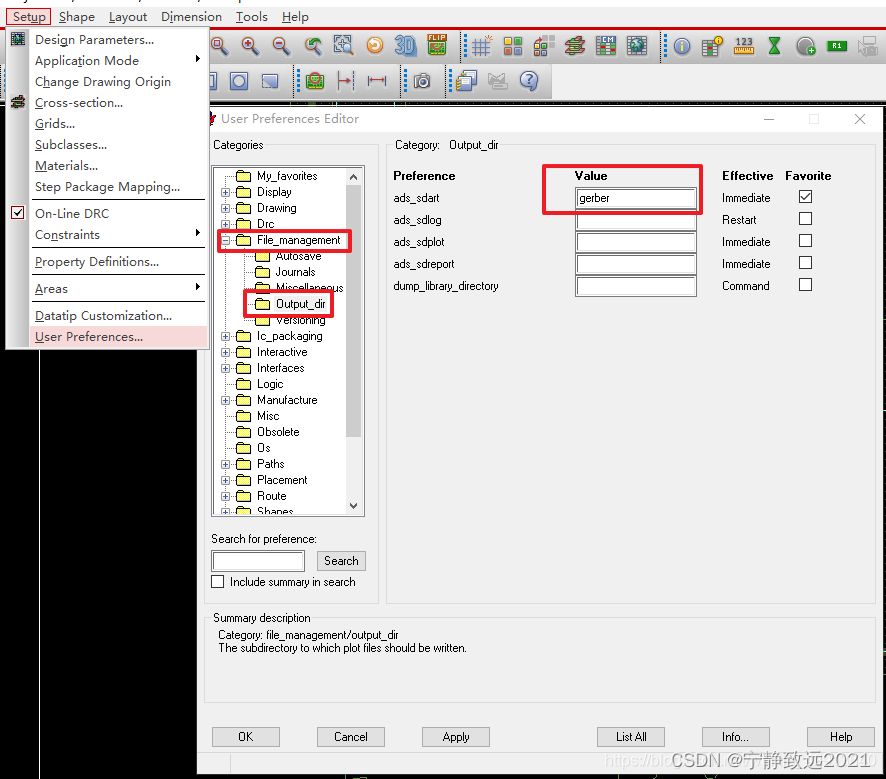

   Setup->User Preferences->File_management->Output_dir 在ads_sdart的”Value”里面填上你想要Gerber产生的文件夹的名字，我用的就是gerber。在生成gerber数据时就会自动在pcb文件目录下生成“gerber”文件夹，这个文件夹里面保存有所生成的全部gerber文件。

https://www.mr-wu.cn/cadence-allegro-specify-gerber-drill-output-path/

Allegro Cadence PCB版图如何检查发新所有的错误,简洁有效的详细方法(干货)

https://blog.csdn.net/chenlance/article/details/106945572

Allegro 铺铜设置

https://blog.csdn.net/jiangchao3392/article/details/83413836?spm=1001.2101.3001.6650.11&utm_medium=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7ERate-11.pc_relevant_antiscan_v2&depth_1-utm_source=distribute.pc_relevant.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7ERate-11.pc_relevant_antiscan_v2&utm_relevant_index=17

Allegro PCB中如何将动态铜皮转化为静态铜皮？

https://blog.csdn.net/LGCPCB/article/details/89222963?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522164681261616780357285852%2522%252C%2522scm%2522%253A%252220140713.130102334…%2522%257D&request_id=164681261616780357285852&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2_allsobaiduend~default-1-89222963.first_rank_v2_pc_rank_v29_v2&utm_term=%E9%9D%99%E6%80%81%E9%93%9C%E7%9A%AE%E8%BD%AC%E5%8A%A8%E6%80%81+allegro&spm=1018.2226.3001.4187

ALLEGRO 任意形状铜皮倒圆角

https://blog.csdn.net/Darren_T/article/details/79552047?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522164681261616780271555249%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fall.%2522%257D&request_id=164681261616780271555249&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2_allfirst_rank_ecpm_v1~rank_v31_ecpm-13-79552047.first_rank_v2_pc_rank_v29_v2&utm_term=%E9%9D%99%E6%80%81%E9%93%9C%E7%9A%AE%E8%BD%AC%E5%8A%A8%E6%80%81+allegro&spm=1018.2226.3001.4187

最详细的Cadence OrCAD Capture自带元件库的介绍

https://blog.csdn.net/LGCPCB/article/details/88364199

AMPLIFIER.OLB

   共182个零件，存放模拟放大器，IC，如LM386，MAX457等。

ARITHMETIC.OLB

   共182个零件，存放逻辑运算IC，如54HC147，74HC147等。

ATOD.OLB

   共618个零件，存放A/D转换IC，如AD7580，ADC08031等。

BUS DRIVERTRANSCEIVER.OLB

   共632个零件，存放总线驱动IC，如74LS366，74LS440等数字IC。

CAPSYM.OLB

   共35个零件，存放电源，地，输入输出口，标题栏等。

CONNECTOR.OLB

   共816个零件，存放连接器，如CON10，CONN PWR 2-P，HEADER9等。

COUNTER.OLB

   共182个零件，存放计数器IC，如54AC191，74F168。

DISCRETE.OLB

   共872个零件，存放分立式元件，如电阻，电容，电感，开关，变压器等常用零件。

DRAM.OLB

   共623个零件，存放动态存储器，如TM2242，HM514256等。

ELECTRO MECHANICAL.OLB

   共6个零件，存放马达，断路器等电机类元件。

FIFO.OLB

   共177个零件，存放先进先出资料暂存器，如54LS222，67413。

FILTRE.OLB

   共80个零件，存放滤波器类元件，如LMF100，LTC1059等。

FPGA.OLB

   存放可编程逻辑器件，如A1225A。

GATE.OLB

   共691个零件，存放逻辑门（含CMOS和TLL）。

LATCH.OLB

   共305个零件，存放锁存器，如4096，5475，54HC375等。

LINE DRIVER RECEIVER.OLB

   共380个零件，存放线控驱动与接收器。如74ACG241，ADM203等。

MECHANICAL.OLB

   共110个零件，存放机构图件，如SIPSOC-10，ZIFSOC-8x2等。

MICROCONTROLLER.OLB

   共523个零件，存放单晶片微处理器，如80C51FA，AT89C52等。

MICRO PROCESSOR.OLB

   共288个零件，存放微处理器，如80387，HD63C09等。

MISC.OLB

   共1567个零件，存放杂项图件，如电压表（METER V），微处理器周边（Z80-PIO）等未分类的零件。

MISC2.OLB

   共772个零件，存放杂项图件，如54HC423，L298等未分类零件。

MISCLINEAR.OLB

   共365个零件，存放线性杂项图件（未分类），如14574，AD534，LM334等。

MISCMEMORY.OLB

   共278个零件，存放记忆体杂项图件（未分类），如28F102，M28V101等。

MISCPOWER.OLB

   共222个零件，存放高功率杂项图件（未分类），如A2919，EL7272，LT1161等。

MUXDECODER.OLB

   共449个零件，存放解码器，如54F253，54HC153，74AC139等。

OPAMP.OLB

   共610个零件，存放运放，如AD712，OP37，OPA660等。

PASSIVEFILTER.OLB

   共14个零件，存放被动式滤波器，如271MT，NFM41，EMIFILTER等。

PLD.OLB

   共355个零件，存放可编程逻辑器件，如14H4，20V8等。

PROM.OLB

   共811个零件，存放只读记忆体运算放大器，如24LC64，27C512等。

REGULATOR.OLB

   共549个零件，存放稳压IC，如78xxx，79xxx等。

SHIFTREGISTER.OLB

   共610个零件，存放移位寄存器，如100341，4021等。

SRAM.OLB

   共691个零件，存放静态存储器，如54S301，74C89等。

TRANSISTOR.OLB

   共210个零件，存放晶体管（含FET，UJT，PUT等），如2N1070，2N1613等。

Cadence 16.6X自带元件库存放路径：

   X:\Cadence\Cadence_SPB_16.6\tools\capture\ library

   Cadence 17.2自带元件库存放路径：

   X:\Cadence\Cadence_SPB_17.2\tools\capture\library
