2. 生成钻孔文件

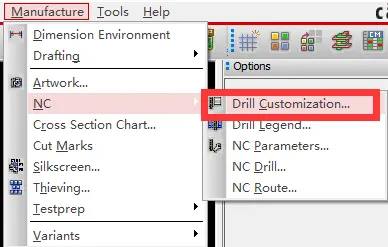

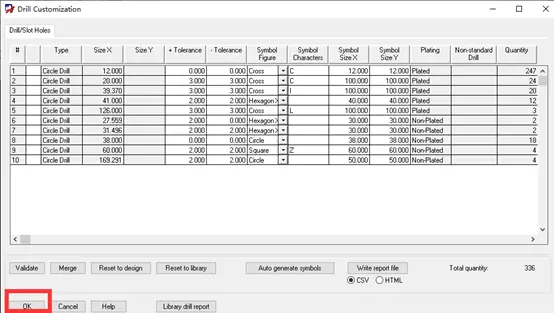

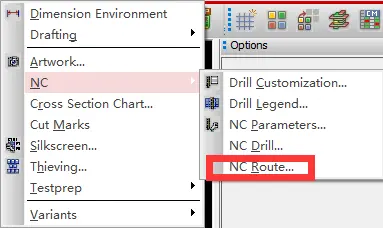

① Manufacture->NC->Drill Customization...然后在弹出的窗口点击OK

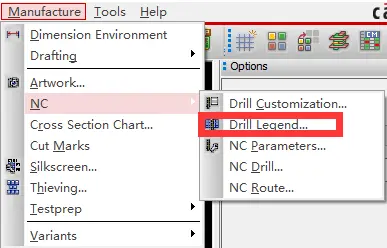

②Manufacture->NC->Drill Legend 然后在弹出的窗口点击OK 会有钻孔文件表格附着在鼠标上 点击一个位置放置表格

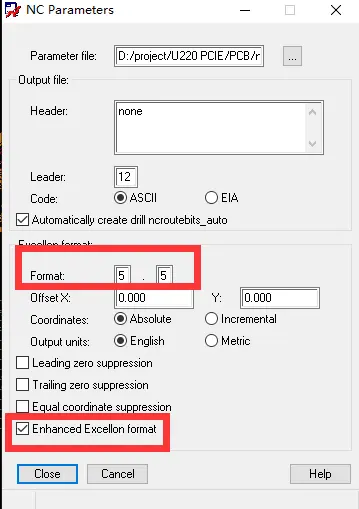

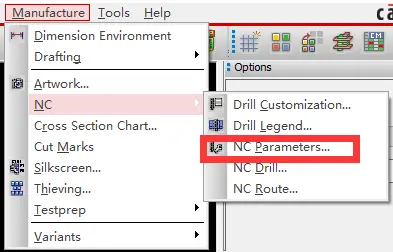

③ Manufacture->NC->NC Parameters…
修改Format为5 5
勾选Enhanced Excellon format 点击Colse关闭窗口
(注:Format指定的是钻孔坐标位置的整数位数和小数位数, 默认是2 5,容易报错。建议设置成5 5,并且保持与artwork中的Format设置一致。)

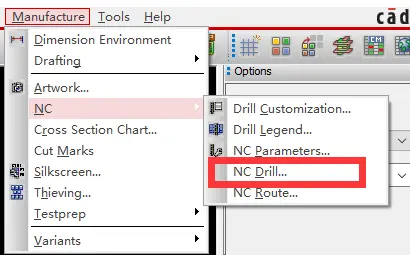

④ Manufacture->NC->NC Drill…
在弹出的窗口点击Drill 然后点击Close关闭窗口

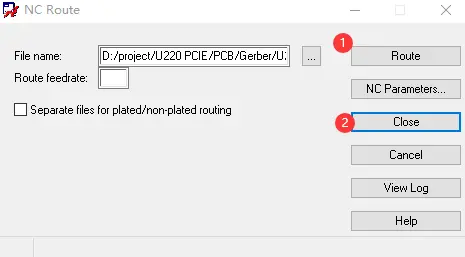

⑤ Manufacture->NC->NC Route…
在弹出的窗口点击Route 然后点击Close关闭窗口
3. 添加需要导出的层
Manufacture->Artwork…

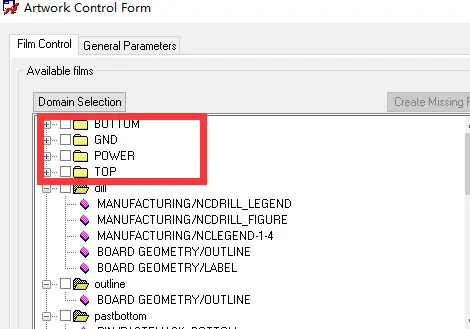

默认可能只有这四个文件夹 需要自己添加其它的
添加方式如下:

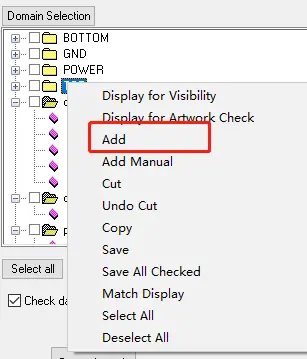

①右键->Add
命名文件夹 OK
②创建成功后此时文件夹下的层会是当前显示的层

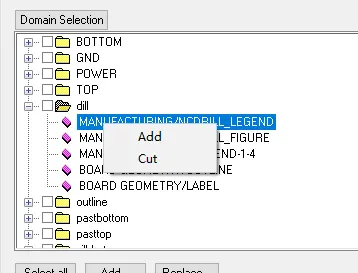

可以点击Add或是Cut对其进行增加或是删除
也可以右键选择Match Display使文件夹下的文件与目前显示的相匹配
以下是各个文件夹在Display/Visibility...中的视图

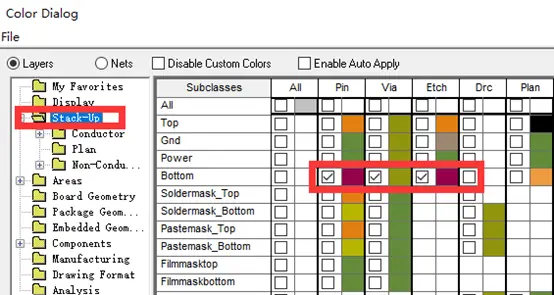

Bottom:
Bottom

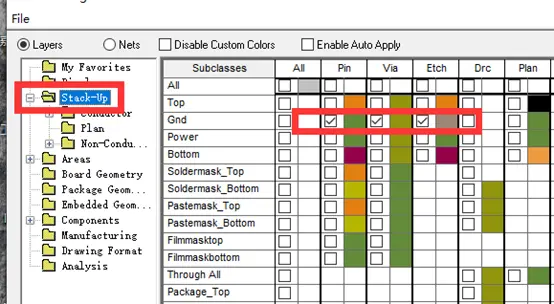

GND:
GND

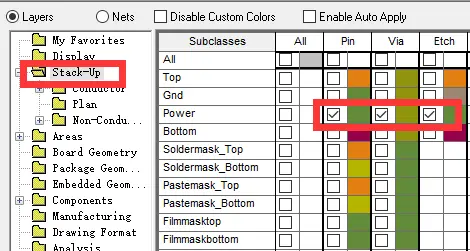

Power:
Power

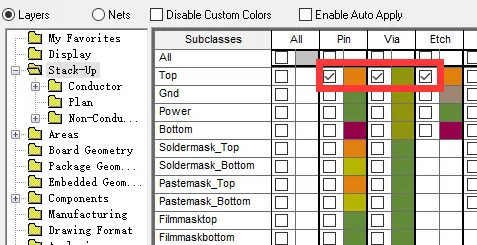

Top:
Top

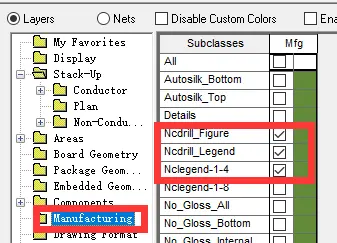

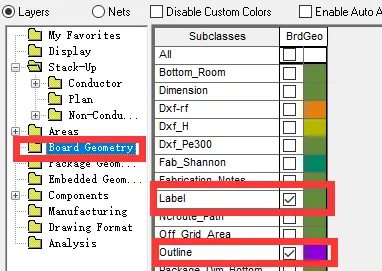

dill:
dill
dill
outline:
outline

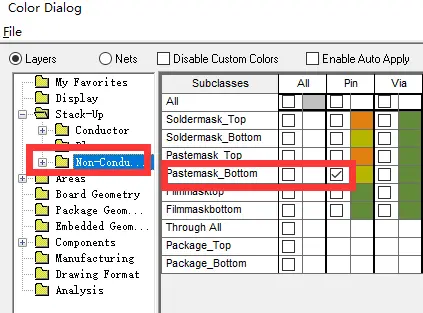

pastbottom:
pastbottom
pasttop:
pasttop

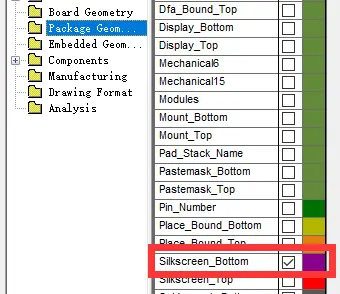

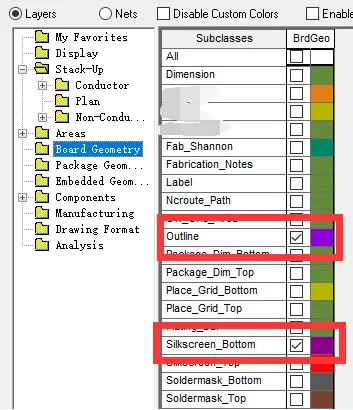

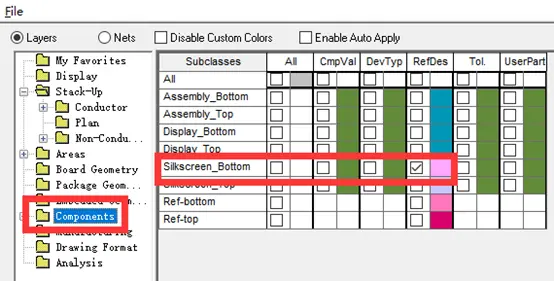

silkbot:
silkbot
silkbot
silkbot

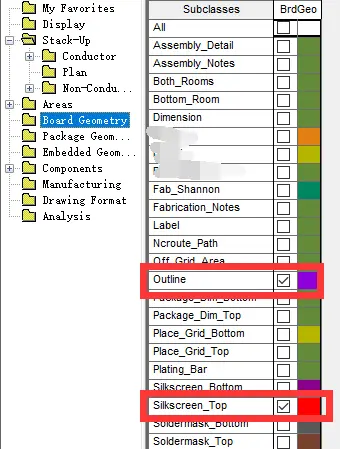

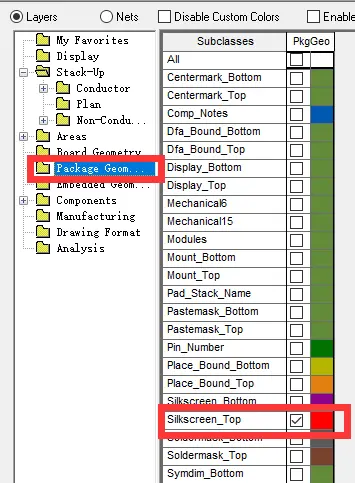

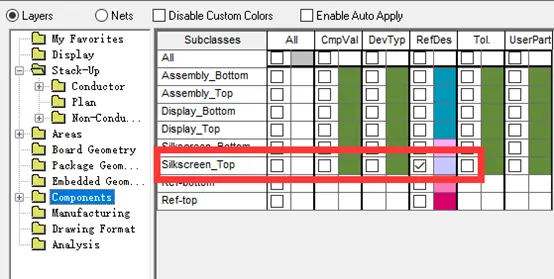

silktop:
silktop
silktop
silktop

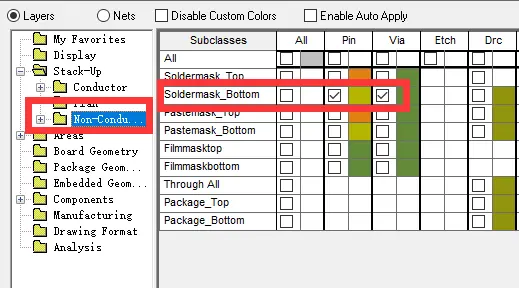

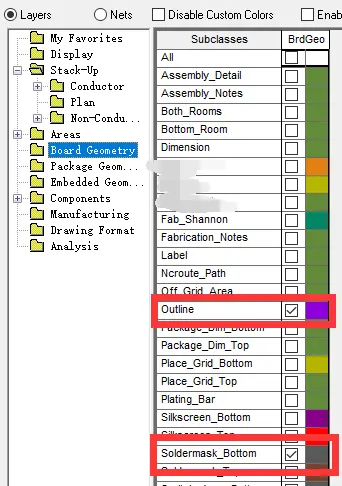

soldbot:
soldbot
soldbot
soldbot

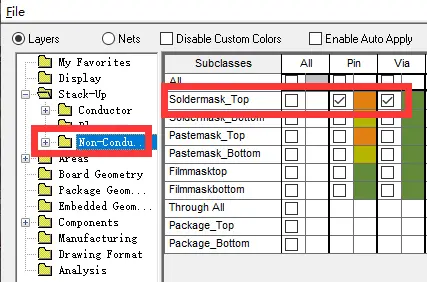

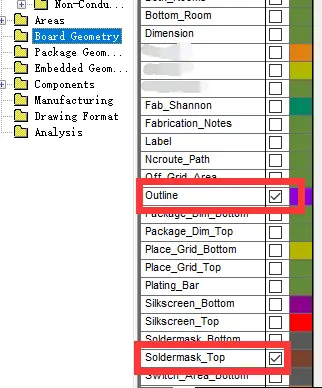

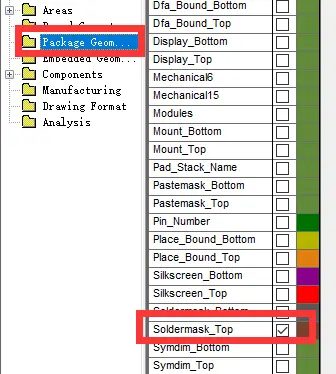

soldtop:
soldtop
soldtop
soldtop

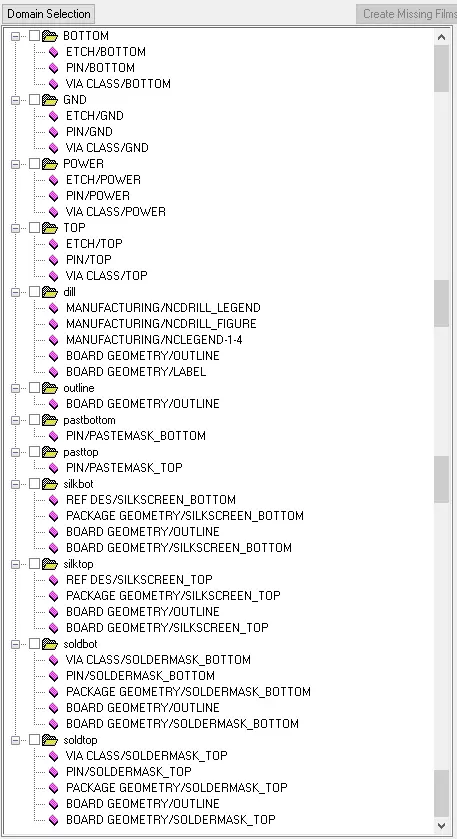

以下的所有文件夹下的文件:

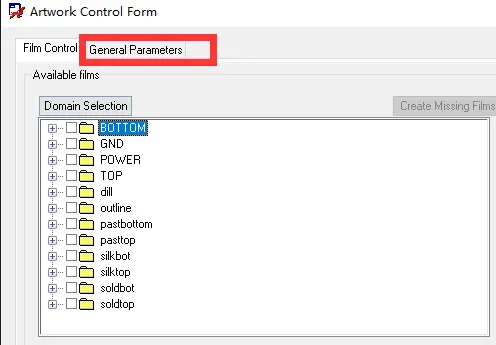

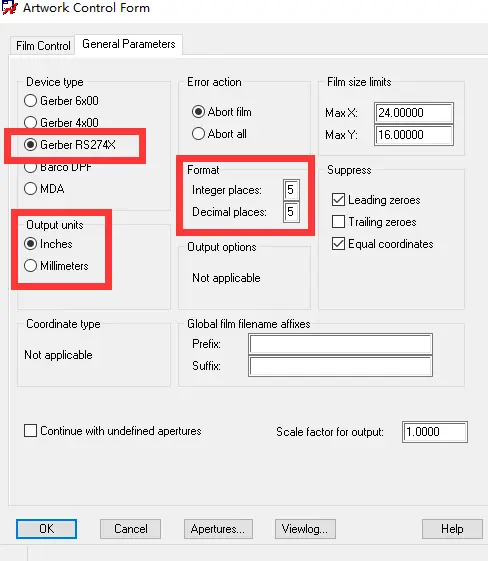

4. 设置完成后点击General Parameters

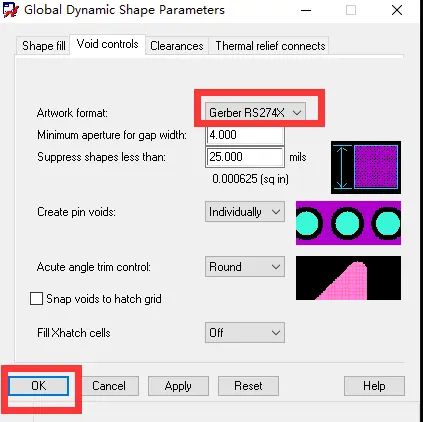

确认光绘文件格式
确认Format与之前设置的一致
确认输出单位与PCB单位一致

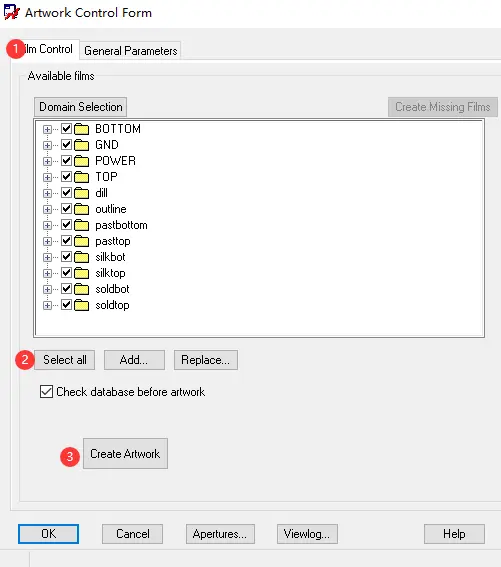

确认完成后点击
输出光绘文件完成
(注:如生成光绘文件时遇到错误:Photoplot outline rectangle not found
可以在
绘制一个矩形 框中要输出的PCB以及钻孔表格)
生成后的Gerber文件可以上传到
或是
可以更方便快捷预览打板效果
