allegro warning 故障提示

allegro 导出Gerber 警告1

allegro 提示 Photoplot outline rectangle not found … using drawing extents.

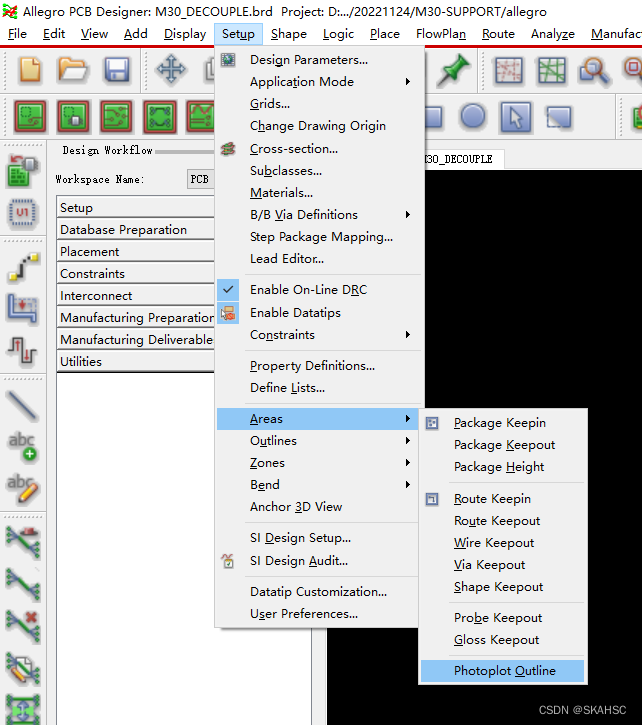

   解决办法，放置一个photoplot outline

allegro 导出Gerber 警告2

Can’t open parameter file … using default values: 没法采用RS274X格式出GERBER。

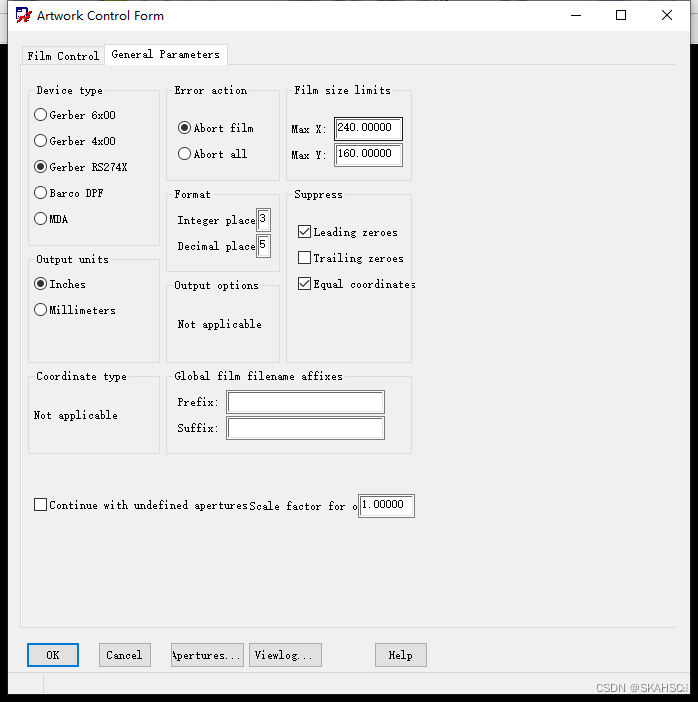

   解决办法：放大Film size limits

allegro design outline 设置线宽

0 mil 板框按照6mil输出设置，所有层均需要选择。
