Allegro显示双单位（mil&mm）配置

效果设置

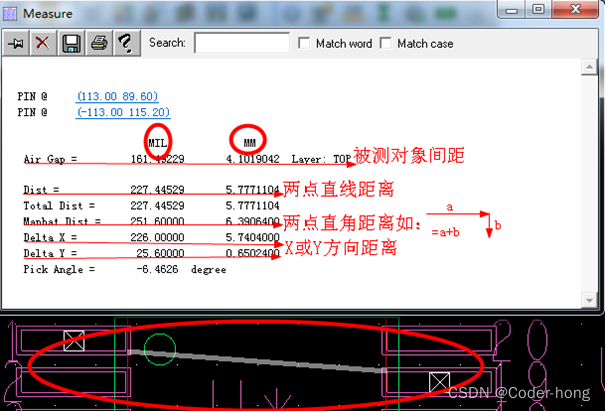

效果

在这里插入图片描述

设置

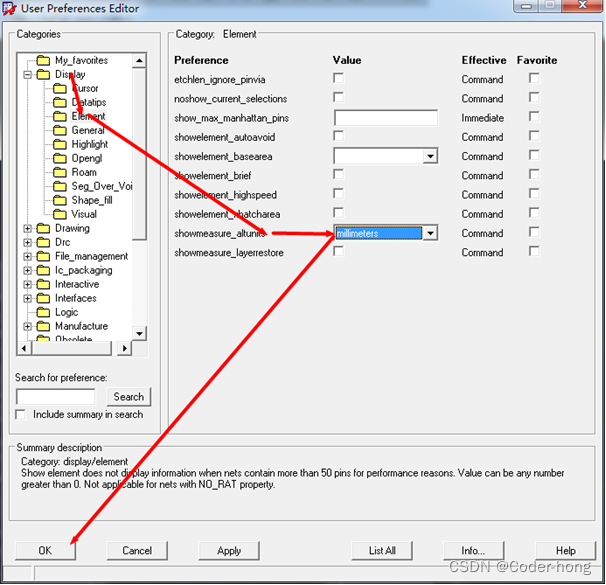

首先默认单位设置为mil，其次设置第二单位为mm：

Setup-User Preferences..-Display-Element-showmeasure_altunits-millimeters.

如下图所示：
在这里插入图片描述
