小白入门：Allegro中如何同时显示mm和mil单位

分三步，

第一，你知道怎么测量距离；

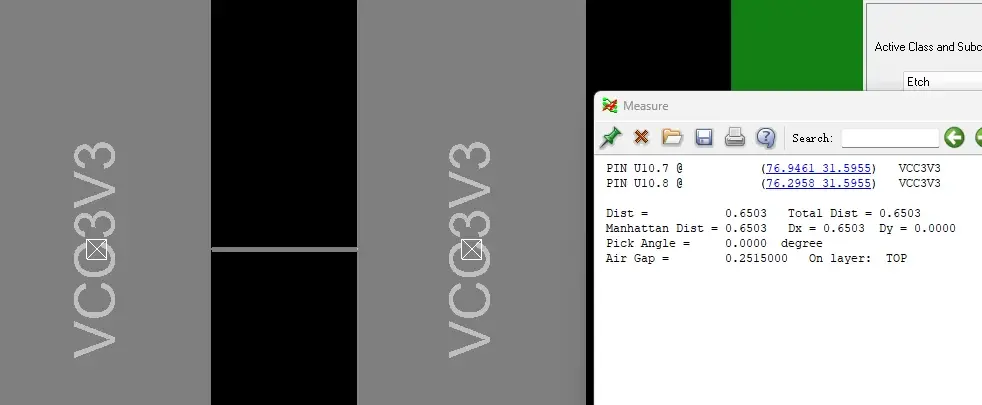

下面会展示，测量两个pin之间的距离（pin的边到边的值，看air gap的值就是0.2515mm）

第二，你想知道测量出来是多少mm和mil，不是或，是和；一般我们想知道两个焊盘的边缘到边缘，或者两个通孔的焊盘的边缘到边缘，可以方便我们过线，或者说过多粗的线；

第三，直接演示。

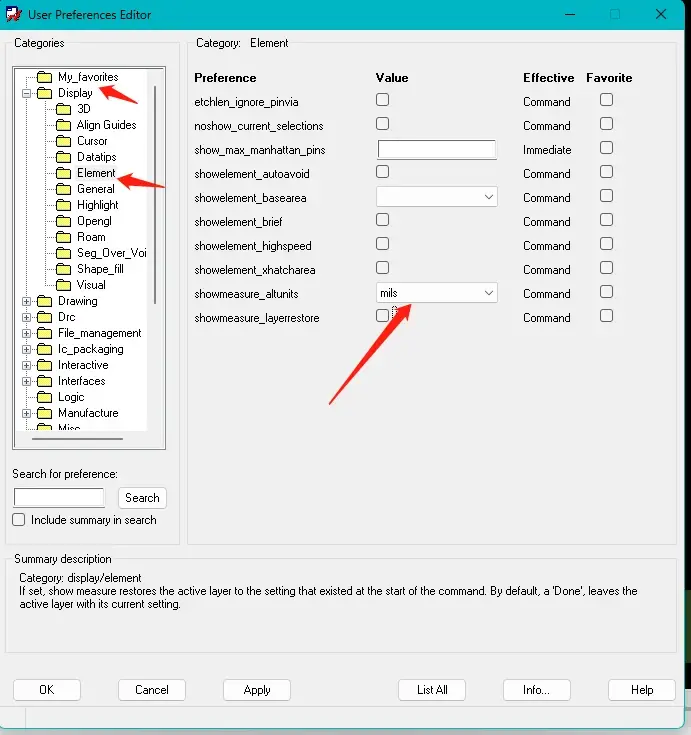

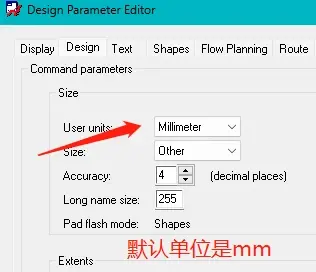

setup-user preferences设置(此时默认单位为mm)，

这里则设为mil.

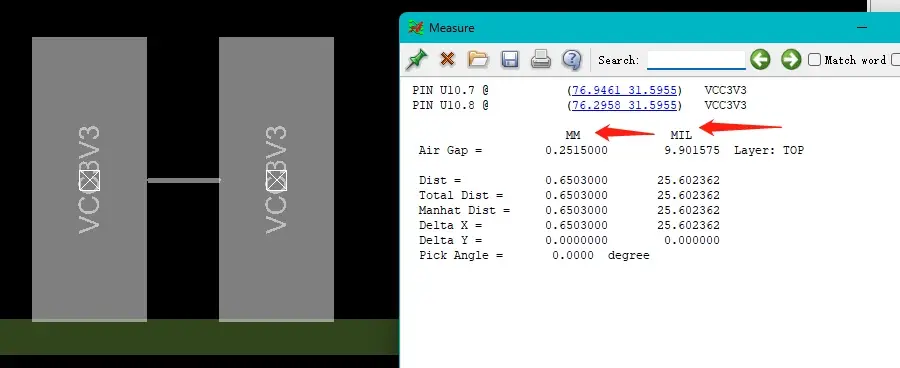

再来测量刚才的位置，此时同时显示两种单位：即0.2515mm=9.9mil；

觉得学到了，记得点赞噢。

是否关注，收藏——看你开心。

这个小技巧很实用，对于mm和mil换算比较不熟练的盆友，很有帮助。
