allegro17.4零基础全套课程，小白入门路径

## 电子设计学习的思路和流程

电路设计 →元器件选型→ 原理图库的设计→ 原理图设计箭头→PCB封装的绘制→PCB的绘制→PCB制版

→SMT贴片→上电调试→PCB改版第02课 电子设计学习思路与流程 P2 - 06:49

---

### 工程文件的介绍和建立

第04课 软件重要初始化及快捷键的设置 P4 - 08:22

新建文件夹,不要出现中文

建立6个子文件夹,PCB,原理图,封装库,结构文件,光绘文件,贴片文件

光绘文件用来生产

---

### 原理图库的建立

新建library

新建元件new part第06课 原理图库元件模型的组成介绍 P6 - 02:54

第06课 原理图库元件模型的组成介绍 P6 - 03:38

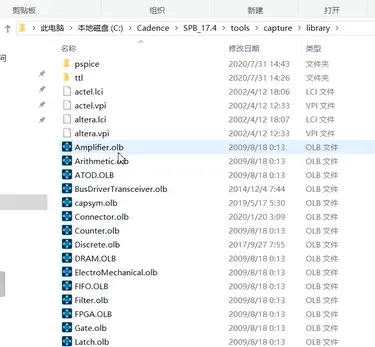

cadence自带原理图库,如下路径

第06课 原理图库元件模型的组成介绍 P6 - 03:51

最常用的库discrete,电阻电容都在里面

第06课 原理图库元件模型的组成介绍 P6 - 05:43

pin管脚属性

第06课 原理图库元件模型的组成介绍 P6 - 06:50

位号,起始名字D1,D2等

第06课 原理图库元件模型的组成介绍 P6 - 07:26

值,多少写多少

---

第07课 简单电阻容元件模型的创建 P7 - 00:41

新建一个电阻或电容(简单器件)

new part

名字,起始字母(就是类型,如电阻是R),封装(暂不用填写),可将一个器件分为多个小部分

创建成功

格点改线状(中右侧)

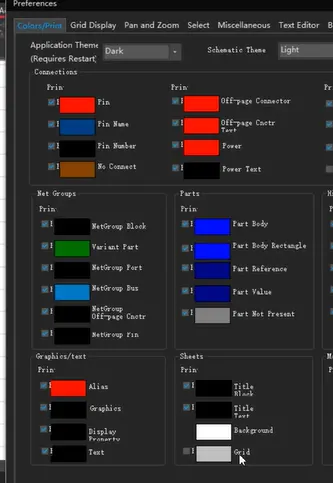

格点颜色(右下角)

第07课 简单电阻容元件模型的创建 P7 - 02:46
