Cadence Allegro铜皮隐藏与显示

阅读数 1515
点赞 56
article_banner


今天教大家如何在Allegro PCB中隐藏和显示铜皮,设置方法如下:

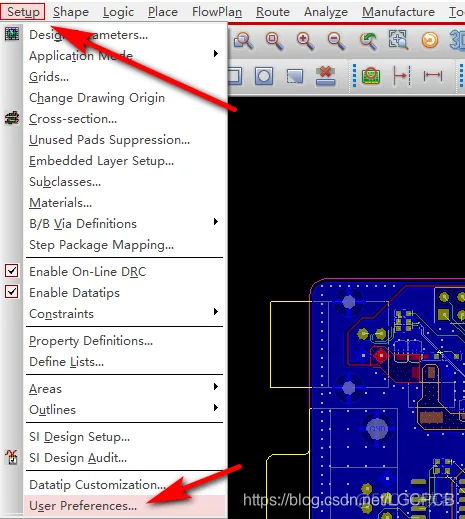

1、打开Setup菜单栏下的User Preferences选项,如下图:

Cadence Allegro 如何隐藏和显示铜皮_PCB设计

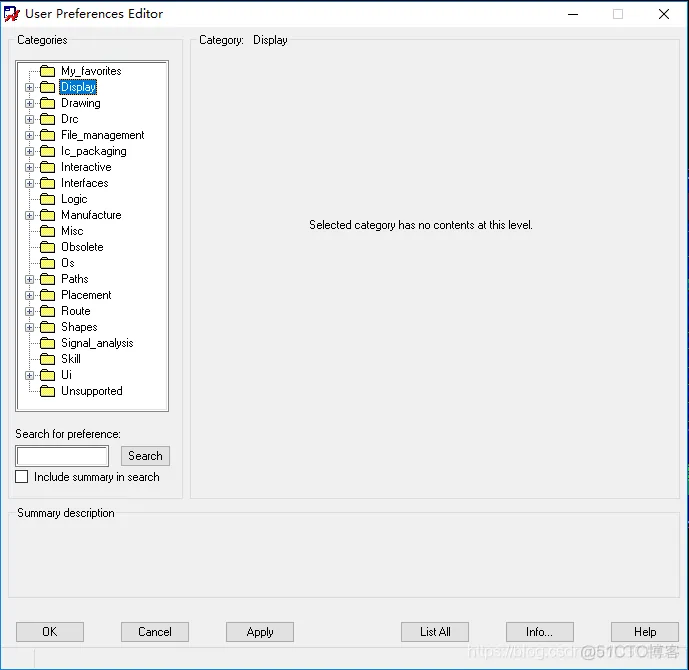

2、软件会弹出User Preferences Editor 对话框,如下图:

Cadence Allegro 如何隐藏和显示铜皮_Cadence17.2_02

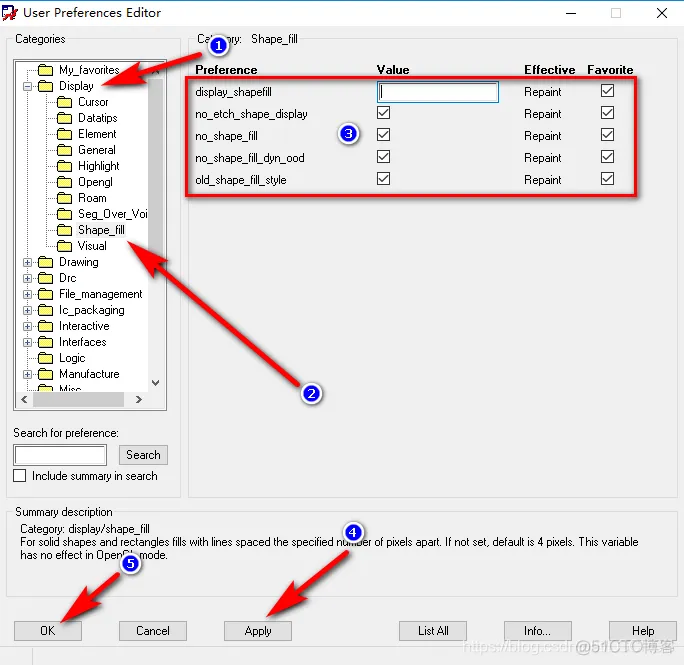

3、在User Preferences Editor 对话框选项下,点击Display前面的"+",选择Display文件夹下的Shape_fill子文件夹,设置如下:

Cadence Allegro 如何隐藏和显示铜皮_Cadence17.2_03

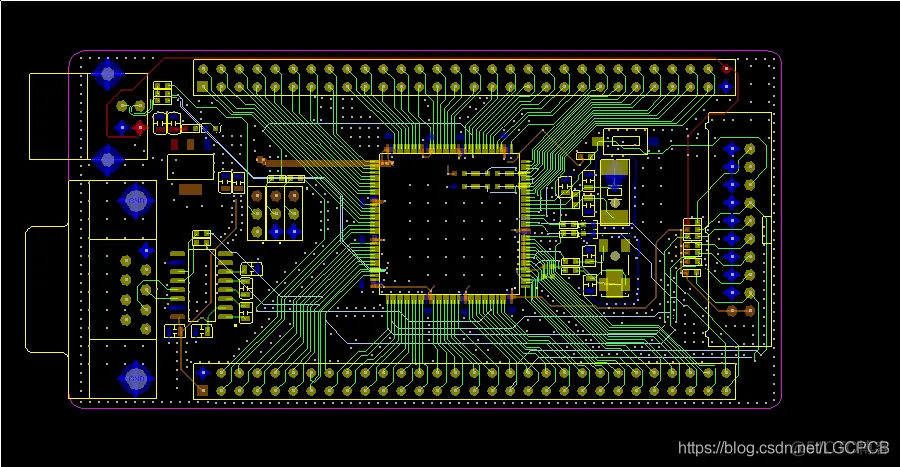

4、铜皮隐藏后的效果,如下图:

Cadence Allegro 如何隐藏和显示铜皮_PCB培训_04
