Cadence Allegro铜皮外扩与内缩技巧解析

今天教大家如何对铜皮进行外扩和内缩铜皮设置。
在Cadence Allegro软件中,对铜皮进行外扩或者内缩是非常容易实现的,设置方法如下:

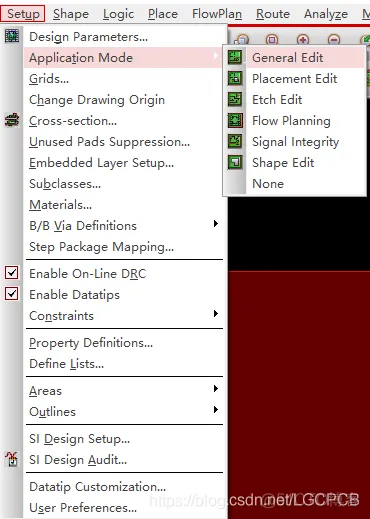

1、打开Setup菜单栏下的Application Mode选项下的General Edit模式(Setup>Application Mode>General Edi),如下图:

Cadence Allegro如何铜皮进行外扩和内缩_Cadence 17.2

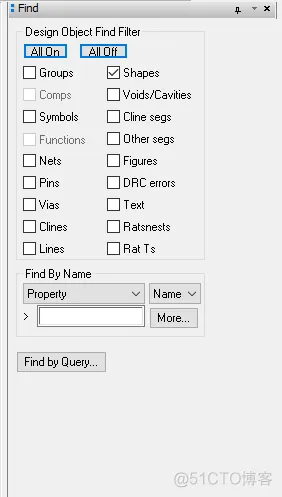

2、在Find侧边栏设置中只勾选Shape,如下图:

Cadence Allegro如何铜皮进行外扩和内缩_PCB设计_02

3、将光标放在铜皮上单击,然后并右键选择Expand/Contract,如下图:

Cadence Allegro如何铜皮进行外扩和内缩_PCB培训_03

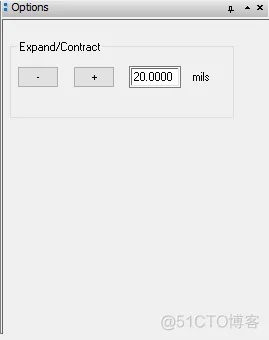

4、在Options侧边栏设置内缩(外扩)尺寸,“-”表示内缩,“+”表示外扩,单击“-”和“+”按钮进行内缩和外扩,如下图:

Cadence Allegro如何铜皮进行外扩和内缩_PCB培训_04


免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
