Cadence Allegro布线区域与器件布局区域设定教程

Cadence Allegro 如何设定布线区域和器件布局区域

Route keepout和 Route keepin区别：
Route keepout是指在范围允许布线；
Route keepin是指在范围不允许布线；
Package keepin和Package keepout区别：
Package keepin是指在范围允许放置器件；
Package keepou是指在范围不允许放置器件；

一、设置布线区域的方法：

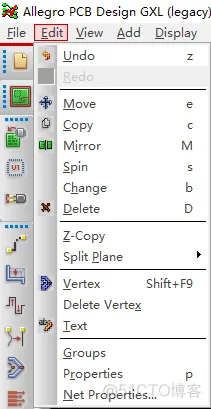

1、打开Edit菜单栏下Z—Copy命令。

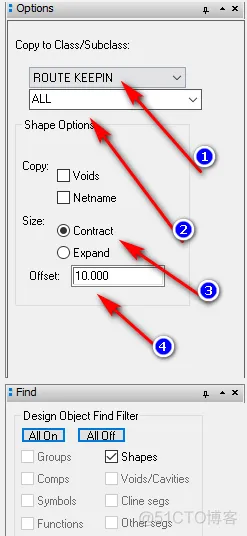

2、在Options侧边栏下，Class选择ROUTE KEEPIN,Subclass选择ALL,然后勾选Contract（内缩），Offset文本框填写距离。
勾选Expand则是外扩。

二、设置器件布局区域的方法：
1、打开Edit菜单栏下Z—Copy命令。.

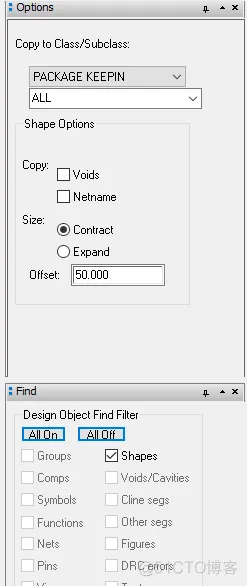

2、在Options侧边栏下，Class选择PACKAGE KEEPIN,Subclass选择ALL,然后勾选Contract（内缩），Offset文本框填写距离。勾选Expand则是外扩。

3、设定布线区域和器件布局区域后的效果。

操作补充说明：
只有Shapes属性的板框才能使用Z-Copy对其进行内缩的，而未闭合的lines属性的板框是无法使用Z-Copy对其进行内缩的。
需要将lines属性转化为Shape。
转化方法：

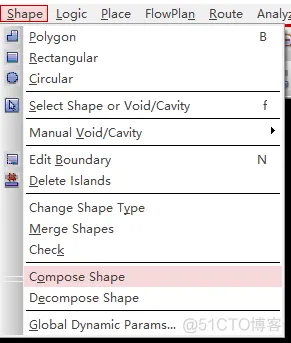

1、打开Shape菜单栏下的Compose Shape命令将将lines属性转化为Shape。
