Allegro DXF导入与板框、布局布线区域生成指南

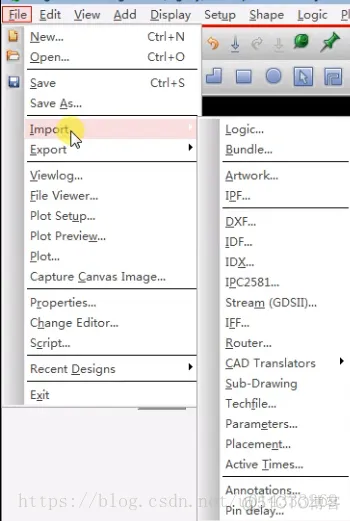

1.File-->Input-->DXF

Allegro DXF导入与生成板框与布局布线区域_.net

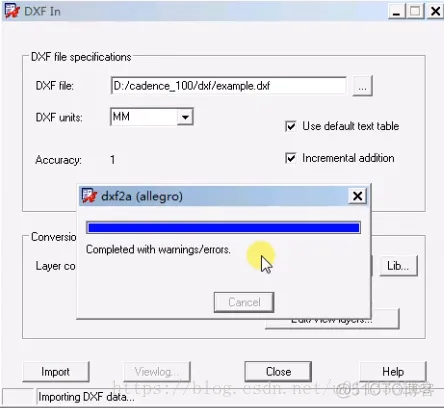

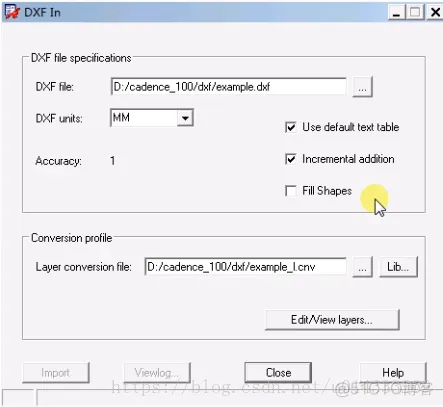

2.选择所要导入的DXF文件,单位选择mm,勾选右边的两项

Allegro DXF导入与生成板框与布局布线区域_.net_02

选择Edit/View layers,弹出下面的界面。

Allegro DXF导入与生成板框与布局布线区域_.net_03

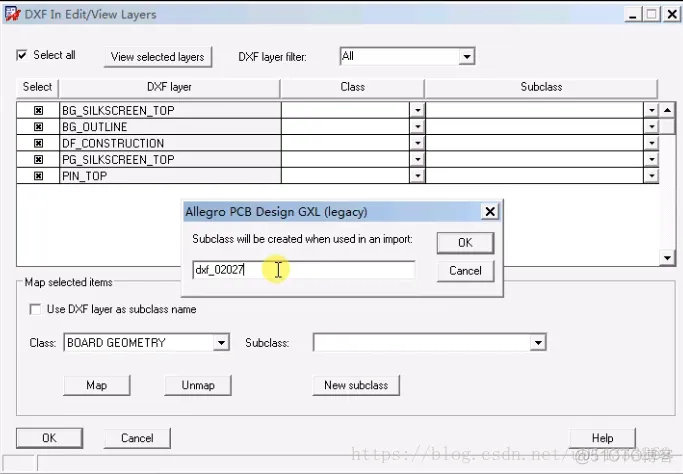

3.首先勾选Select all,然后在Class选择Board Geometry,Subclass则选择新建,命名为dxf_xxxx(日期),

最后点击 map 一下,完成之后返回原界面,点击Import即可。

Allegro DXF导入与生成板框与布局布线区域_.net_04

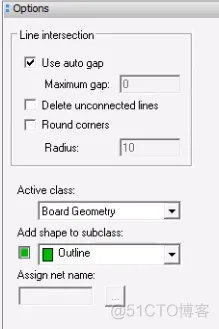

4.将dxf_xxxx 通过Edit-->Change转化为Outline,

Allegro DXF导入与生成板框与布局布线区域_.net_05    Allegro DXF导入与生成板框与布局布线区域_.net_06

点选想要设置成Outline板框即可。

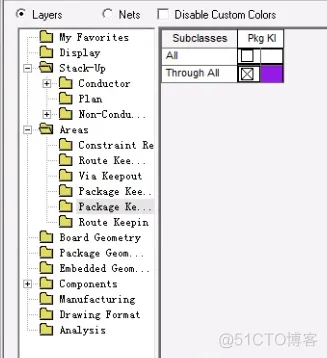

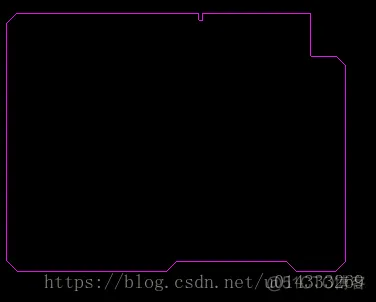

5.通过color 192 只显示Outline层,

Allegro DXF导入与生成板框与布局布线区域_.net_07

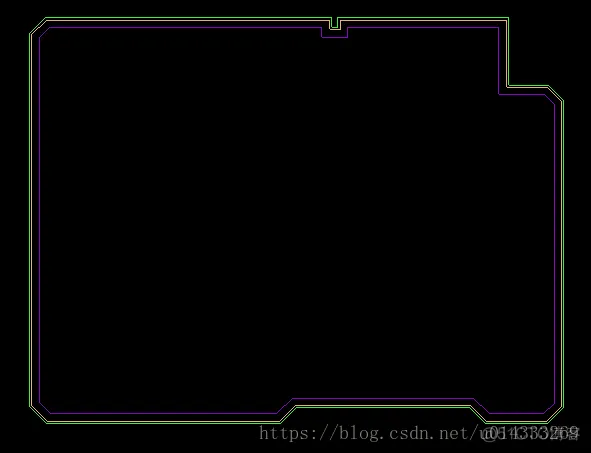

6.设置Package Keepin

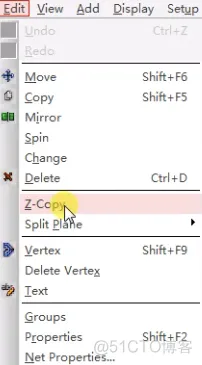

选择Edit-->Z Copy

Allegro DXF导入与生成板框与布局布线区域_.net_08       Allegro DXF导入与生成板框与布局布线区域_.net_09

Allegro DXF导入与生成板框与布局布线区域_.net_10

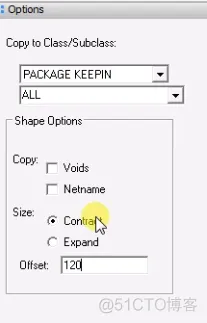

在Option中选择内缩120mil(3mm)。

如果发现有错误发生,则检查导入的dxf文件是否为封闭图形:点击Shape-->Compose Shape将其完整化,然后再进行Z copy

Allegro DXF导入与生成板框与布局布线区域_.net_11

7.设置Rrout Keepin

同样选择Edit-->Z copy

Allegro DXF导入与生成板框与布局布线区域_.net_12
