导出钻孔数据:Allegro生成dxf文件指南

在Allegro软件中,导出带有钻孔数据的DXF文件是一个常见的任务,特别是需要将涉及文件与其他CAD工具或PCB制造商共享时,所以下面将谈谈,如何在Allegro软件中导出带有钻孔数据的dxf文件。

1、打开设计文件

首先,打开Allegro PCB设计文件。注意:必须确保已正确加载了设计,并且所有的绘图和钻孔数据都准备好导出。

2、选择导出选项

在Allegro的菜单栏中,依次选择 "File" > "Export" > "DXF"。这将打开DXF导出向导。

3、配置DXF导出设置

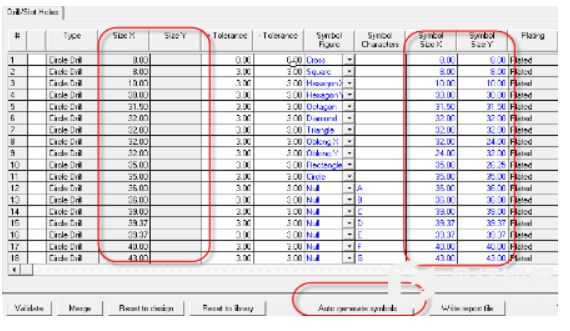

执行菜单命令:Manufacture-NC-Drill Customization,在弹出的对话框中单击Auto generate symbols,使所有钻孔标记的大小与钻孔尺寸一致。






4、修改钻孔符号标记

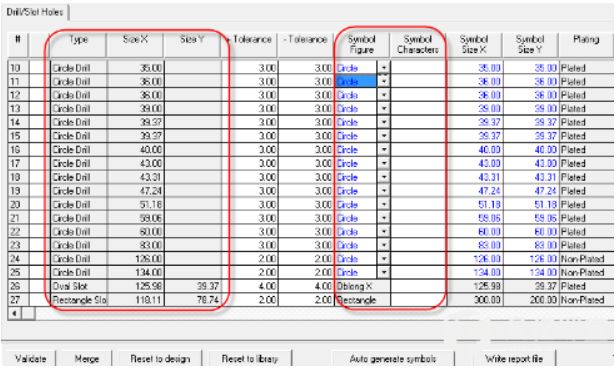

将Symbol Figure列的钻孔符号按钻孔的类型改为圆形,若钻孔为椭圆形或矩形,则无需修改,系统自动在上一步就已经修改,若Symbol Characters列有字符,需将其删除掉,修改完毕后,点击OK按钮,完成设置。






5、提取钻孔标记

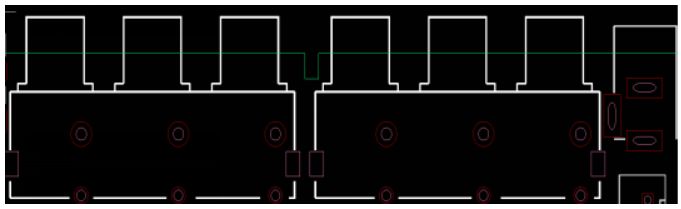

执行菜单命令:Manufacture-NC-DrillLegend,然后打开需要导出的层,注意:必须打开钻孔标记所在的层 “Manufacturing/Nclegend-1-x”,不然导出后将是没有钻孔标记的。






6、导出DXF文件

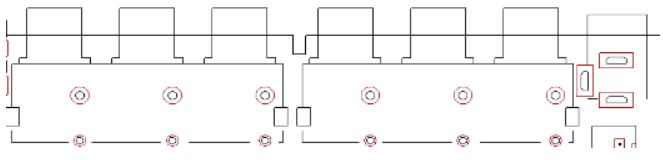

提取完钻孔的数据后,点击"Next">"Finish"导出DXF文件即可。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
