Allegro输出ODB文件操作指导

Allegro 输出 ODB++ 文件是 PCB 制造前的重要步骤。以下是基于 Cadence Allegro PCB Editor 的标准操作流程，适用于 16.6、17.x 等主流版本。

💡 什么是 ODB++

ODB++ (Open Database++) 是一种统一的 PCB 数据格式，它可以将 所有层信息、钻孔数据、网络信息、元器件信息​ 打包成一个文件夹，比传统的 Gerber + Drill 文件更完整，深受板厂青睐。

⚙️ 输出前准备

1. DRC 检查：确保设计已通过 Tools → Update DRC，无未解决的错误。
2. 铺铜更新：执行 Shape → Global Dynamic Params，点击 Update to Smooth。
3. 元件编号：确认所有元件均已正确编号 (Tools → Renumber)。
4. 原点设置：建议在 Setup → Change Drawing Origin中将原点设置在板框左下角或物理中心。

📁 详细操作步骤

步骤 1: 启动 ODB++ 生成向导

在 Allegro 菜单栏中选择：

Manufacture → Generate ODB++

步骤 2: 设置输出路径与命名

在弹出的窗口中：

1. Output Directory: 点击 Browse选择你要保存 ODB++ 文件的文件夹。
2. Job Name: 输入你的项目名（如 MyProject），这将是最终生成的顶层文件夹名。
3. 勾选 Overwrite existing data​ (如果目录已存在)。

步骤 3: 配置输出选项 (关键)

点击 Job Setup...或 Options进入详细配置，通常保持默认即可，但需注意以下几点：

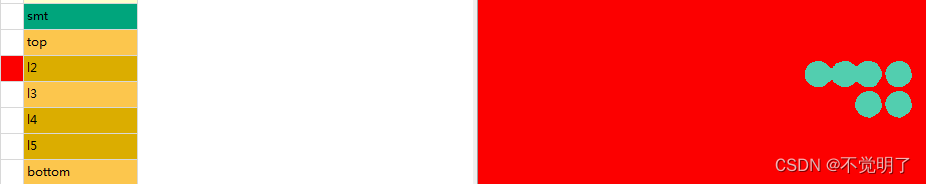

• Layers: 确认所有需要的层（Top/Bottom Layers, Soldermask, Paste, Silkscreen 等）均已包含。
• Drill Data: 确保钻孔数据被勾选。
• Netlist: 建议勾选，包含网络信息。
• Test Point: 如果需要飞针测试，则勾选。
• IPC-356: 可选择是否生成。

提示：大多数情况下，直接点击 Next直至结束即可。

步骤 4: 执行输出

点击 Generate或 OK开始生成 ODB++ 文件。

• 底部状态栏会显示进度。
• 生成成功后，会在输出目录下看到一个名为 myProject（或你指定的名字）的文件夹。

📦 如何打包给板厂

生成的 ODB++ 是一个文件夹结构，而非单个文件。给板厂时通常有两种方式：

1. 压缩文件夹: 将整个 myProject文件夹打包成 ZIP 或 RAR 格式发送。
2. 使用 Allegro 打包: 在 Generate ODB++界面的最后一步，选择 Export as a single compressed file (.tgz)，这会生成一个 .tgz压缩包（类似 WinZip 格式）。

⚠️ 常见问题与注意事项

1. 找不到菜单项? 确认你的 Allegro 版本支持 ODB++ (通常 Premium/Performance 版本支持)。 检查 Product Choices 是否包含 Manufacturing 相关模块。
2. 板厂反馈数据缺失? 检查是否遗漏了 Soldermask 或 Paste 层。 确认钻孔文件中的槽孔（Slot）是否正确导出。
3. 层名混乱? 在 Color Dialog中提前整理好各层的名称，ODB++ 会沿用这些名称。

如果你需要针对特定版本（如 16.6 vs 17.4）的截图指导，或者想了解如何自定义 ODB++ 的层映射，可以随时告诉我。
