allegro 输出gerber文件

一,输出钻孔文件

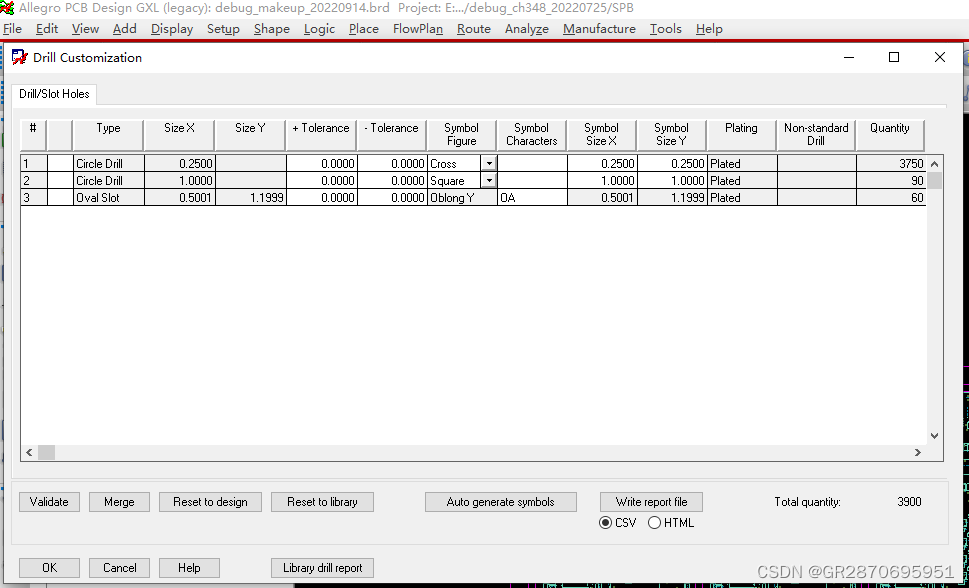

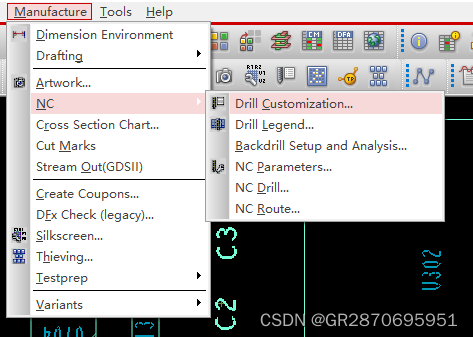

1,点击Manufacture→NC→Drill Customization→Auto generate symbols→OK

用于应用钻孔

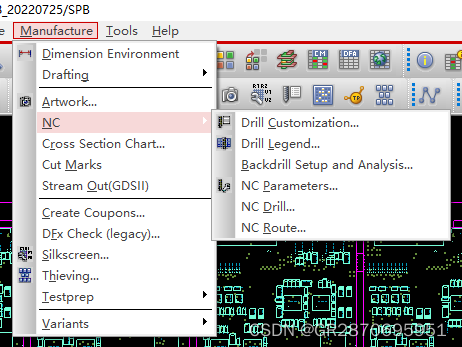

2,点击Manufacture→NC→Drill Legend→OK

用于生成钻孔表

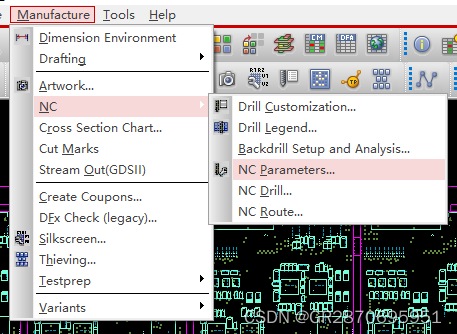

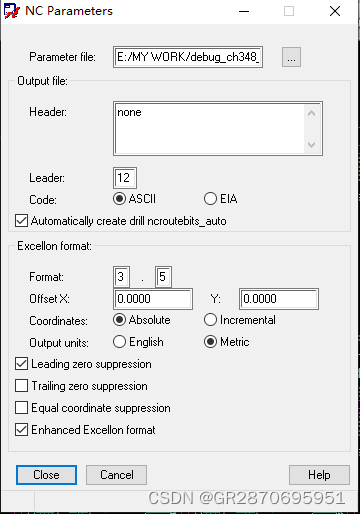

3,点击Manufacture→NC→NC Paramenters

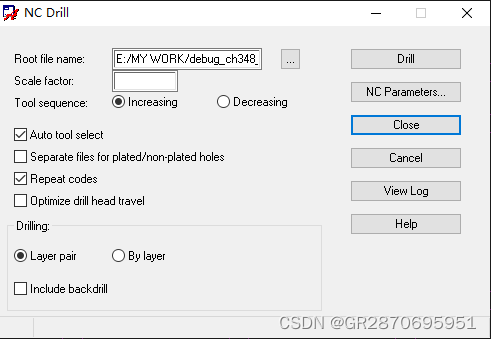

4,点击Drill生成钻孔文件

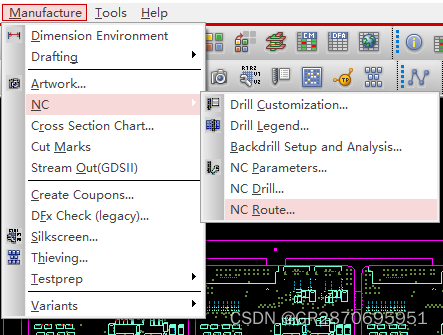

5,点击Manufacture→NC→NC Route生成异性孔

二,输出GERBER文件

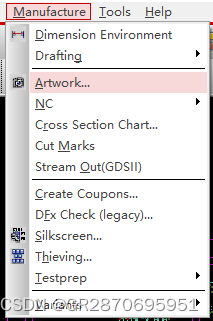

1,点击Manufacture→Artwork

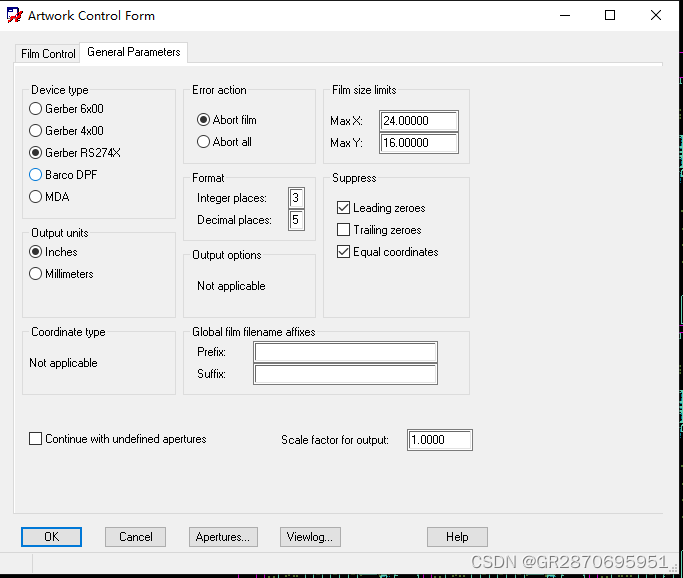

选择gerber RS274X,注意size不要设置太大

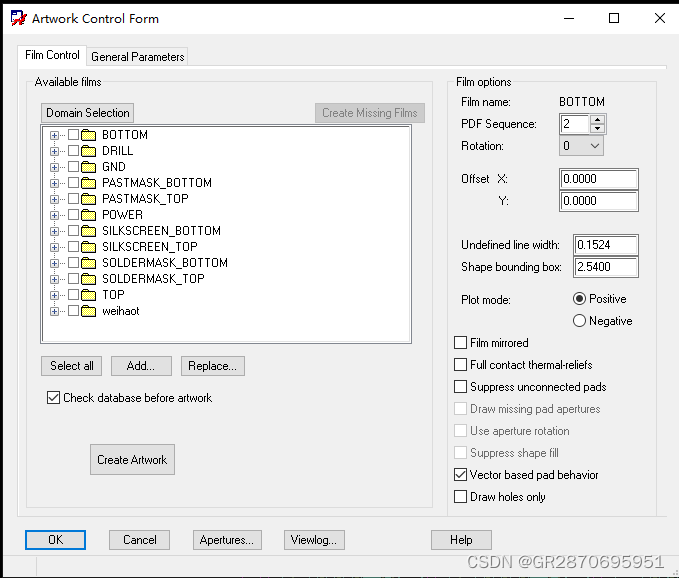

2,点击film control→ select all →craate Artwork

结束:如果没有提示error的话就生成好了
