Candence Allegro 16.6四层板输出Gerber文件实录

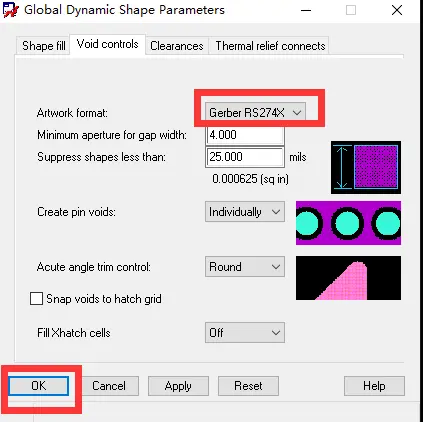

1. 确认板子无误后对光绘文件格式进行设置Shape->Global Dynamic Params...
2.

2.     生成钻孔文件

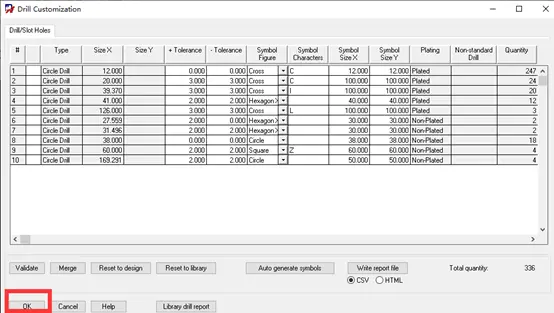

① Manufacture->NC->Drill Customization...然后在弹出的窗口点击OK

②Manufacture->NC->Drill Legend 然后在弹出的窗口点击OK 会有钻孔文件表格附着在鼠标上 点击一个位置放置表格

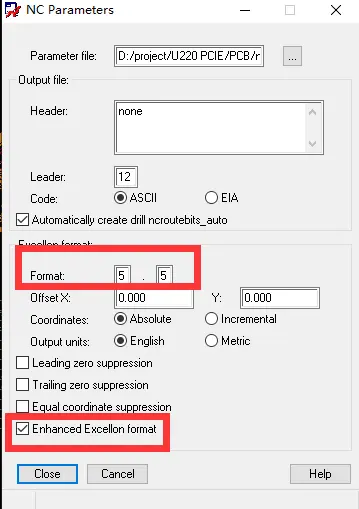

③ Manufacture->NC->NC Parameters…

修改Format为5 5

勾选Enhanced Excellon format 点击Colse关闭窗口

（注：Format指定的是钻孔坐标位置的整数位数和小数位数, 默认是2 5,容易报错。建议设置成5 5，并且保持与artwork中的Format设置一致。）

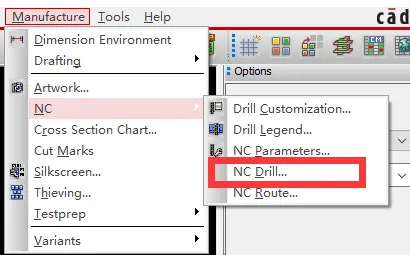

④ Manufacture->NC->NC Drill…

在弹出的窗口点击Drill 然后点击Close关闭窗口

⑤ Manufacture->NC->NC Route…

 在弹出的窗口点击Route 然后点击Close关闭窗口

3.     添加需要导出的层

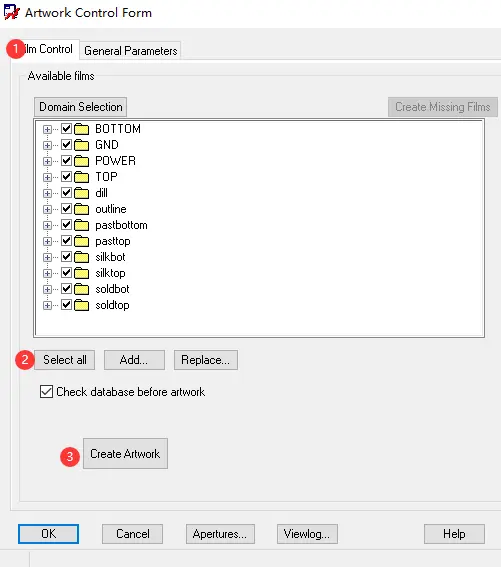

Manufacture->Artwork…

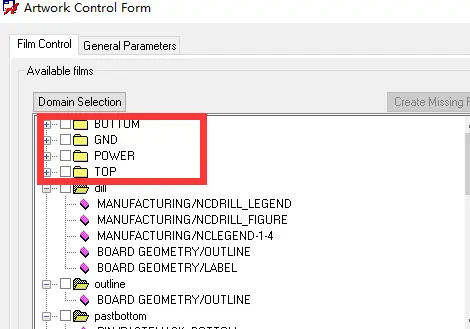

默认可能只有这四个文件夹 需要自己添加其它的

添加方式如下：

①右键->Add

命名文件夹 OK

②创建成功后此时文件夹下的层会是当前显示的层

可以点击Add或是Cut对其进行增加或是删除

也可以右键选择Match Display使文件夹下的文件与目前显示的相匹配

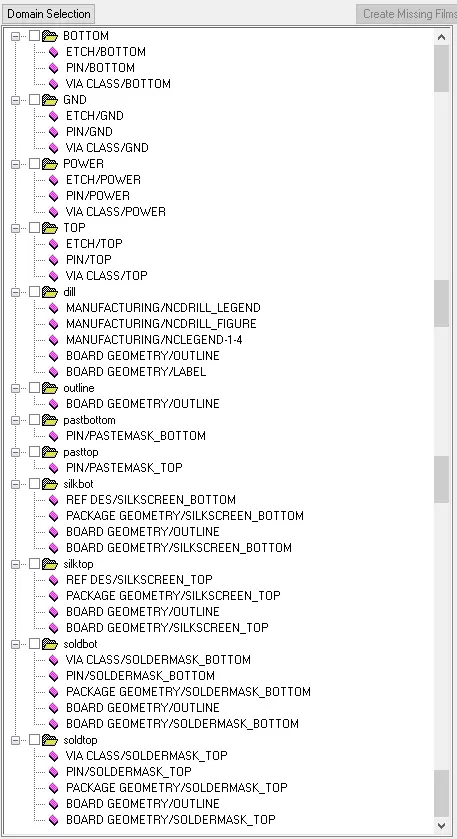

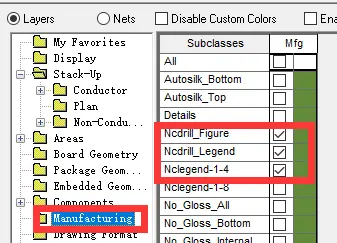

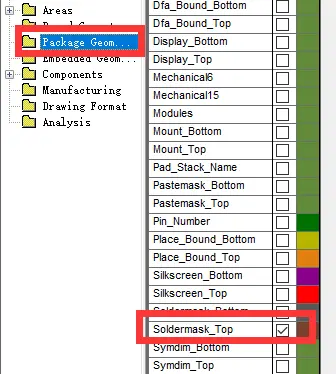

以下是各个文件夹在Display/Visibility...中的视图

Bottom：

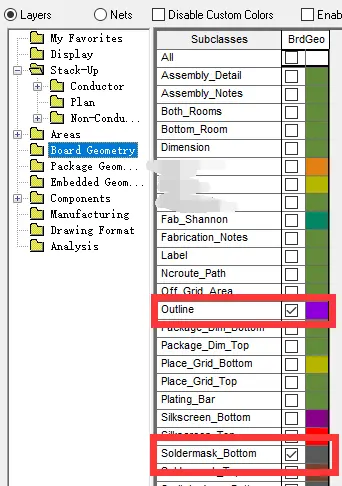

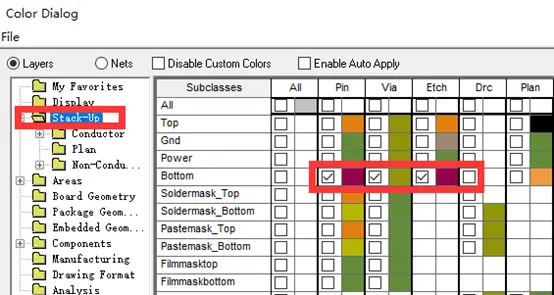

Bottom

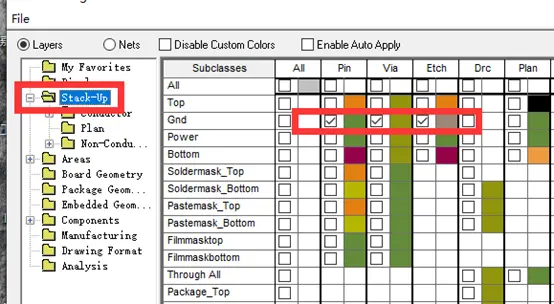

GND：

GND

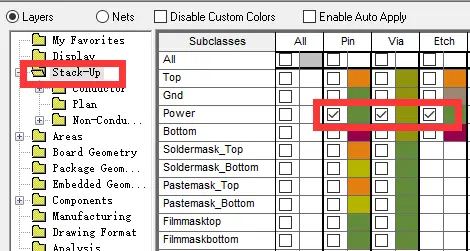

Power：

Power

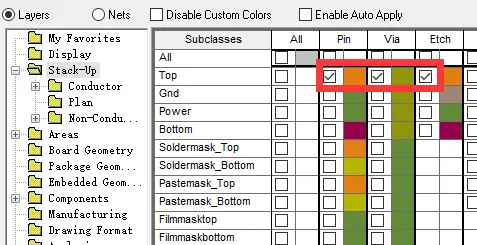

Top：

Top

dill：

dill

dill

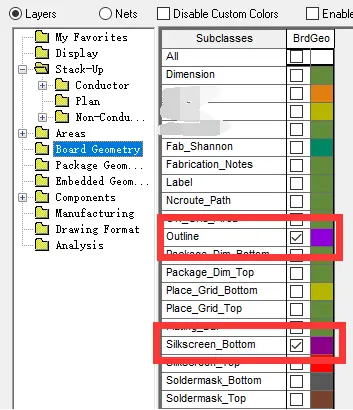

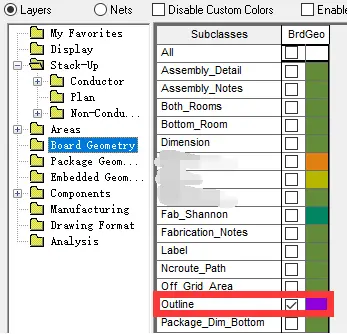

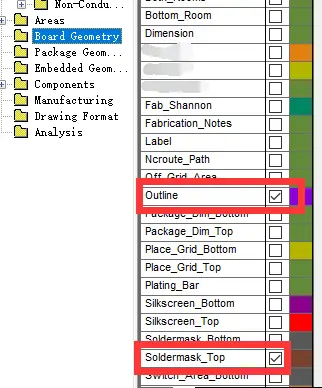

outline：

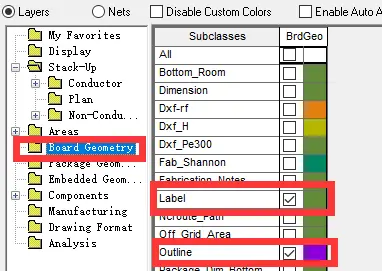

outline

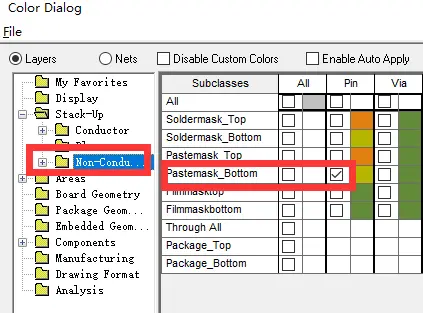

pastbottom:

pastbottom

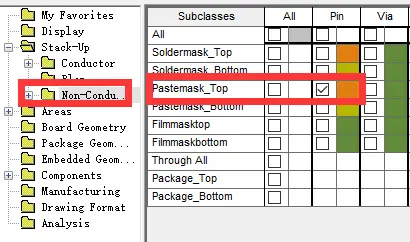

pasttop:

pasttop

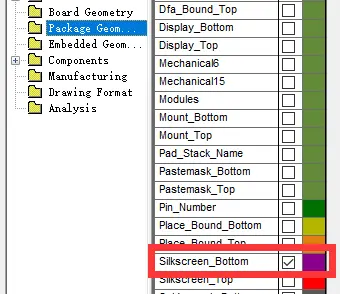

silkbot:

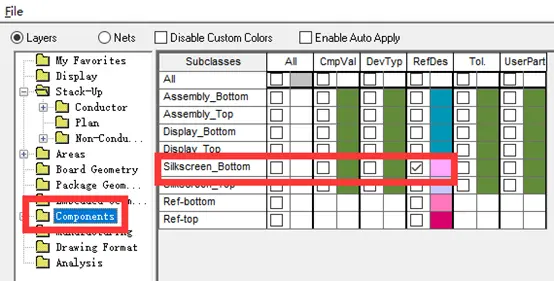

silkbot

silkbot

silkbot

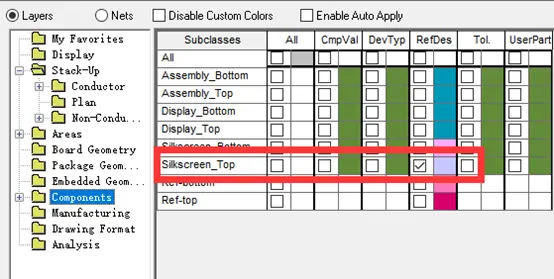

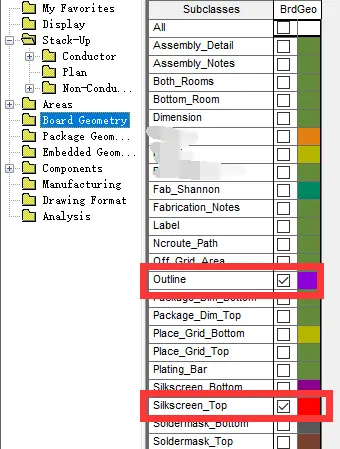

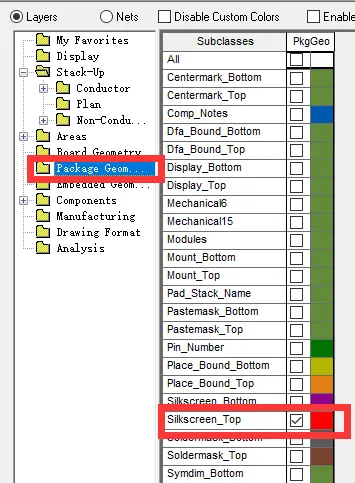

silktop:

silktop

silktop

silktop

soldbot:

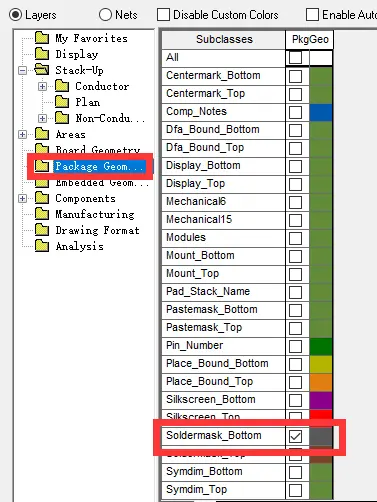

soldbot

soldbot

soldbot

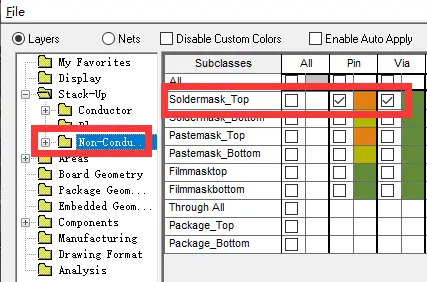

soldtop:

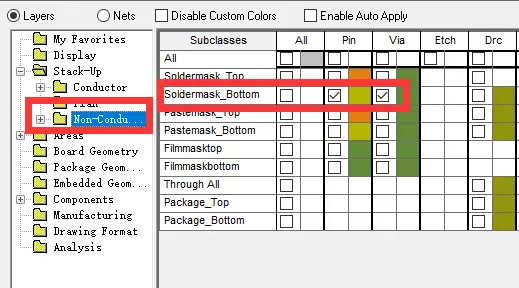

soldtop

soldtop

soldtop

以下的所有文件夹下的文件：

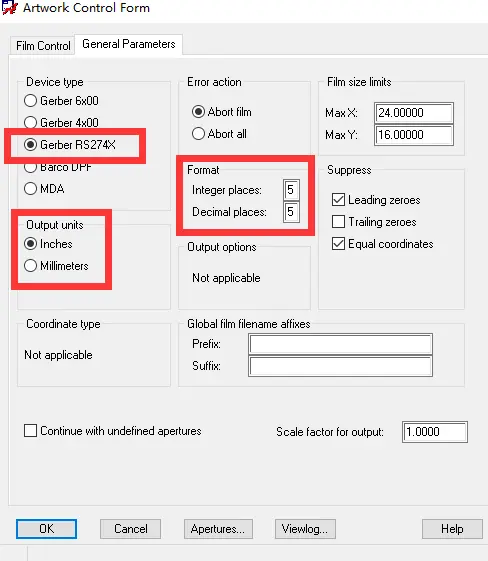

4.     设置完成后点击General Parameters

确认光绘文件格式

确认Format与之前设置的一致

确认输出单位与PCB单位一致

确认完成后点击

输出光绘文件完成

（注：如生成光绘文件时遇到错误：Photoplot outline rectangle not found

可以在

绘制一个矩形 框中要输出的PCB以及钻孔表格）

生成后的Gerber文件可以上传到

或是

可以更方便快捷预览打板效果
