Gerber文件设置与导出，Allegro工艺辅助实操

Gerber文件是PCB设计与制造之间的桥梁，它详细记录了电路板的布局、焊盘位置、走线宽度、钻孔信息等关键数据，确保板厂能够严格按照设计意图生产；清晰、规范的Gerber文件能够显著减少生产过程中的沟通成本和错误率，从而缩短生产周期。因此，导出Gerber文件是PCB设计到生产的关键环节，它确保了设计的准确传递、制造的可靠性和生产的可追溯性；导出正确的Gerber文件是PCB设计过程中不可或缺的一步。Fanyskill脚本提供了一键输出Gerber的工具，可快速、准确的导出生产所需文件。

1、如图1所示执行菜单命令“Fanyskill-工艺-Gerber设置导出”或者在command栏输入快捷调用命令“outputfile”随即弹出如图2所示对话框,我们只需要对上面部分进行设置。

①输出路径：默认保存在文件所在路径下，可以自己更改；

②光绘文件：一般默认即可，也可根据自己需求进行更改；

③钻孔文件：默认即可，需要勾选导出；

④坐标文件：需要勾选进行导出；

⑤IPC Version:有IPC-D-356A和IPC-D-356两种进行选择；一般建议IPC-D-356A。

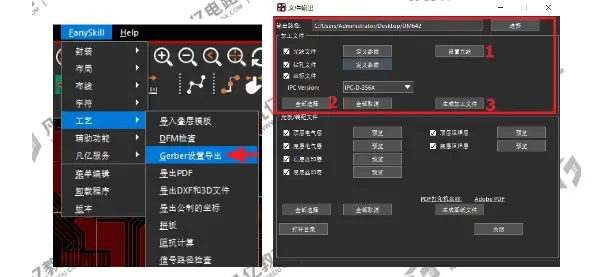

图1导出Gerber文件菜单命令                   图2文件输出设置

2、单击“设置光绘”选项，等待一下，在command栏会显示“Film设置完成”，如图3所示；单击“全部选择”选项，随后在点击“生成加工文件”，等待一下，Gerber文件导出完成。

图3 Gerber文件导出完成

3、导出的文件会放置到pcb目录下的pcb同名文件夹内，并会按功能分配放到相应的文件夹进行归类，如图4所示。

图4 Gerber导出归类
