Allegro库路径设置详解，辅助功能操作实录

在PCB设计中，库路径的正确设置至关重要。它用于指定软件在设计过程中加载.PSM文件、pad文件以及第三方网表所需的device文件。如果库路径设置错误，可能会导致软件无法加载正确的封装或焊盘信息，进而引发设计错误，严重影响设计效率和准确性。因此，确保库路径的准确性是设计顺利进行的关键步骤。

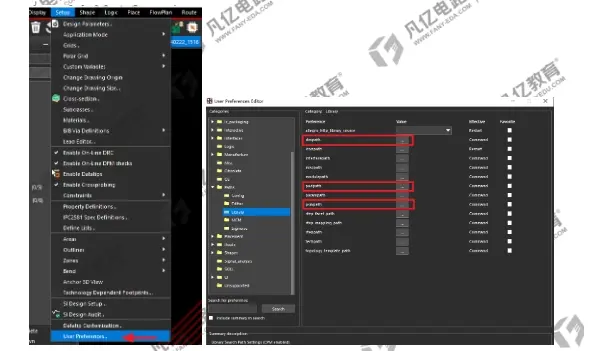

1、Allegro软件提供了库路径设置功能在“setup-User Preferences...-Paths-Library”菜单命令下，如图1所示，在此界面中，用户只能对焊盘文件和封装文件进行逐个添加路径，操作较为繁琐且耗时。为了简化库路径的设置过程，FanySkill脚本提供了一个高效的功能，能够快速完成库路径的设置。

图1 软件库路径设置

2、如图2所示，执行菜单命令“Fanyskill-辅助功能-库路径设置”或者在command栏输入快捷调用命令“quicksetlibpath”随即弹出如图3所示对话框，可以在对话框中浏览并选择所需要设置的封装库路径，单击“一键设置路径”按钮，自动将所选路径应用到软件的库路径中，从而完成库路径的设置。

图2 打开“库路径设置”命令             图3 skill库路径设置对话框

3、在设置库路径时，为了确保软件在导入网表时能够顺利加载所需的库文件，一般建议只保留一个主要的库路径。这样可以避免因多个库路径导致的冲突，从而导致“找不到库”的提示。对于与PCB设计无关的库路径，建议选中然后点击“删除”按钮将其移除。

   凡亿Allegro Skill视频教程观看：https://www.fanyedu.com/course/21863.html
