Cadence Allegro PCB中器件位置快速交换方法

Cadence Allegro如何快速交换器件位置?
问题描述:

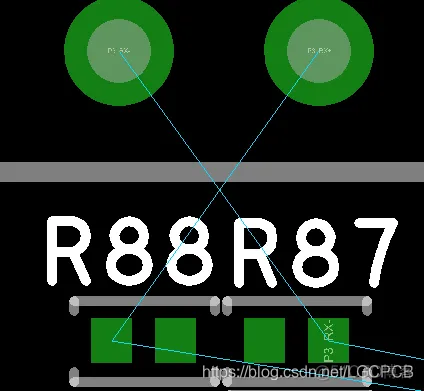

有时候在布局时发现元器件网络会出现交叉的情况,如下图所示。如果通过手动调节的方法对R88和R87进行位置交换,这样交换的位置不是很精确,那个有没有更快捷的方法呢?

Cadence Allegro在PCB中如何快速交换器件位置?_Cadence 17.2
解决方法:

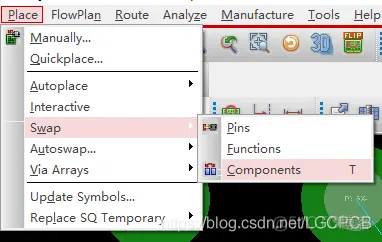

1、选择Place菜单栏下的Swap选项中的Components命令对器件进行位置交换,如下图所示:

Cadence Allegro在PCB中如何快速交换器件位置?_Cadence 17.2_02

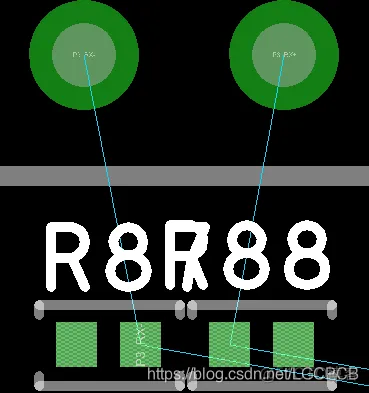

2、使用Components命令对器件位置进行交换后的效果如下图所示:

Cadence Allegro在PCB中如何快速交换器件位置?_PCB设计_03
