Cadence Allegro PCB如何快速放置网表器件
本章节教会大家如何在Cadence Allegro PCB中快速放置器件的方法。
在设计PCB的时候,当我们完成导网表和绘制板框工作后,然后需要将器件放置到PCB设计区中。
在Allegro PCB设计区放置器件有两种方法:
一:通过Manually命令手工放置器件。
二:通过Quickplace命令快速放置器件。

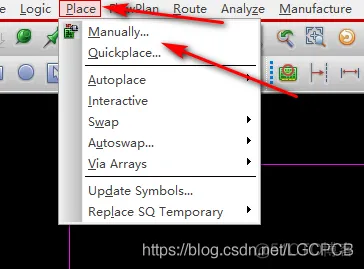

1、通过Manually命令手工放置器件、打开Place菜单栏下的Manually命令。

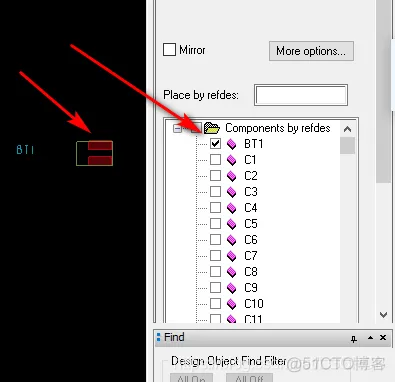

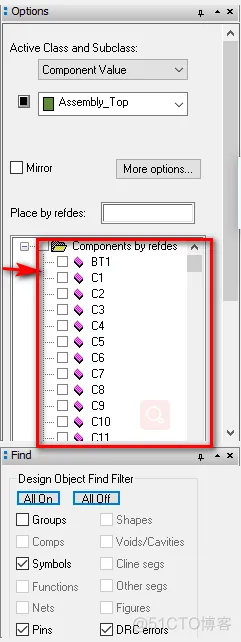

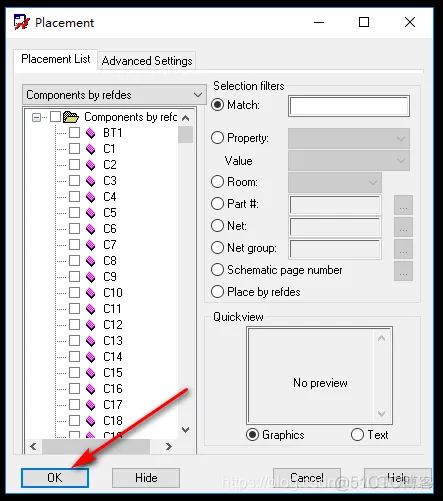

2、实行Manually命令后软件会弹出Placement对话框,然后单击OK,在右侧边栏下可以看到可放置的器件位号,勾选相应的尾号将鼠标拖动设计区域可以预览放置的器件,这设计区域中单击鼠标左键完成放置。

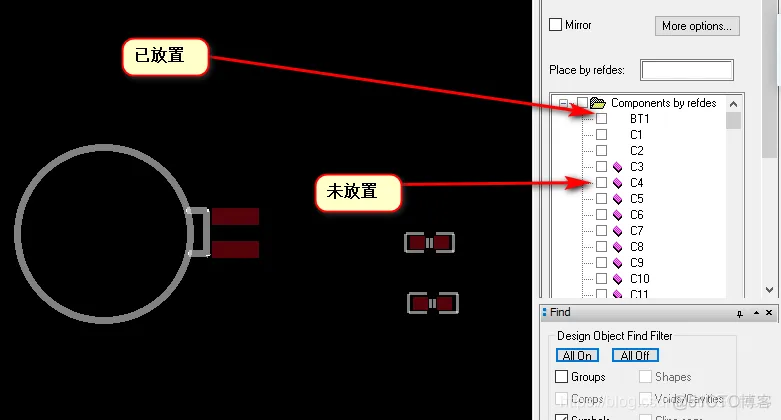

3、已经放置过得器件,右侧变蓝栏中相应的器件位号前面的紫色标志将会消失,有紫色标志的位号表示未放置。

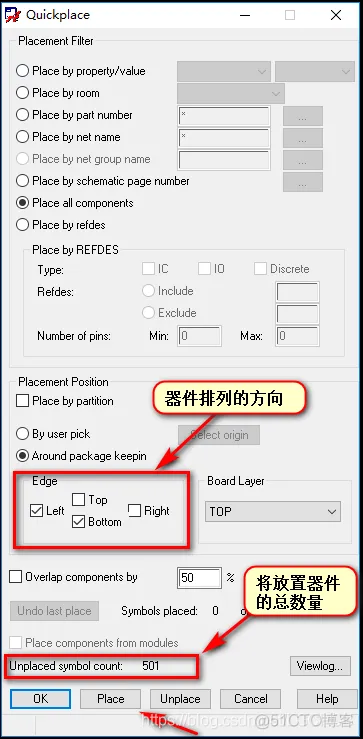

4、通过Quickplace命令快速放置器件。打开Place菜单栏下的Quickplace命令,设置器件的排列方向,点击Place将器件全部放出来。

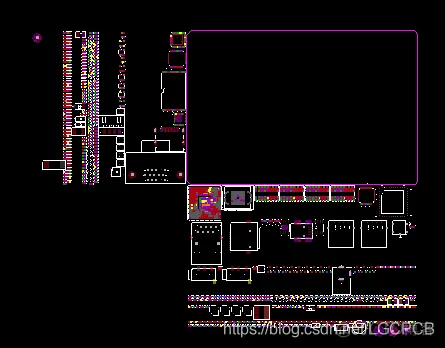

5、快速放置器件的效果。
