Cadence Allegro PCB设计88问解析(四) 之 Allegro中快捷键Funckey与alias设置

第一种方法：

Allegro PCB Designer 可以在命令窗口中直接定义快捷键，但是如果重新启动软件，快捷键将会失效，比如设置走线命令的快捷键，如下图回车之后，就可以使用：
在这里插入图片描述

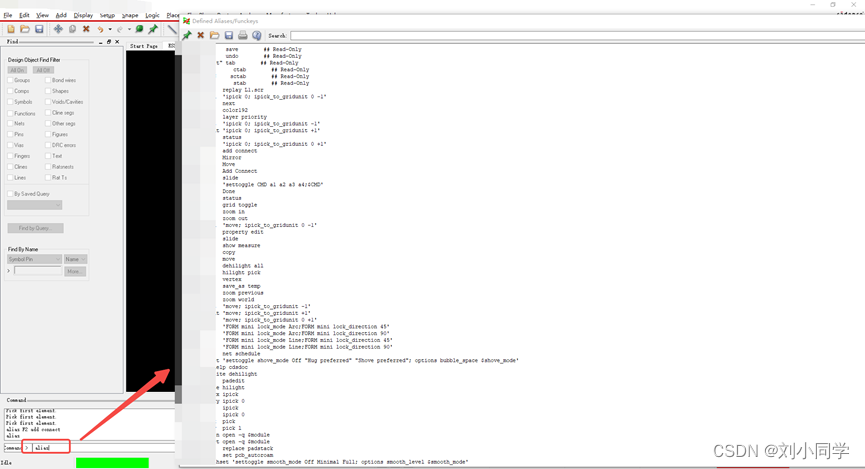

如果我们想要知道哪些命令是可以设置为快捷键，可以通过两种方法查看，第一种就是直接在命令窗口输入alias或者funckey，回车就会弹出快捷键对话框，如下图：

第二种方法：

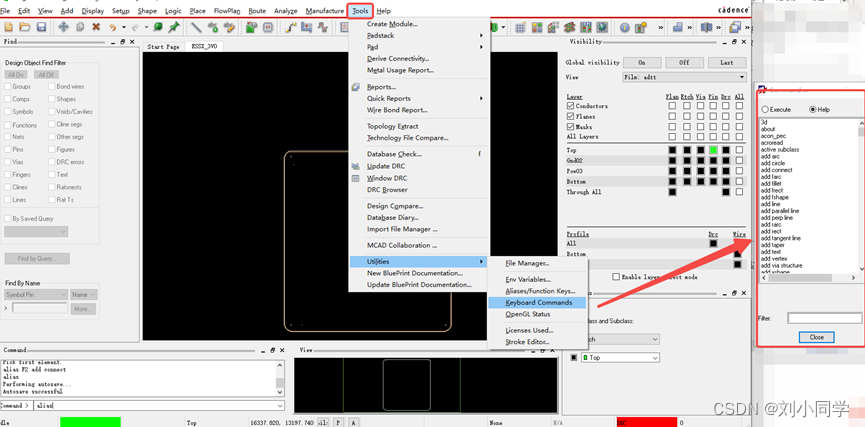

是通过点击Allegro的PCB Editor的菜单的Tools命令，选择Utilities->Keyboard Commands，如下图：
在这里插入图片描述

第二种方法：通过修改用户变量env文件来设置快捷键，这种方法也有两种模式，分别为alias和Funckey。

1）Alias命令不用来定义字母(如果使用alias定义字母，那么你在使用的时候，需要输入字母，然后回车，快捷键才能生效)，可以定义一些Fn之类的或者Del。

2）Funckey命令可以用来定义单个为快捷键，它比alias更强大一些，alias能定义的funckey都可以定义。

3）Funckey定义字母是区分大小写的，比如funckey C ‘dbdoctor’、funckey c ‘copy’，大写的C代表dbdoctor检查，小写的c代表复制。

4）Funckey也可以定义两个字母，比如我们移动器件和结构位置对齐时，选择定位孔的中心，可以进行如下设置：funckey sa "prepopup;pop dyn_option_select ‘Snap pick to@:@Arc/Circle Center’"这个还是比较方便的。

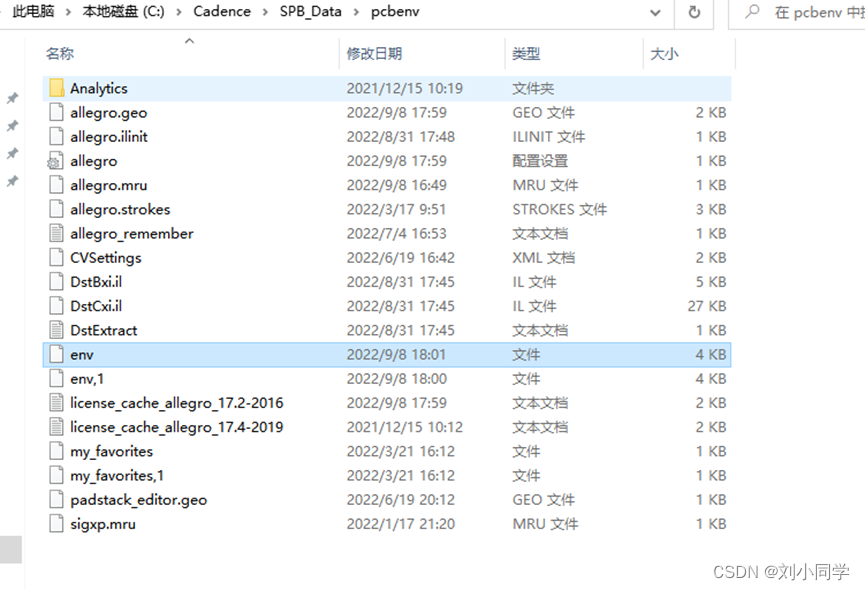

5）也可以使用Funckey进行换层设置，如果我们平常设计的PCB层叠较多时，比如像手机的八层、十层较多的时候可以通过1、2、3、等命令进行切换，比较方便。但是换层的快捷键设置比较多样，从网上看到好多种，有些自己试了下不好使，看能还用户变量设置的有关。分享一下我自己设置，比如第二层：funckey 2 ‘visible_layer2’，其他层按照这个模式直接添加就行。env的位置，实在按照目录下的SPB_Data\pcbenv中，我是安装在C盘，直接用记事本打开，进行快捷键编辑就行。

在这里插入图片描述
