Candence学习篇(11) allegro中设置规则,布局,走线,铺铜

一、设置线宽规则

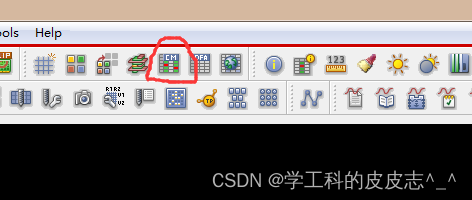

点击这个快捷键
在这里插入图片描述

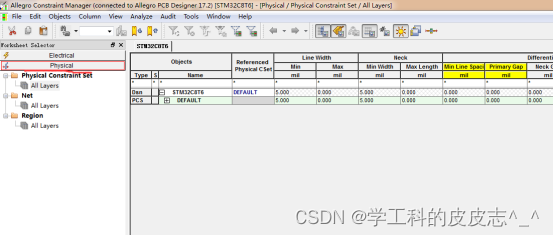

   选择physical,点击all layer
在这里插入图片描述

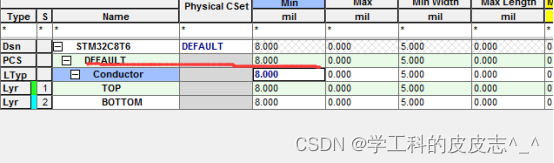

   默认的更改为8mil
在这里插入图片描述

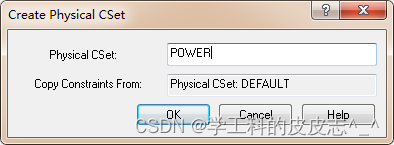

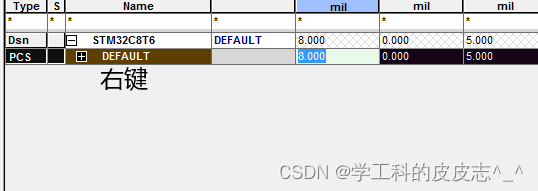

   然后我们单击右键创建一个power,点击create physical cset,命名为power
在这里插入图片描述
在这里插入图片描述

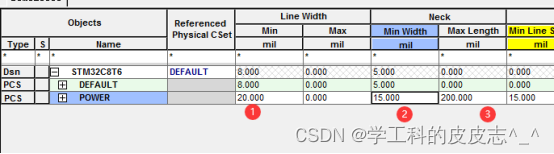

   然后设置最小线宽为20 ,neck 最小设置为15,最大设置为200,这样有我们可以留有余量,在需要较小的线宽为。
在这里插入图片描述

二、设置过孔

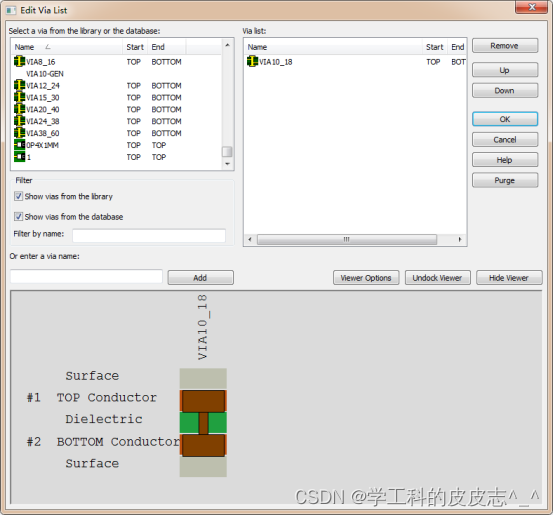

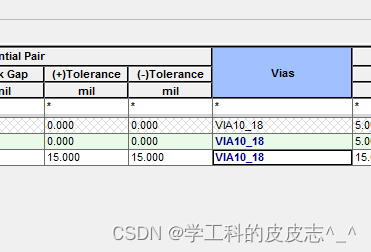

我们选择一个VIA10_18的就行
在这里插入图片描述
在这里插入图片描述

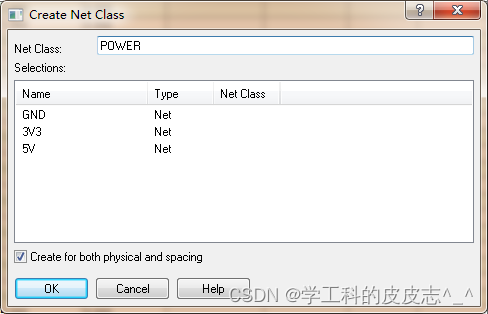

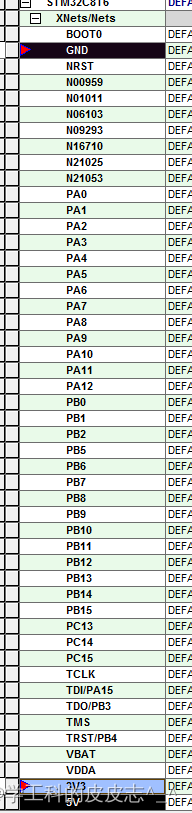

   设置好之后我们选择net ,选择GND,3V3,5V创建一个class 为POWER

   这样我们赋予规则就会方便一些。
在这里插入图片描述
在这里插入图片描述

   我们选择为POWER会非常方便。
在这里插入图片描述
在这里插入图片描述

三、设置间距规则

接下来我们设置间距规则,选择spacing,选择all layer,选中直接输入一个8

   这样就全部是8了
在这里插入图片描述
在这里插入图片描述

   这个设置完了我们还有最后一步

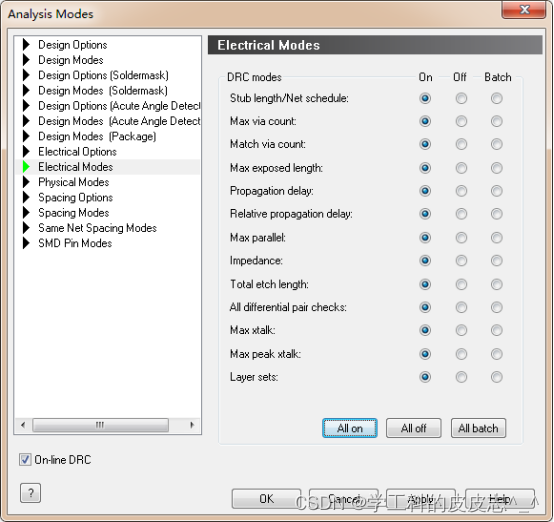

   我们打开analyze mode

在这里插入图片描述

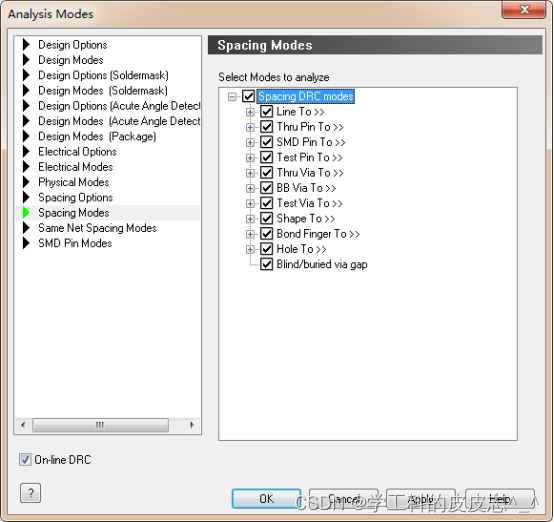

   不同网络间距我们全选
在这里插入图片描述

   虽然说没有差分对,但是我们也要全选养成好习惯。
在这里插入图片描述

   然后我们点击OK。这样我们的约束管理器就设置好了,

   接下来我们进行布局。

四、布局

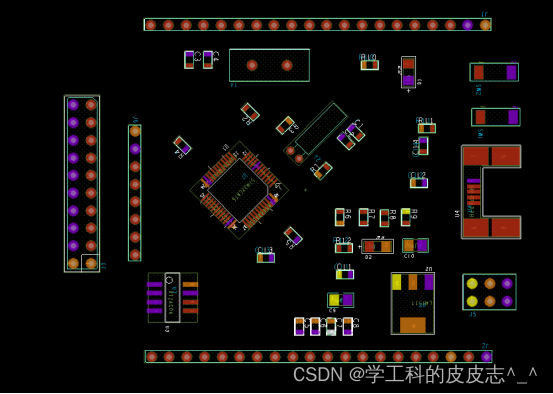

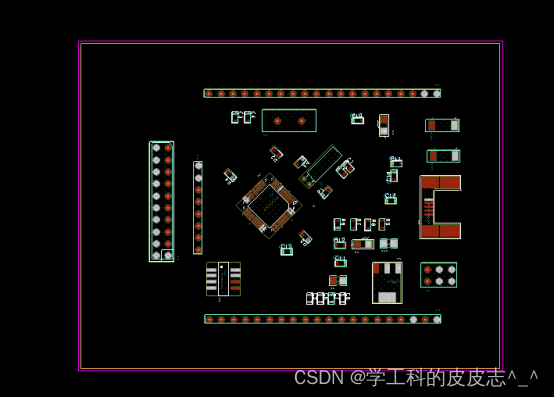

布局我们按照市面上的的单片机来进行布局就可以了,

   大概就参考参考就可以了。

   原理图打击就随便找个东西来画,封装也自己画,这样我们会收获很多。

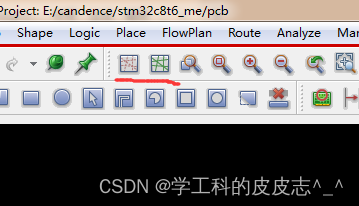

   其中这两个按钮可以隐藏线,也可以不隐藏。
在这里插入图片描述
在这里插入图片描述

   布局的时候主要用到的命令,一个是移动命令,一个是旋转命令。

   旋转是在,就可以了,然后也可以设置角度。
在这里插入图片描述

   因为我们PCB制作肯定是拼版的,肯定会用机器切割,我们要

   设置一个可走线区域

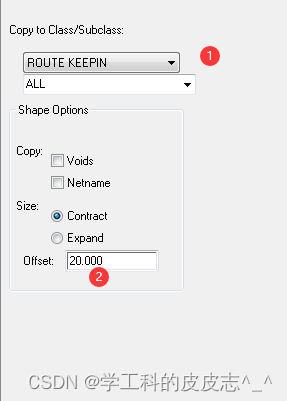

   点击工具栏edit 选中Z-copy

   然后选择我们的class和subclass

   然后点击我们的板框线就可以了,就会出现一个黄色的线
在这里插入图片描述
在这里插入图片描述

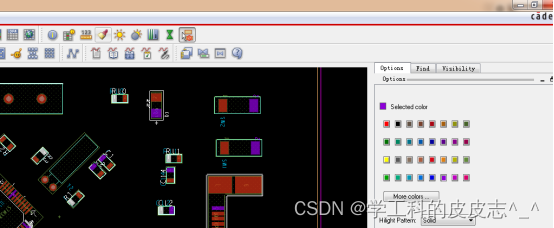

   然后我们选择刷子,点击网络中的任意一个焊盘地,这样的话方便我们放置
在这里插入图片描述

   同理电压3V3,5V也是一样的安排它,这样花花绿绿的感觉就很好看,我感觉是这样,哈哈
在这里插入图片描述

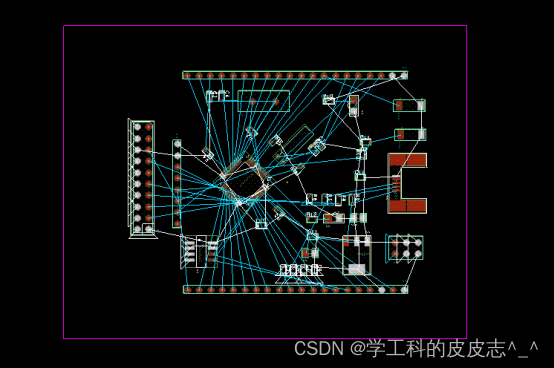

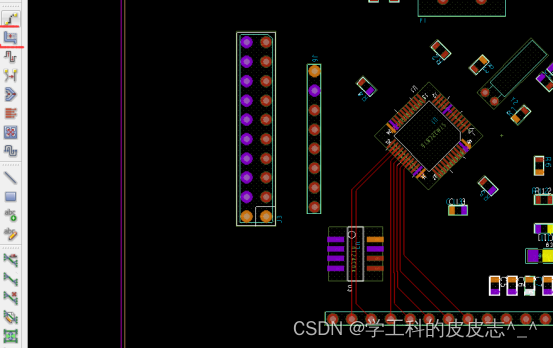

   接下来布线,我们可以点击display,然后show rats ->net,就可以显示单个焊盘的连接了

   然后我们就可以试着连一下线了。下图
在这里插入图片描述

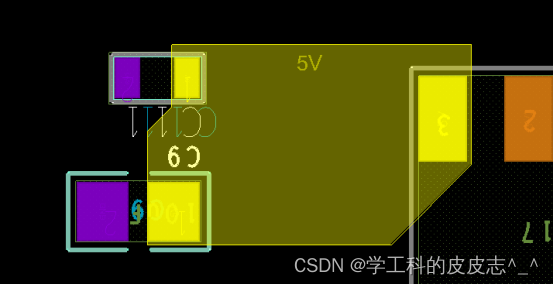

   首先我们可以处理一部分电源,电源肯定是走线越粗越好呀。我们点击第一个多边形覆铜
在这里插入图片描述

   然后右键assign net,然后单机我们的焊盘选中,然后用鼠标绕一圈就行了。

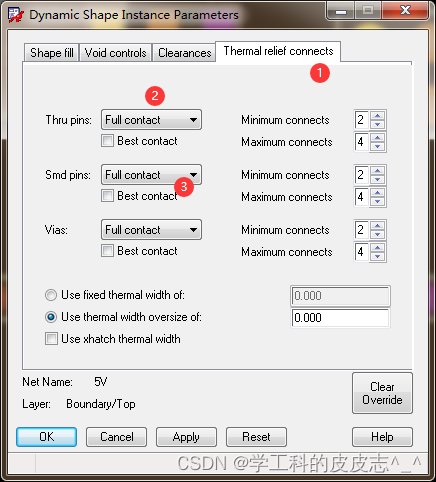

   可看到默认是十字花连接。我们点击工具栏shape 的select shape,然后点击我们刚铺的铜

   选中参数parameter,我们选择通孔和表贴全连接。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
