allegro设置区域规则详解

有时候，有些BGA下方走线，线宽要求很细，但出了BGA后，通常为了适配阻抗匹配要求，又得变粗，这样，就得需要在BGA下方走特定线宽的线，出了BGA走另一个特定线宽的线。

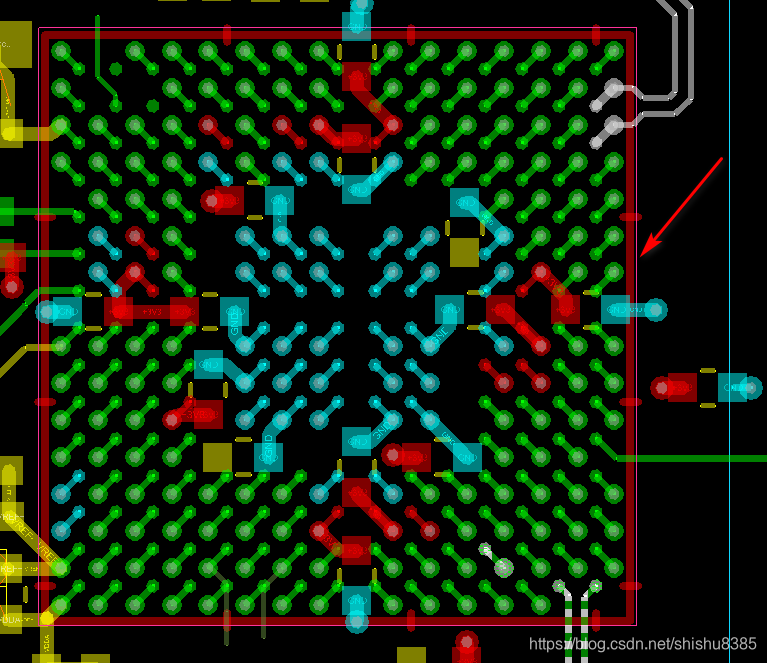

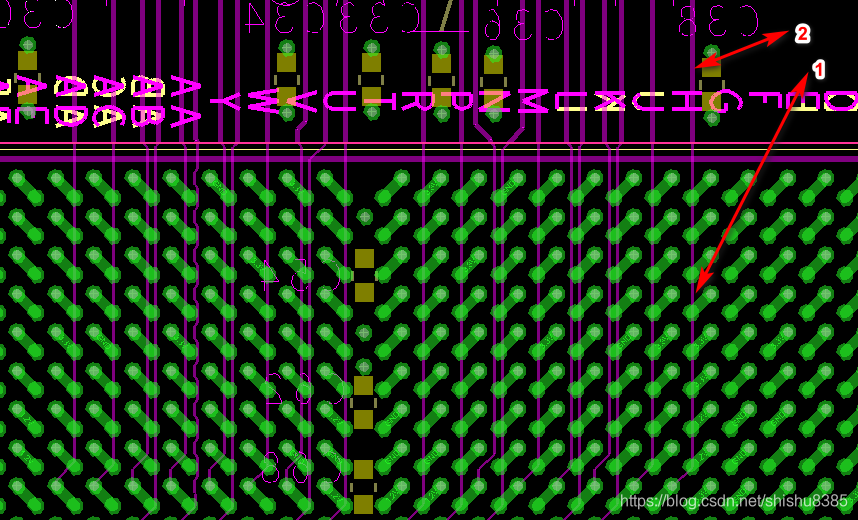

以下图为例：可以看出，1/2位置处的线宽是不一样的。

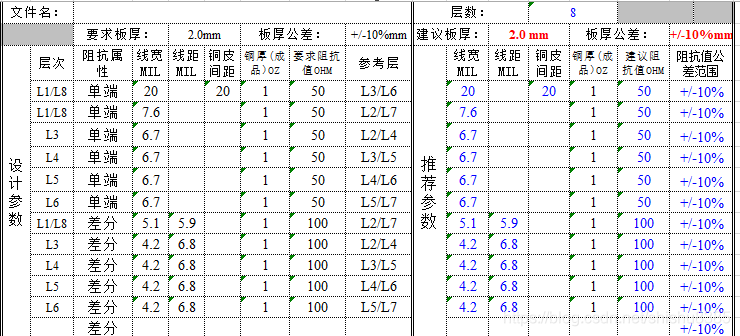

根据阻抗匹配的要求，2 地方的线宽可能要是7.6mil，如下表所示，而BGA下方走线要求线宽统一是4mil，这样，通过设置区域规则，就能一劳永逸的解决该问题。


   下面是步骤：

第一步：

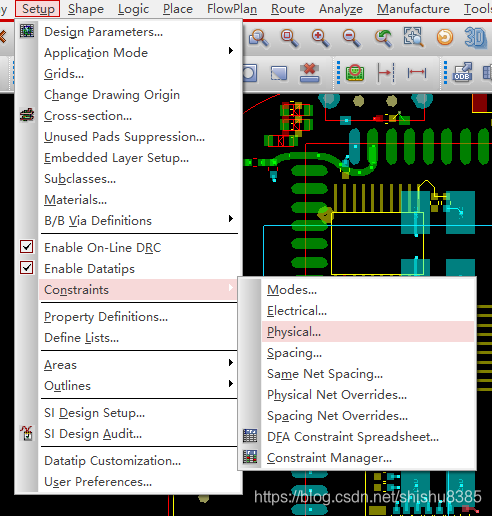

第二步：

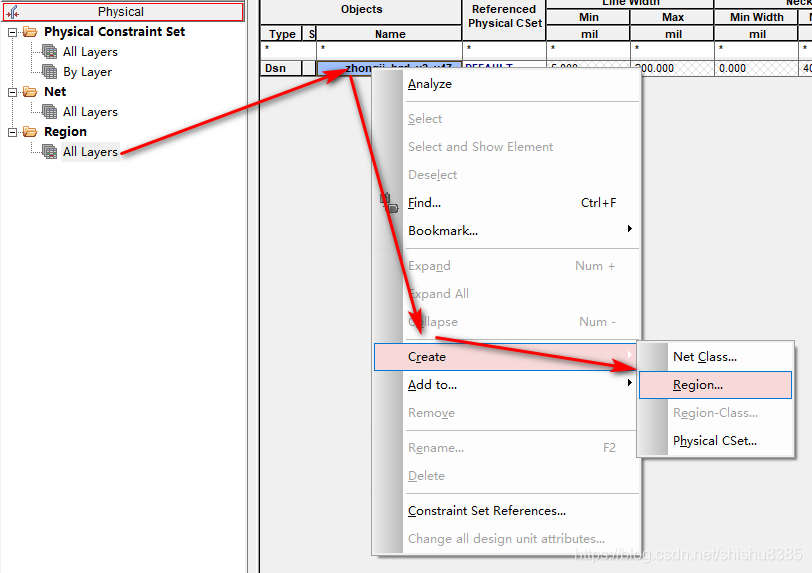

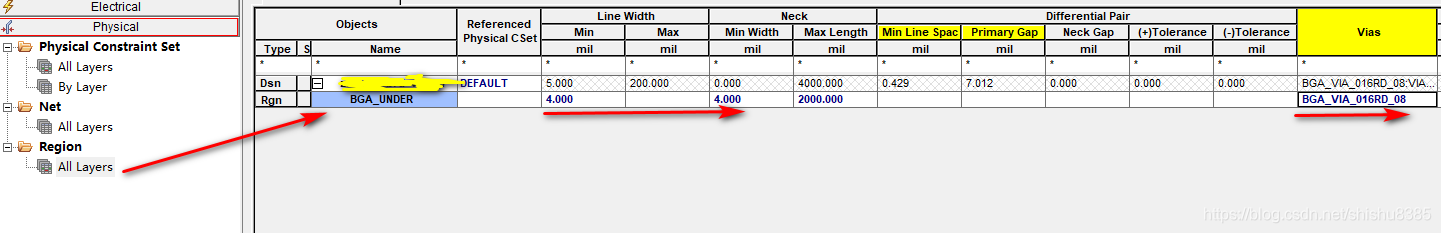

第三步：设计规则，这个是physical的规则，这个规则主要是BGA下方线宽的设置。这个区域设置好了后，在spacing中，也会出现这个规则，只是规则中没有赋值，下一步就是给这个区域附上规则，主要是spacing类型的规则，也即线与线间距，线孔距等。

第四步：

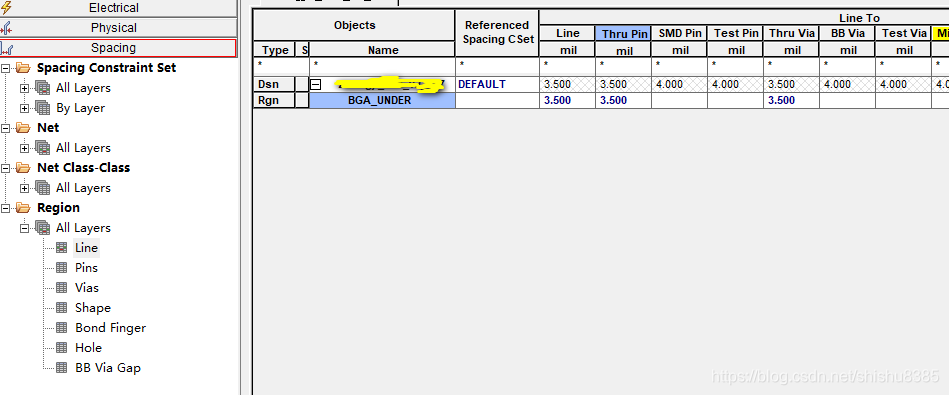

在spacing中，同样的也把刚才的区域规则，设置上，这个规则是线孔距，等，也很重要：

第五步：

指定区域（实测不可以）

   Add->Rectangle；

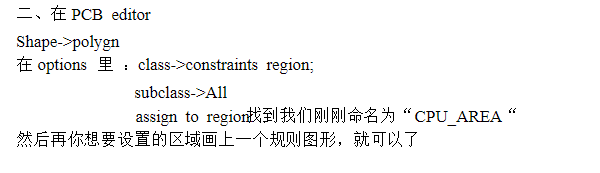

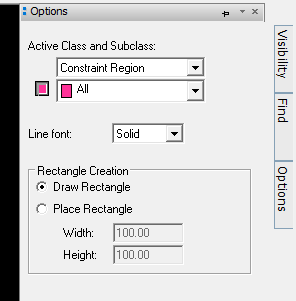

   点击右边的Options，Active class and Subclass中选择Constarint region；

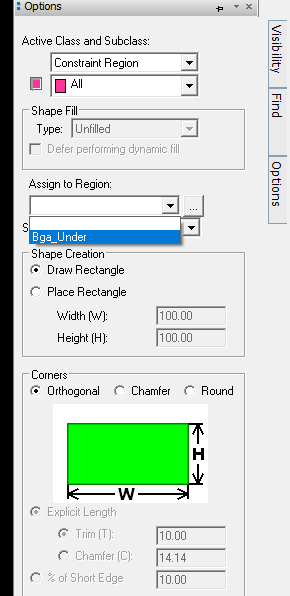

   Assgion to region 中选择刚才新建的区域规则的名称；

   然后再pcb面板中进行拖拽，就可以进行区域规则的设置了。

或者：

点击：

在右侧找到：实测不可以，没有赋值约束的地方

或者：

换另一个方法：

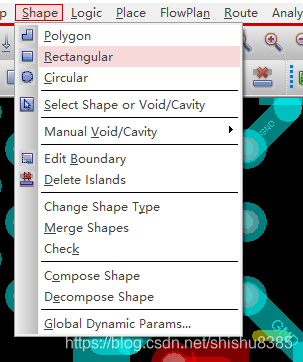

在option中找到：

画上之后的效果：

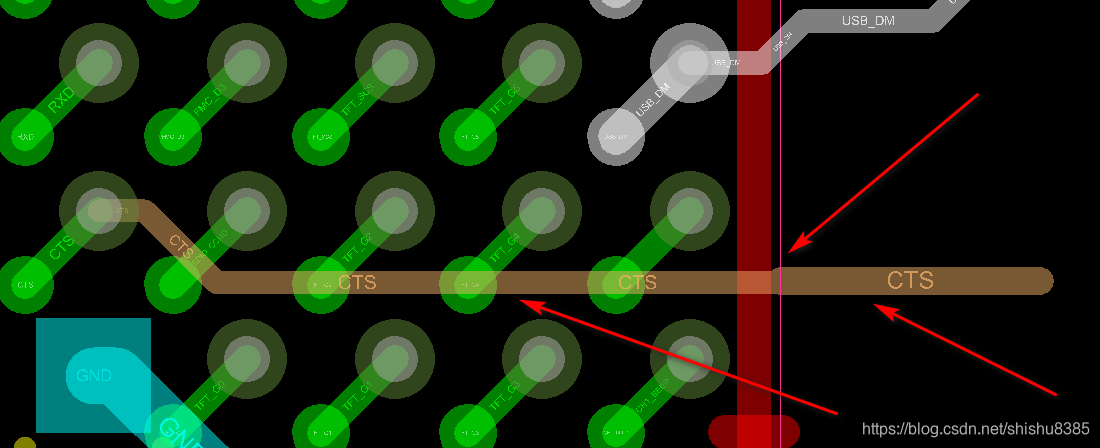

实验：走一根线，可以看出，BGA下方，线宽和BGA外部，是不一样的。

完毕。
