ALLEGRO与OrCAD交互失效解决方案

问题解决

1.常规方法

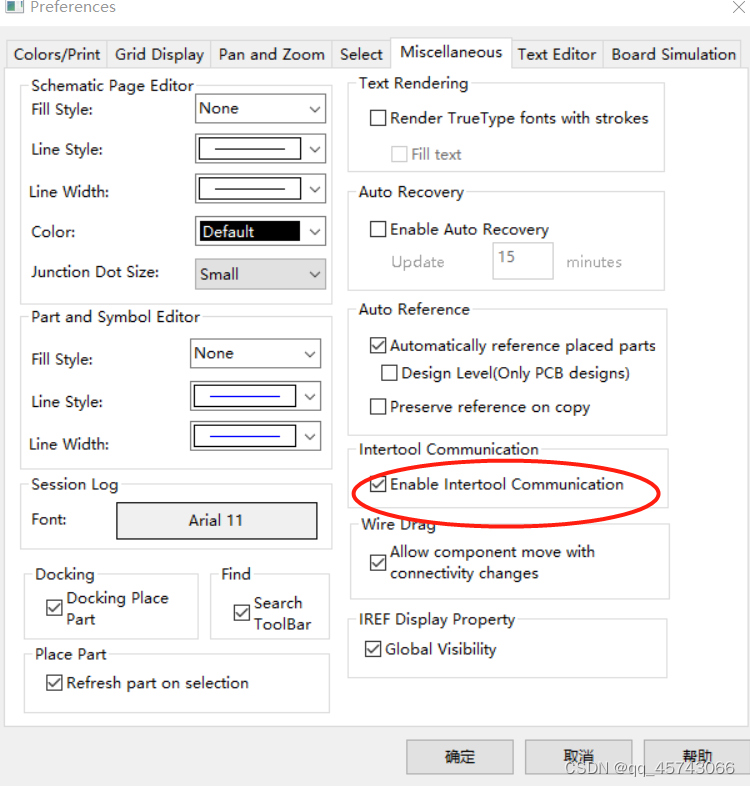

       首先打开原理图，依次点选Options->Preference在中，在Miscellaneous窗口，点选Enable Intertool Communication。打开OrCAD Capture CIS 的交互布局工具。

        同时打开OrCAD Capture CIS 与Allegro，此时点选原理图中的元件或网络时，PCB中对应的器件或网络将会被选中。同时Allgero显示窗口将跳到选中元件的位置。

方法试了还是不行，于是使用第二种，就可以了

2.重新导出网表

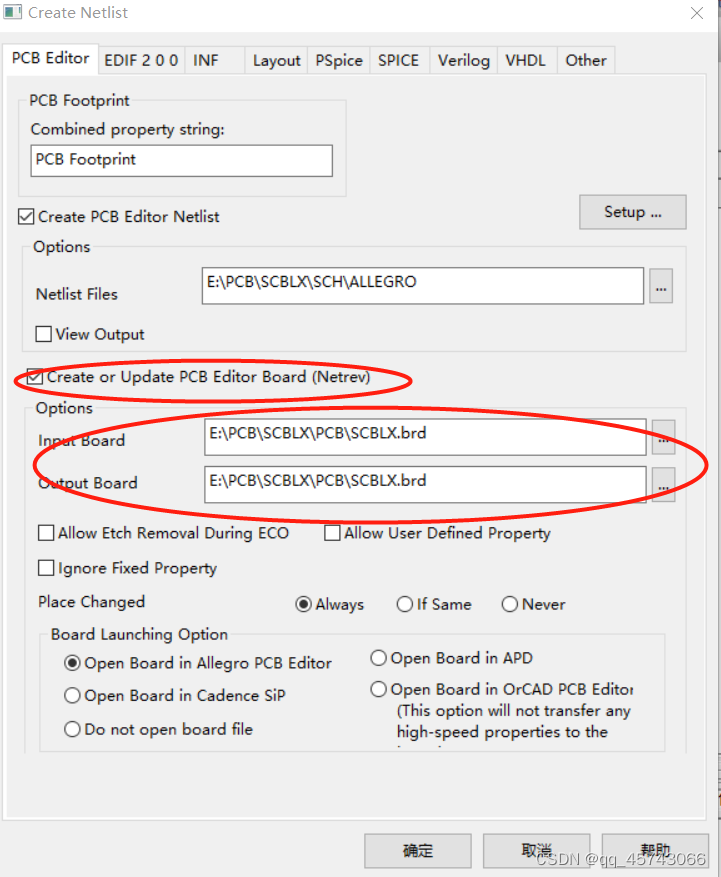

按照以前一样重新导出网表，但是这里注意勾选下图所示

这里会自动跟新brd文件，进行这一步后，就会自己打开ALLEGRO软件，就可以进行交互使用了。
