Allegro创建区域规则

以一个EMMC为例,当IC的的焊盘间距,满足不了使用的线宽,同时在物理规则里面,Neck模式的线宽仍旧无法满足走线,此时可以通过创建区域规则,来进行走线;

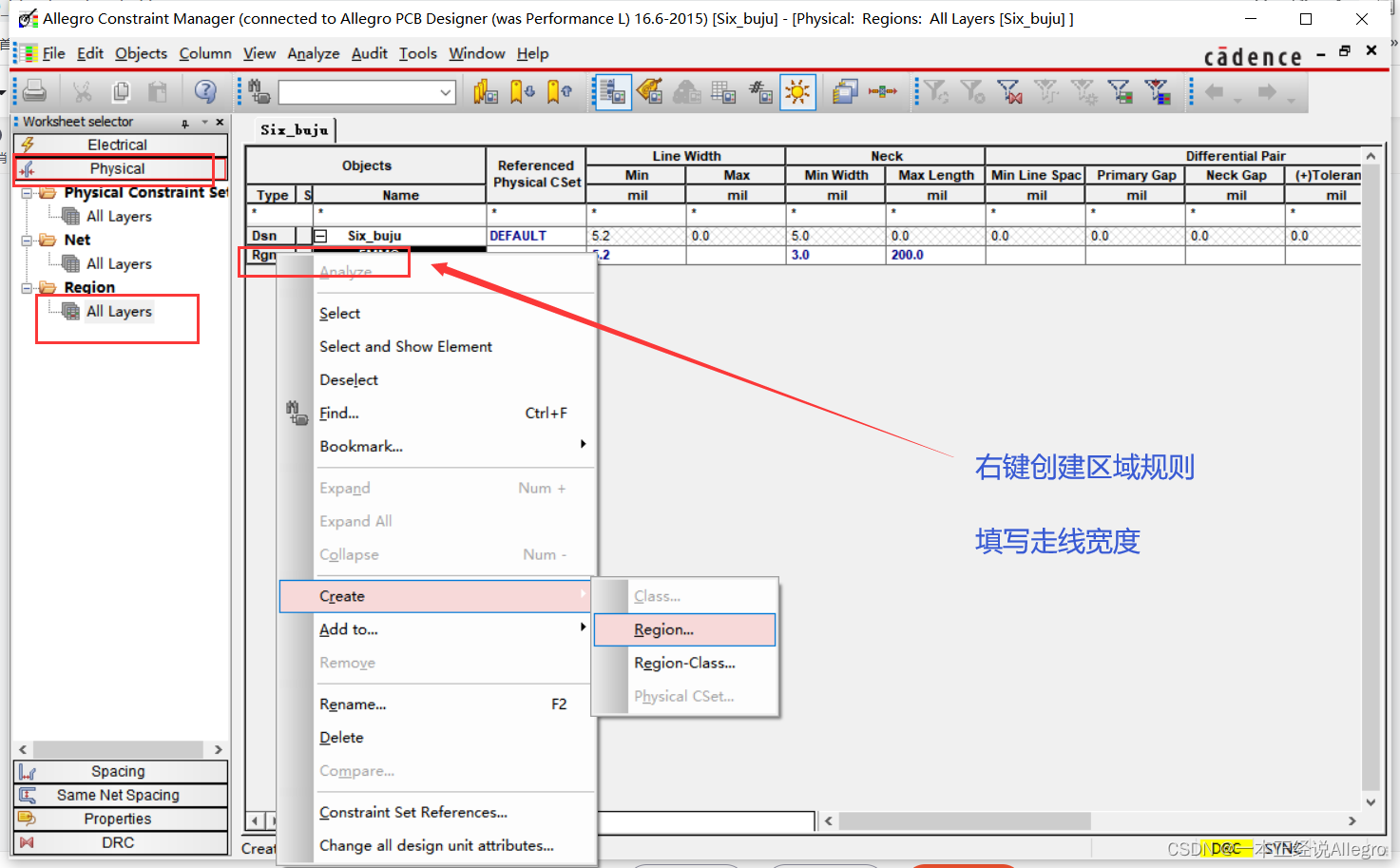

1.在物理规则的下拉栏中,Region点开,在右侧栏中右键创建区域规则,并填写走线宽度;

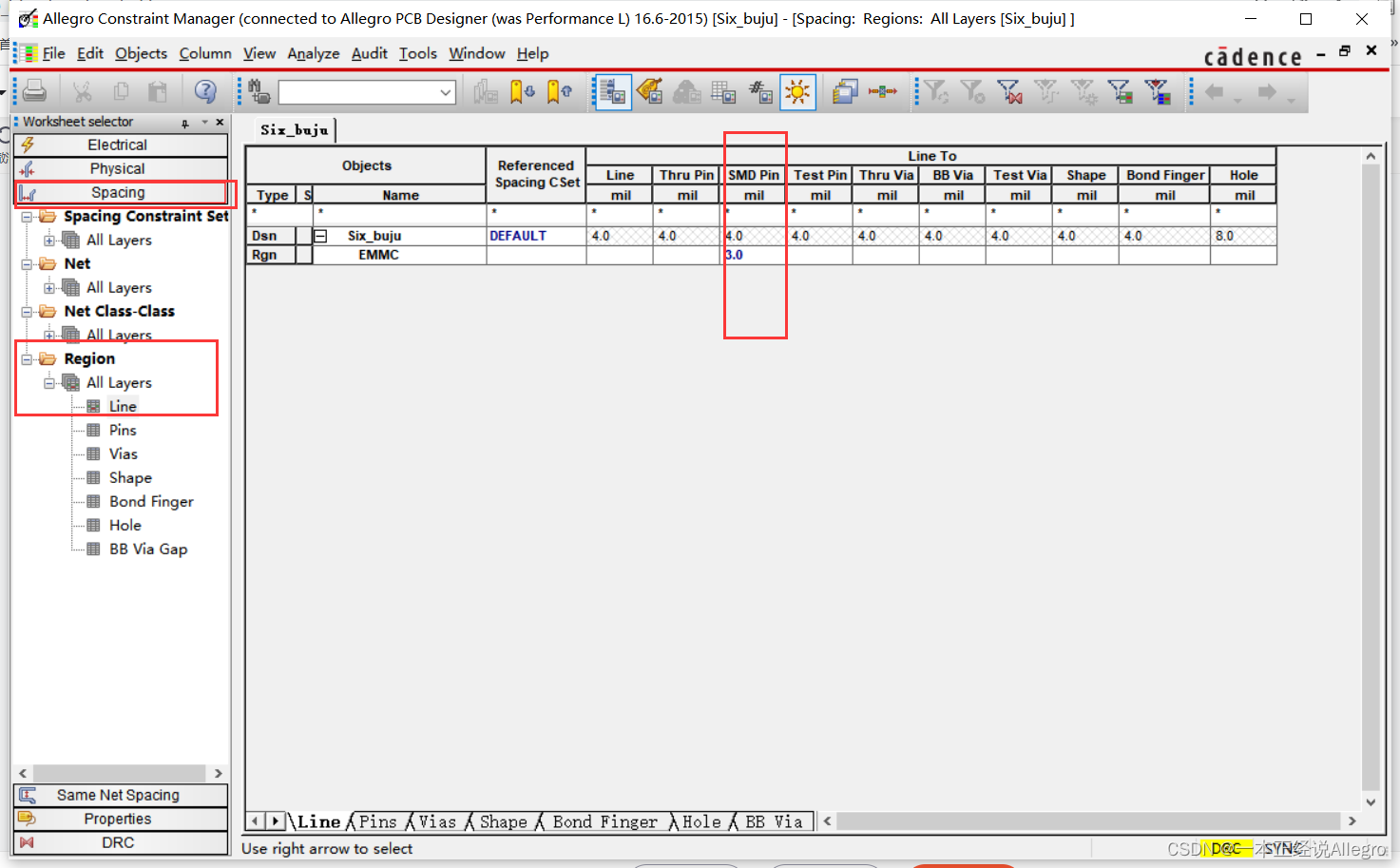

2.在间距规则里面,填写间距规则;

注意:

1.间距规则要在对应的Region区域填写;

2.创建的区域规则一般只对IC的表贴焊盘有限制,所以在Line TO这栏中,只需要填写SMD Pin

就可以;

3.如果区域规则里面有孔到线、孔到pin 的要求,需要在对应的栏目中进行添加;


3.创建好规则后,在设计界面中,选择对应的IC(一般为bga/emmc);

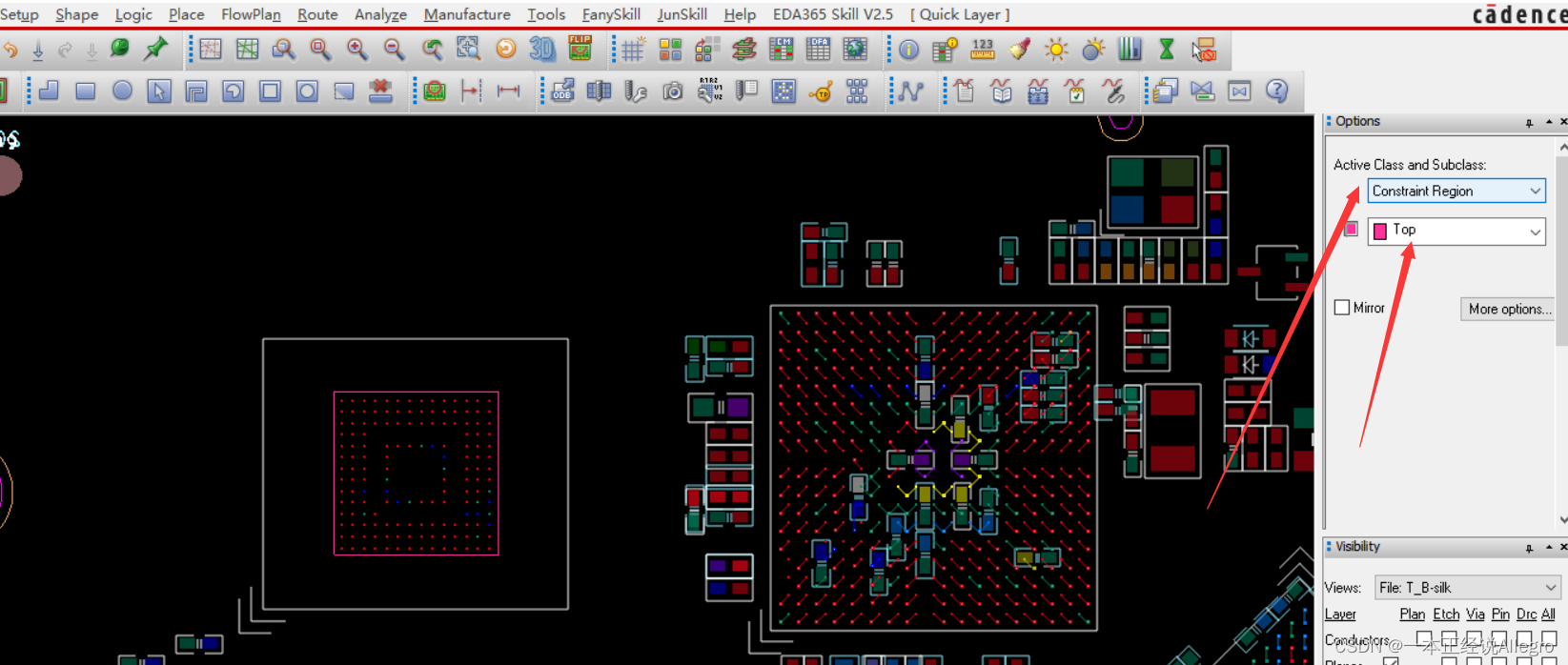

在Options栏中,选择“constraint region”,下面的栏目中,选择对应的subclass,如TOP层;

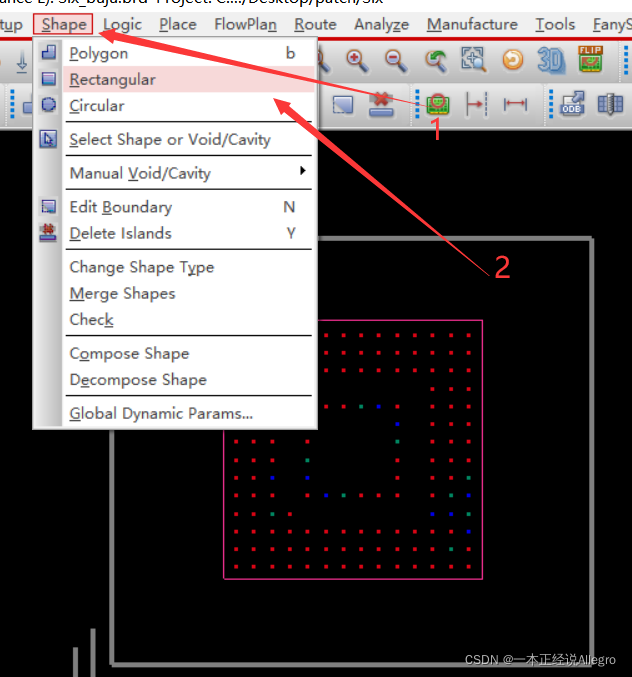

选择好后,在需要的区域绘制一个区域规则,右键done;

(可以看到生成了一个带有矩形边框颜色,如没有,先检查下是否打开显示,再看看操作是否正确);
