Allegro PCB覆铜的14个注意事项

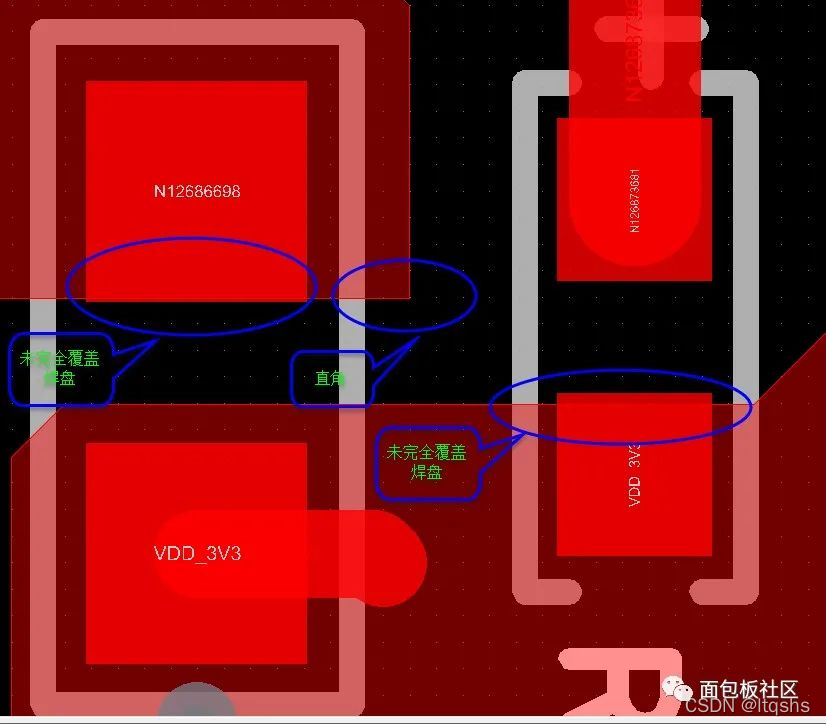

1.要完全覆盖焊盘

覆铜覆盖焊盘时,要完全覆盖,shape 和焊盘不能形成锐角的夹角。
在这里插入图片描述

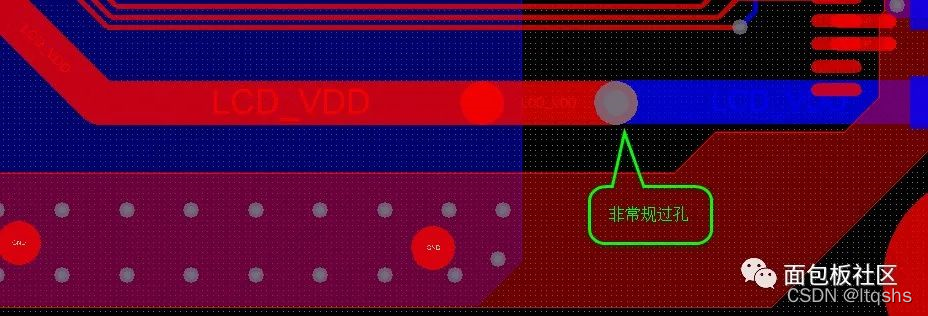

2.尽量用覆铜替代粗线

当使用粗线时,过孔通常最好为非通常走线过孔,增大过孔的孔径和焊盘。
在这里插入图片描述

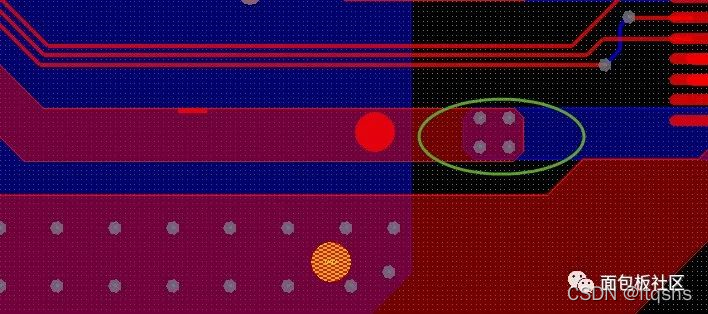

修改后:
在这里插入图片描述

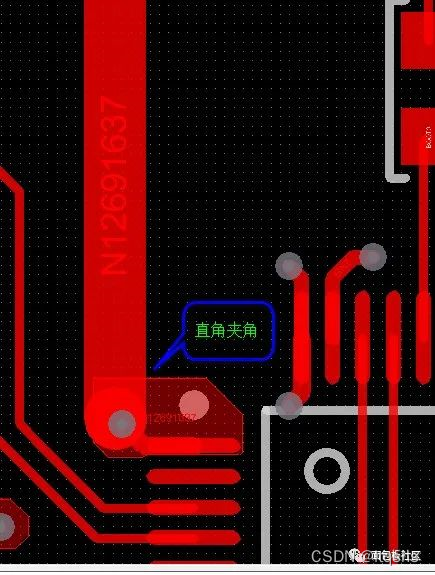

3.尽量用覆铜替换覆铜 走线的模式

尽量用覆铜替换覆铜 走线的模式,后者常常产生一些小尖角和直角使用覆铜替换走线:
在这里插入图片描述

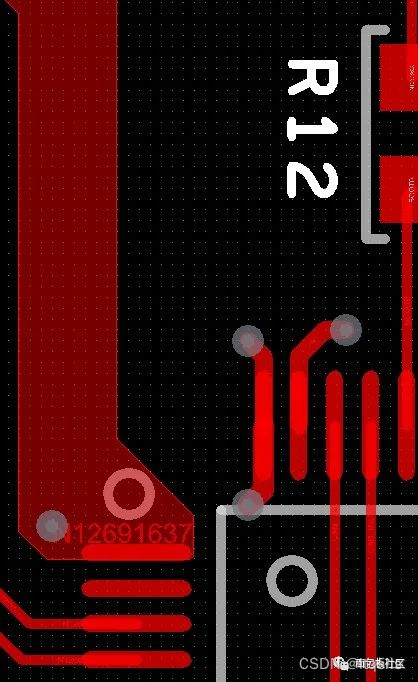

修改后
在这里插入图片描述

4.shape 的边界必须在格点上,grid-off 是不允许的

shape 的边界必须在格点上,grid-off 是不允许的。(sony规范)

5.shape corner 必须大小一致

shape corner 必须大小一致,如下图,corner 的两条边都是4 个格点,那么所有的小corner 都要这样做。(sony规范)
在这里插入图片描述

6.shape 不能跨越焊盘,进入器件内部

shape 不能跨越焊盘,进入器件内部,特别地,表层大范围覆铜。(sony规范)
在这里插入图片描述

8.严格意义上说,shape&shape,shape & line 必须等间隔

严格意义上说,shape&shape,shape & line 必须等间隔,如果设定shape 和line 0.3mm,间距,那么 所有的shape 间距都要如此,不能存在0.4mm 或者0.25mm 之类的情况,但为了守住格点铺铜, 就是在满足0.3mm 间距的前提下的格点间距。(sony规范)

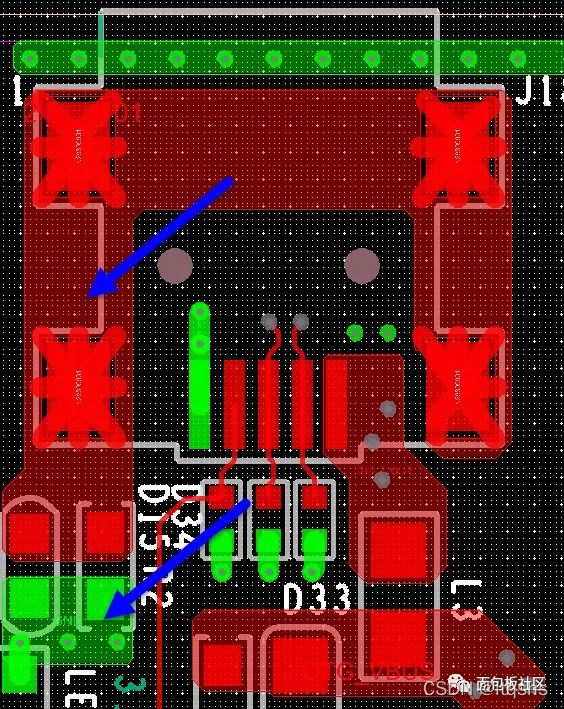

9.插头的外壳地,以及和外壳地相连的电感、电阻另一端的GND,最好覆铜

插头的外壳地,以及和外壳地相连的电感、电阻另一端的GND,最好覆铜
在这里插入图片描述

10.插头的外壳地覆铜连接方式最好用8角的方式,而非Full Connect的方式

插头的外壳地覆铜连接方式最好用8角的方式,而非Full Connect的方式
在这里插入图片描述

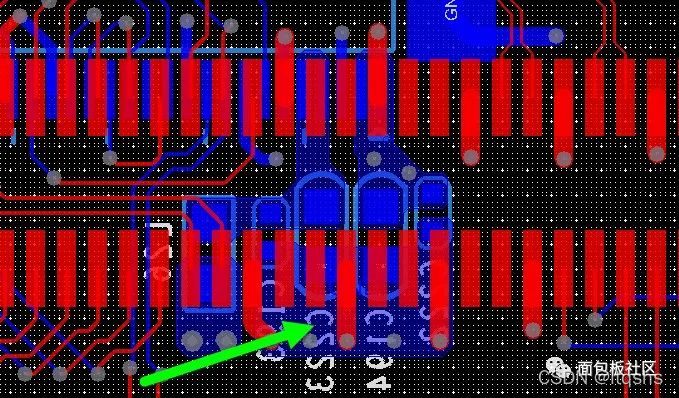

11.电容的GND端最好直接通过过孔进入内层地

电容的GND端最好直接通过过孔进入内层地,不要通过铜皮连接,后者不利于焊接,且小区域的铜皮没有意义
在这里插入图片描述

12.电源的连接,特别是从电源芯片输出的电源引脚最好采用覆铜的方式连接

电源的连接,特别是从电源芯片输出的电源引脚最好采用覆铜的方式连接
在这里插入图片描述

13.信号线的间距足够大,无需表层覆铜铺地

PCB,即使有大量空白区域,如果信号线的间距足够大,无需表层覆铜铺地。表层局部覆铜会造成电路板的铜箔不均匀平衡。且如果覆铜距离走线过近,走线的阻抗又会受铜皮的影响。

14.GND不能就近通过过孔进入内层地,可通过局部覆铜

由于空间紧张,GND不能就近通过过孔进入内层地,这时可通过局部覆铜,再通过过孔和内层地连接。
在这里插入图片描述
