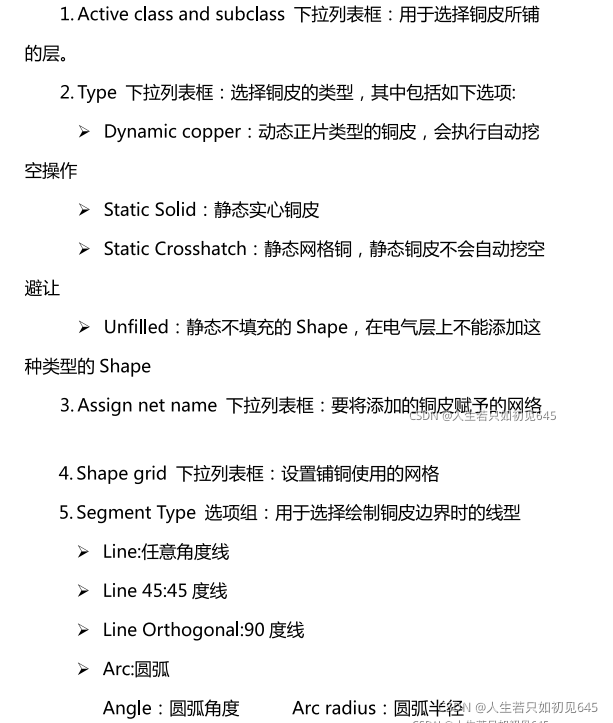

一、铜皮的属性。
1、动态覆铜的填充方式
2、挖铜的方式

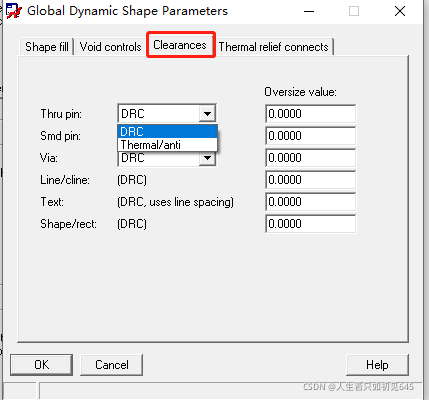

3、void的距离
4、热风焊盘连接的效果

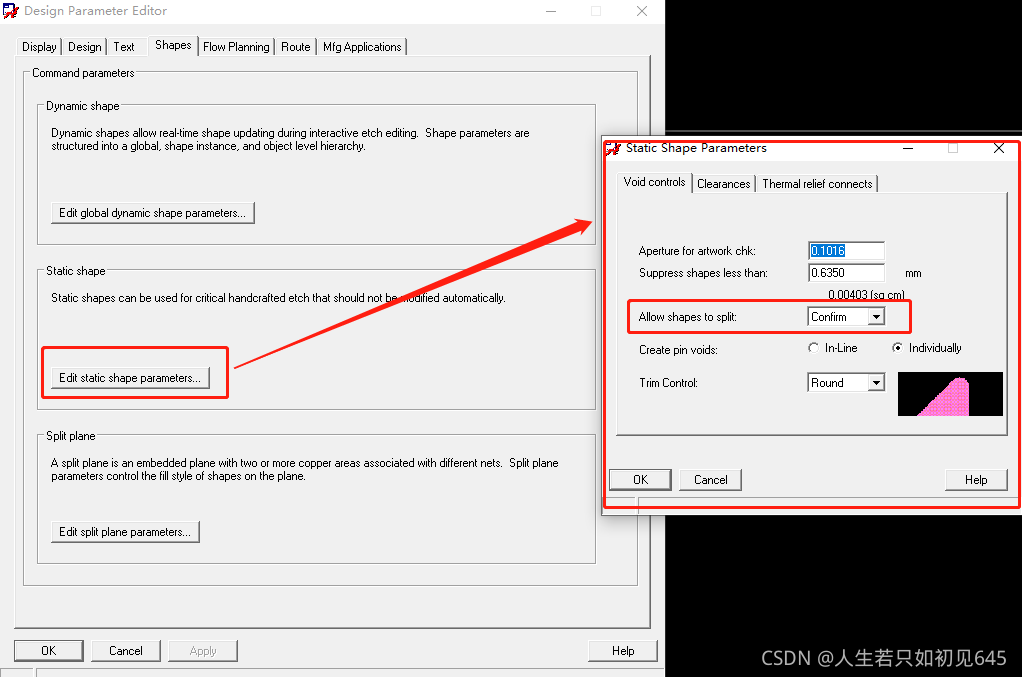

5、静态覆铜的设置
二、覆铜 命令
1、多边形覆铜
2、矩形覆铜
3、圆形覆铜
4、选择覆铜
选择覆铜之后右击可以进行分配网络（assgin net ）、复制（copy）、移动（move）、提高优先级（raise priority）等操作。

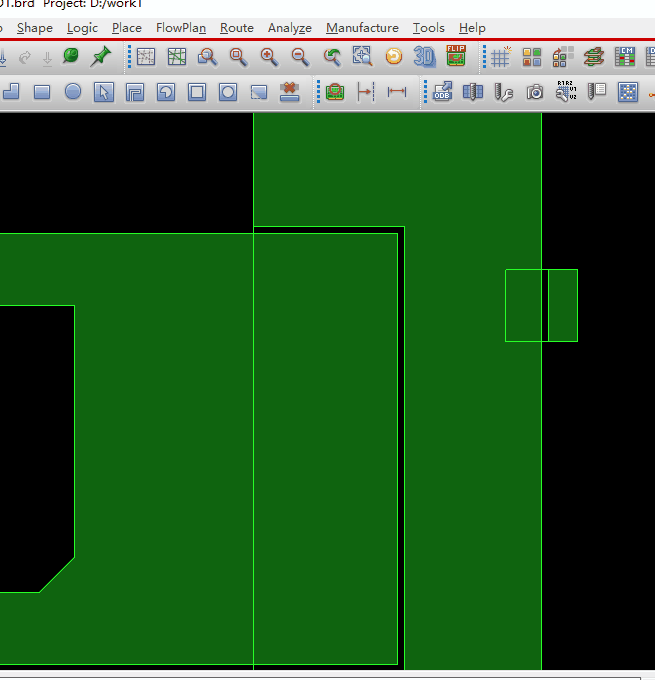

5、合并覆铜。同一网络才可以进行合并操作

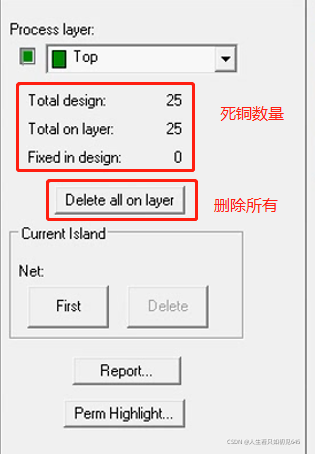

6、删除孤岛（死铜）
，点击会死铜会 高亮显示

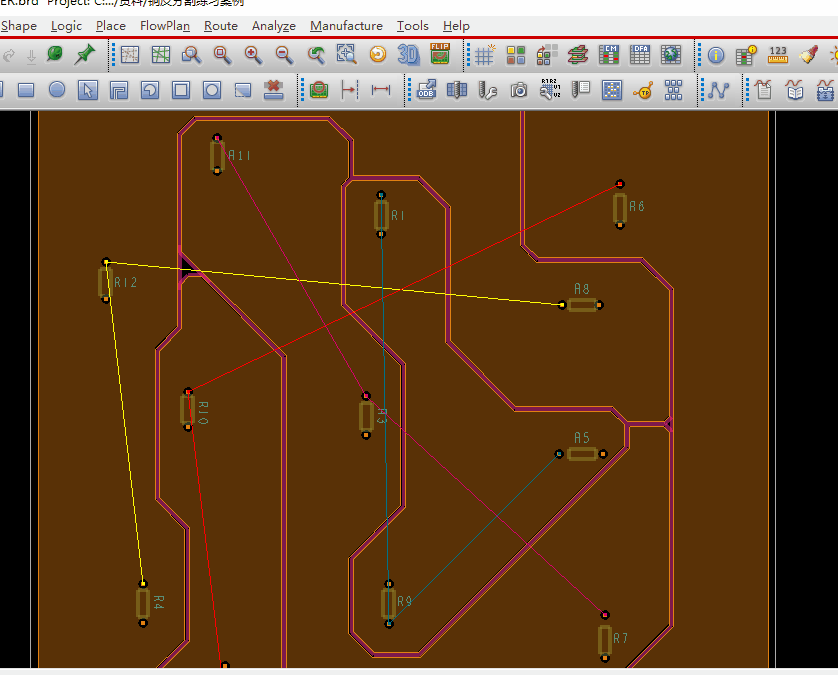

7、 分割 平面
先用 Add→line 画好平面区域
先分配重要 电源 的区域原则

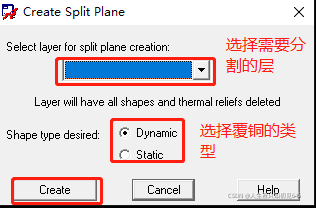

edit→spit plane→create 创建覆铜平面
分配覆铜的网络

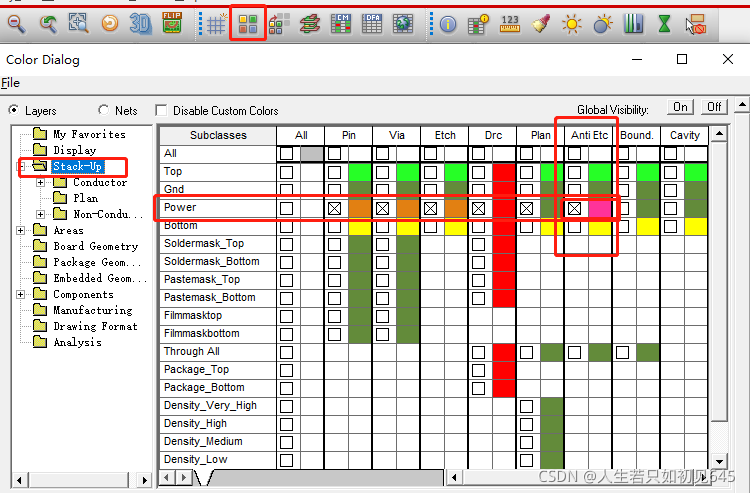

可以隐藏 anti 线
PS：也可以直接用画多边形平面直接在power层覆铜，效果跟上面写的一样。
