挖空铜皮(shape)
我们在有的时候需要考虑分布电容的对信号完整性的影响,所以需要在整个铜皮的中间挖掉一块铜皮。

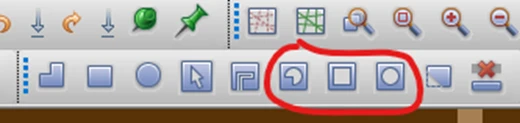

这三个分别对应挖不规则铜皮、矩形铜皮、圆形铜皮

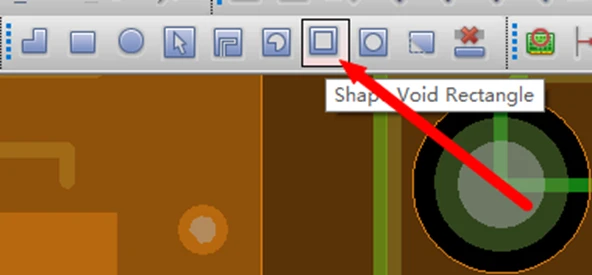

例如:在下图的元件下面的GND挖掉,先选中挖矩形shape

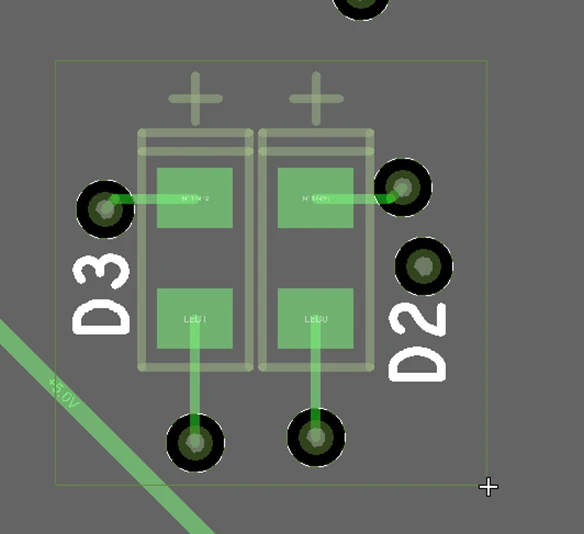

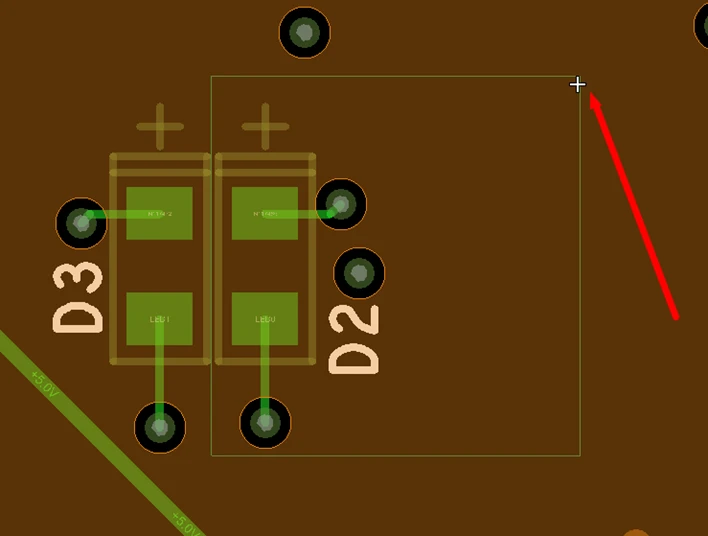

然后再用鼠标框选中需要挖空的区域

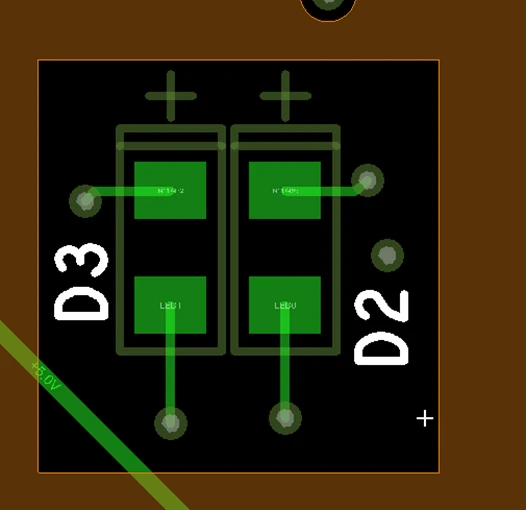

最后右键done就能将铜皮挖空。
当然既然添加了就需要对这个挖空的地方进行操作,例如删除、移动、复制这个挖空的区域。

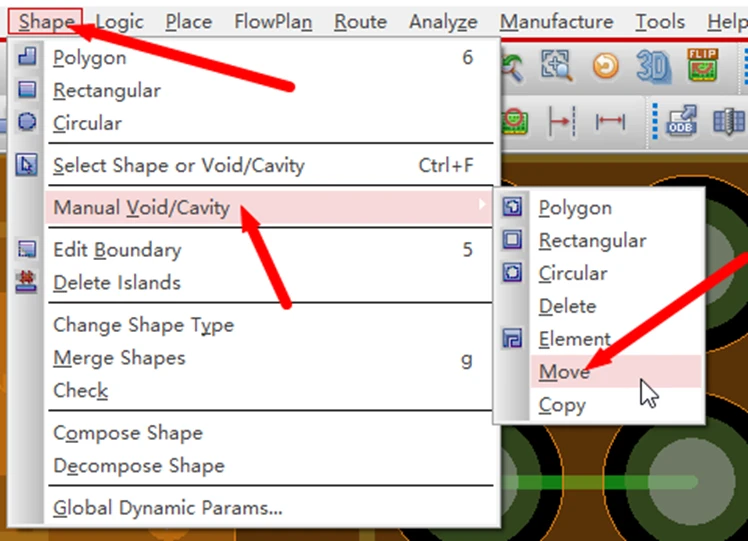

点击Shape——Manual Void/Cavity,在这个目录中的功能能够对挖空的shape进行操作。
例如将前面挖空的地方向右移动一点:
先选中移动功能

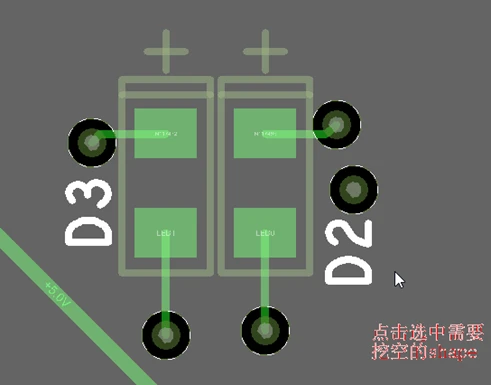

然后再用鼠标框选中挖空的地方

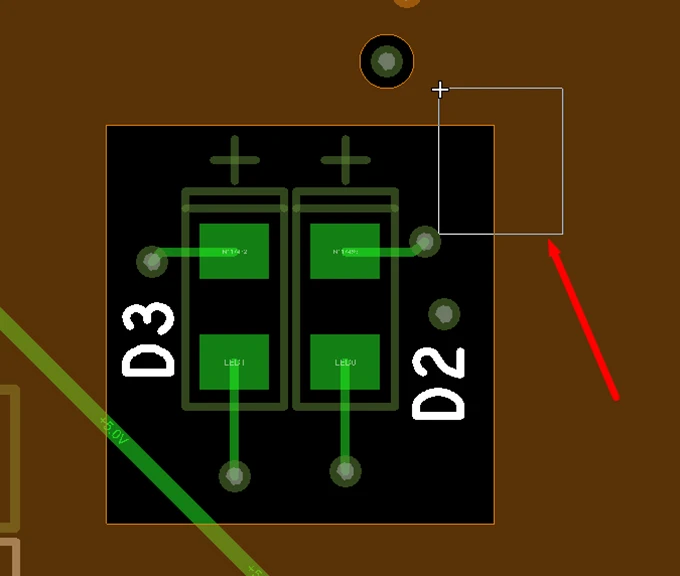

然后再点击、移动,就能调整这个挖空的位置

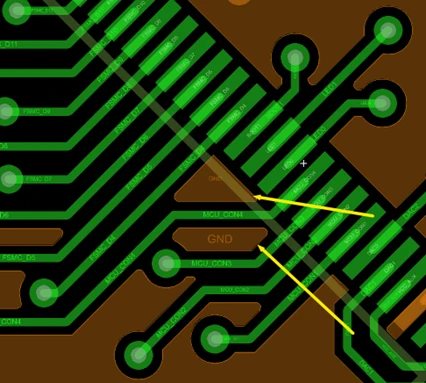

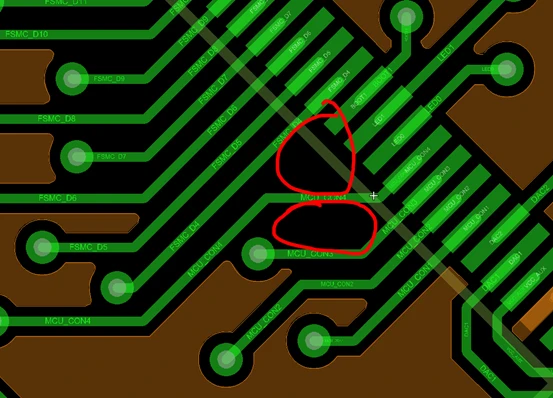

一般在信号完整性要求比较高的PCB上,是需要去除铺铜产生的孤岛,因为孤岛会产生天线效应。

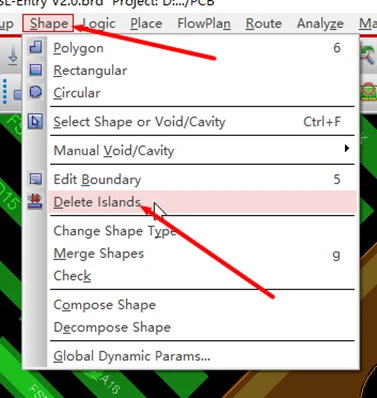

点击shape——Delete Islands

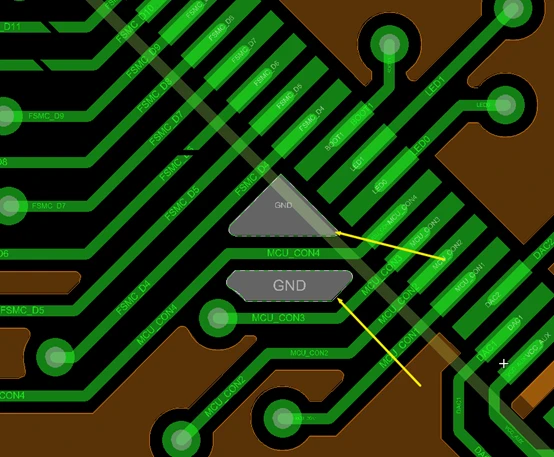

然后PCB上存在的孤岛就会自己高亮显示出来,然后再点击删除即可
