Shape基础操作:Allegro中添加与修改Shape


1、 添加shape

       简单添加shape的方式有3种,如下图所示

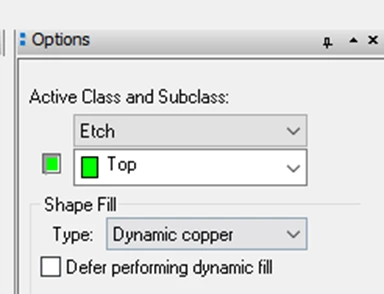

           点击选择相应的shape模式后可以在option面板中设置相应的shape参数(这里不做过多介绍,里面可以设置shape的大小、静态或动态shape等参数),然后再用鼠标在相应的层上添加shape就行,比如下图是在ETCH的TOP上添加shape,那这个shape就是表层的铜皮,如果在丝印层添加shape,那这个shape就是一块丝印。


2、 调整shape大小

       一般情况会在不规则shape或者矩形shape上调整shape的大小,例如改变一个矩形shape的长宽:

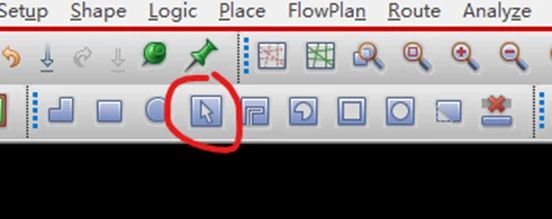

           先点击选中shape的功能(shape select)

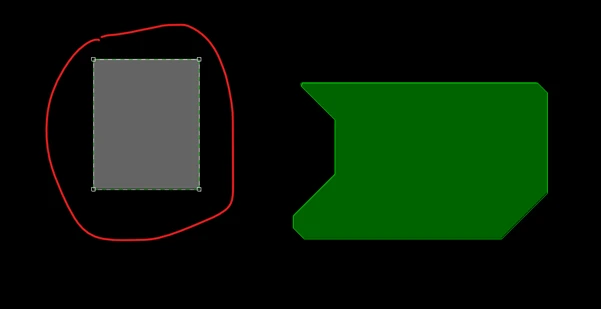

           然后再点选一个shape(这里选择矩形shape)

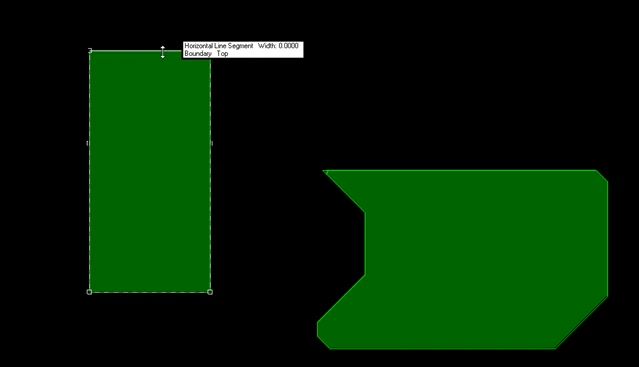

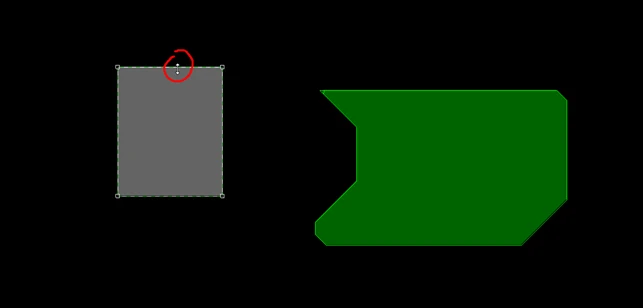

           选中后将鼠标移动到需要调整的边,鼠标变成上下移动的样式后按住鼠标上下移动可调整大小

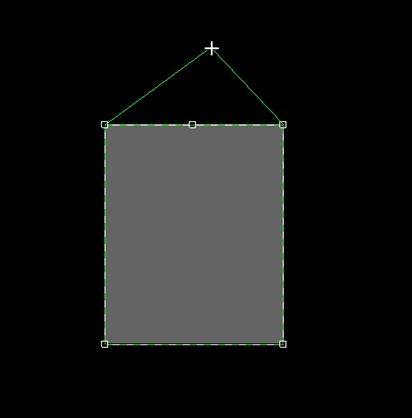

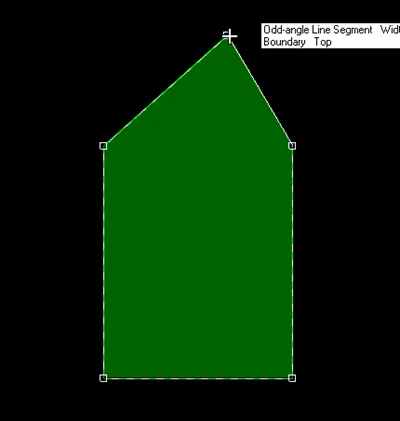

           还可以点击shape边缘,添加点来改变shape的形状

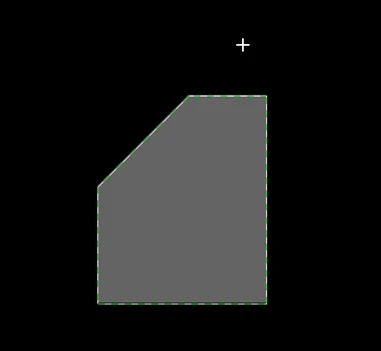

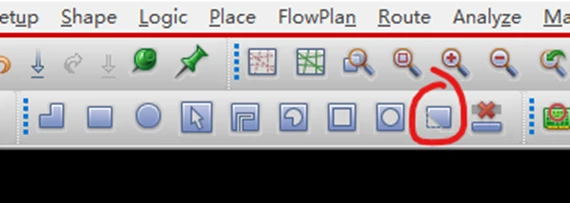

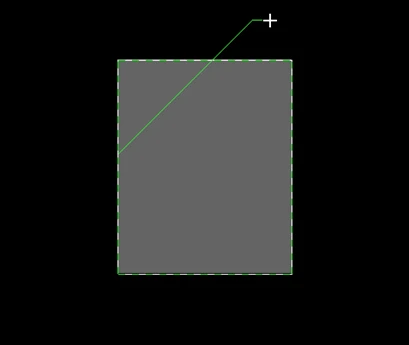

       还可以裁剪shape,先点击点击图标,然后选中shape,即可通过鼠标对shape精心裁剪,这里需要注意裁剪shape的时候可能会受你设置地格点精度地影响。
