Allegro PCB Design GXL (legacy)
version 16.6-2015

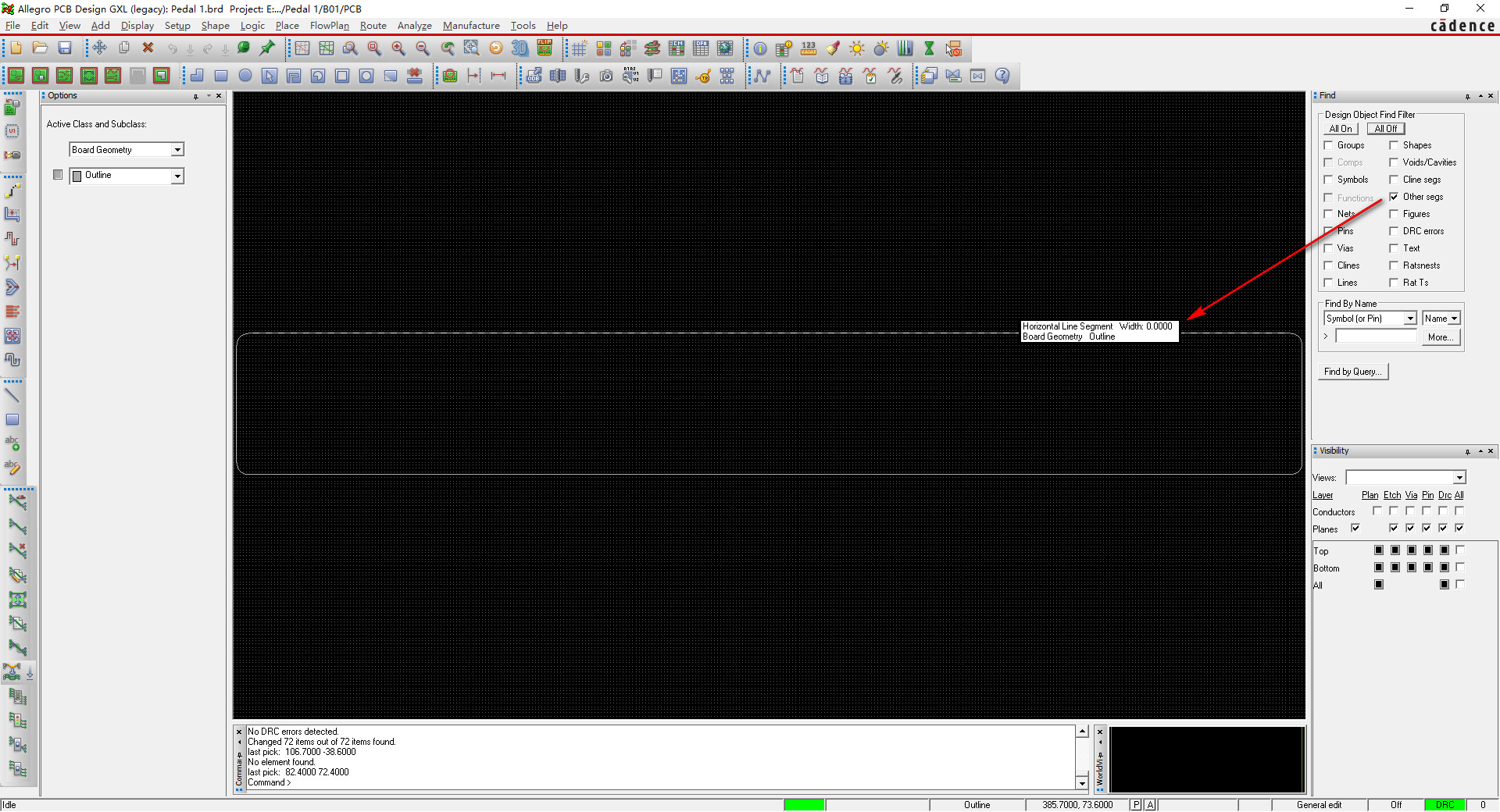

从DXF文件中导入板框之后，发现板框是由Line Segment、Arc Segment等对象组成，而不是一个Shape。

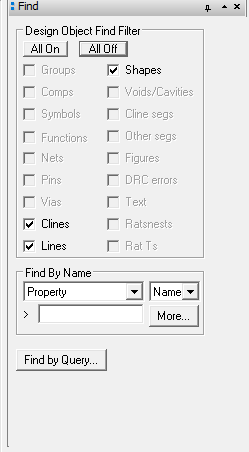

有时候，我们需要使用Z-Copy命令，但是Z-Copy命令只支持Clines、Lines、Shapes这三种设计对象。
这时候，我们需要做的就是，将这些Line Segment、Arc Segment等对象转换成Z-Copy支持的设计对象，例如Shape。
具体的操作如下。

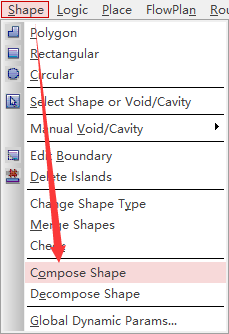

点击菜单：Shape > Compose Shape
启用Compose shape命令之后，我们需要指定即将构成的Shape存放在那一层。而我是打算存放在Board Geometry/Outline的。
在Options中，依次指定Active class、Add shape to subclass。
