Cadence很强大，PADS很方便，很多企业都在用这两个EDA软件，有的人习惯Cadence，有的人习惯PADS，有些公司用Cadence，有些公司用Pads,有时我们需要将两种软件格式的PCB和原理图相互转换，下面是将Cadence Allegro的PCB文件转化为PADS的PCB文件的方法
Cadence16.6、PADS VX.0
一、添加用户变量
1、 变量名：AEX_BIN_ROOT
值： PADS软件中translators软件的bin目录路径
比如我的
AEX_BIN_ROOT = C:\MentorGraphics\PADSVX.0\SDD_HOME\translators\win32\bin
2、变量名：AEX_ENABLE_JOBPREFS_LAYER_FIX
值： 1
比如我的
AEX_ENABLE_JOBPREFS_LAYER_FIX =1
3、变量名：Home
值：Cadence软件的pcbenv文件夹所在目录的路径
如我的
Home=C:\SPB_Data
二、打开allegro PCB editor，打开PCB editor时选择XL版本，在Allegro软件的Setup下的user preferences Editor 中的Skill选项里，在telskill选项中打√ , 这时软件会弹出一个对话框，不用理会，关闭就是
三、将PADS软件skill_scripts目录里面的文件全部复制到Cadence软件的pebenv目录里面 如我的将C:\MentorGraphics\PADSVX.0\SDD_HOME\translators\skill_scripts里面的文件全部复制到C:\SPB_Data\pcbenv里面
到这里转换的准备工作已经做完了
四、打开要转换的Allegro PCB文件，command命令栏中输入skill load "dfl_main.il",回车后，会看到返回T。 注意，输入时，引号不能少，load和引号间是有空格的

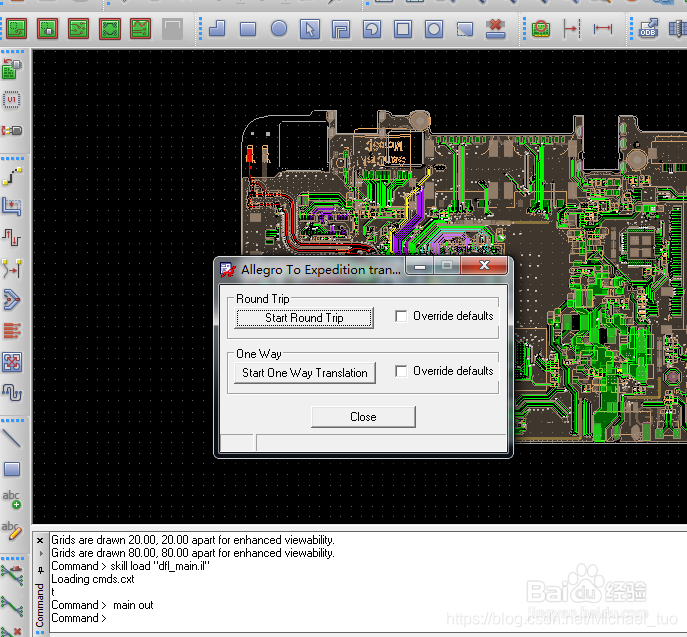

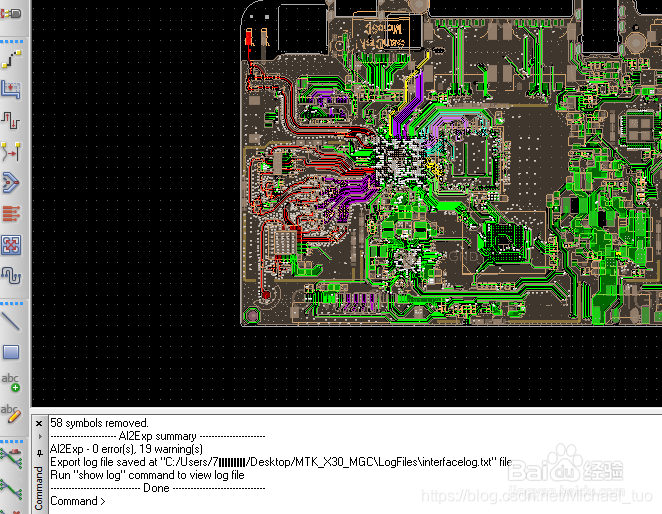

五、执行完后，在Command中输入：main out ，回车，这时会弹出一个对话框： 点击“Star One Way Translation” ，等待运行结束 ， 运行过程中不能有报错，如果有报错请查找原因并修正，运行成功后commend命令栏提示成功，DONE
到这一步完成后，刚刚打开的这份PCB就已经被软件处理过了，做完了PADS导入前的处理工作 ，可以不用关掉allegro软件

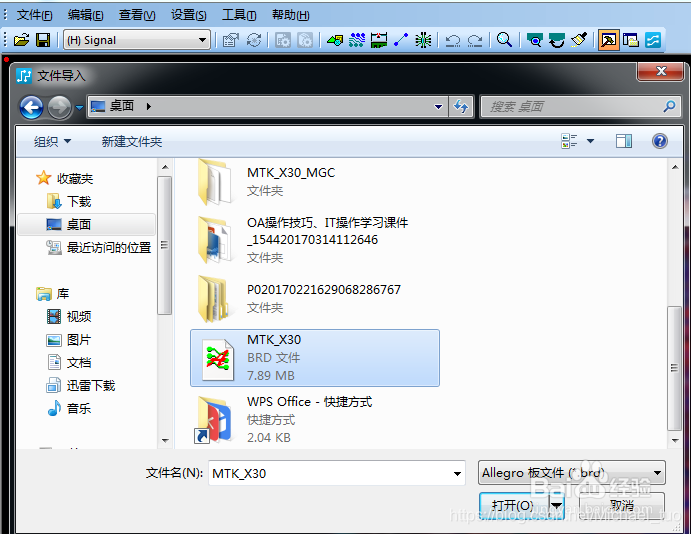

六、打开 PADS layout软件，文件-导入，导入文件选择类型选择allgro PCB文件，然后找到刚刚打开的allgro 文件，导入，等待完成即可，layout中就打开了该PCB文件。再设置一下显示颜色等等就可以了
如果没有前面9步的处理，直接导入一份未经处理的allegro PCB文件，pads会提示allegro未做好迁移准备，是转换不了的，以后我们再转换文件时直接从第7部开始就是了
