从Allegro 17.2到PADS VX2.5的转换之道

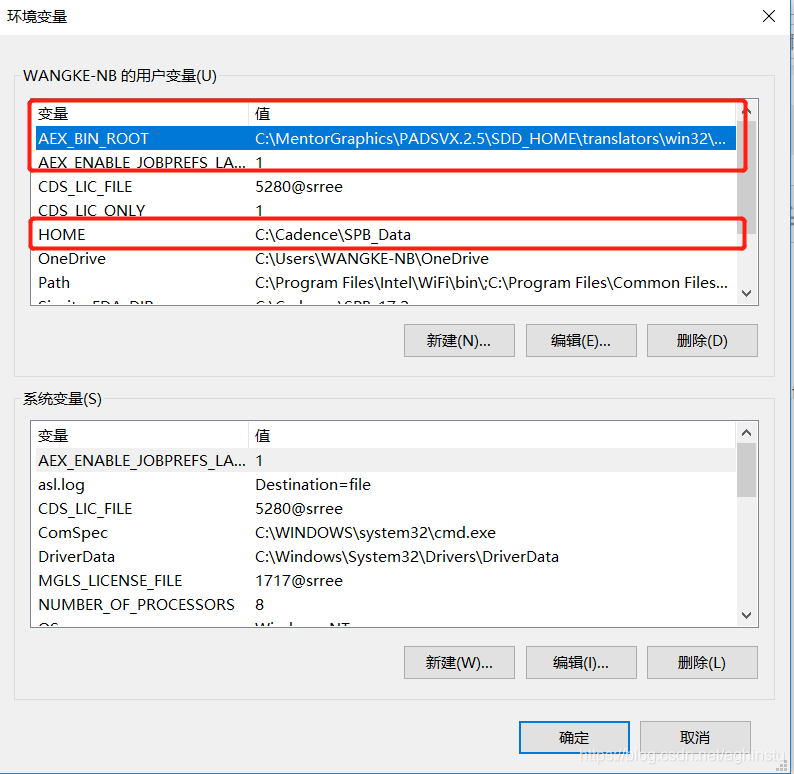

1. 更改电脑上的环境变量：

每个人的PADS及orCAD软件安装路径不同，根据自己的实际路径分别设置如下：

a.添加用户变量  变量名：AEX_BIN_ROOT   值:C:\MentorGraphics\PADSVX.2.5\SDD_HOME\translators\win32\bin

   b.添加用户变量  变量名：AEX_ENABLE_JOBPREFS_LAYER_FIX  值:1

   c.添加用户变量  变量名：Home   值： Home=C:\Cadence\SPB_Data

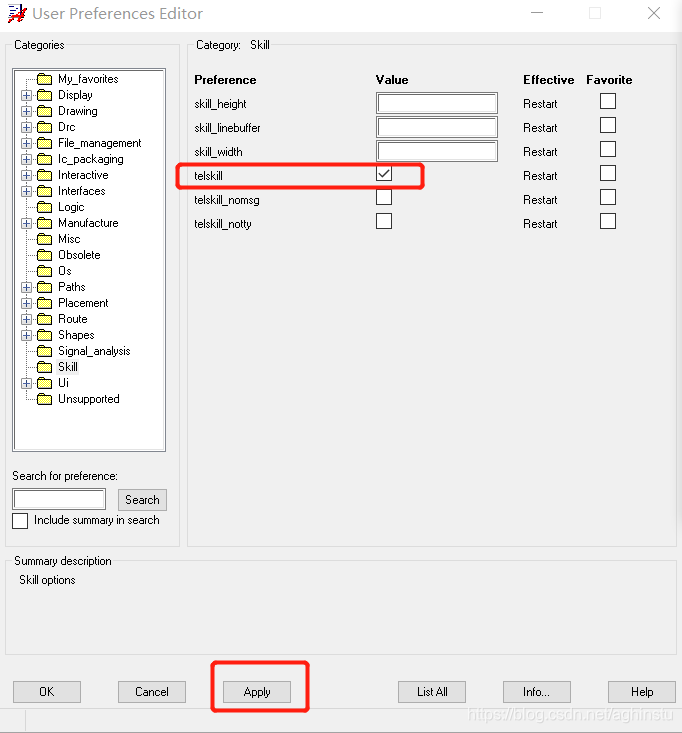

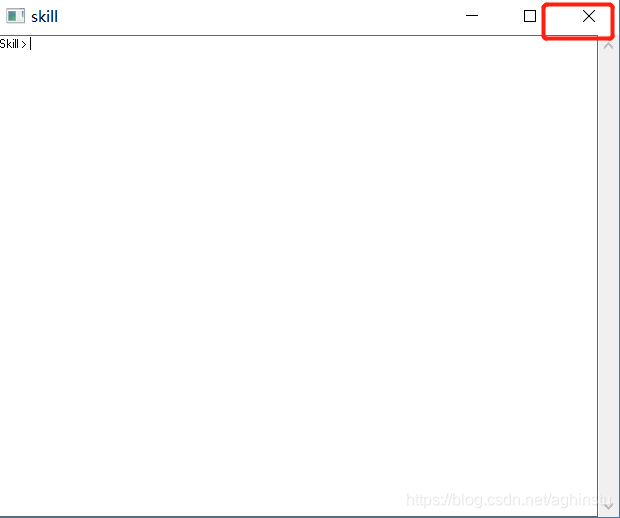

2.打开allegro .brd文件,setup 菜单下选择user preferences Editor ，在skill选项勾选telskill,  Apply软件会弹出一个still对话框， 可以不用理会关闭掉。

3.复制C:\MentorGraphics\PADSVX.2.5\SDD_HOME\translators\skill_scripts目录里面的全部文件C:\Cadence\SPB_Data\pcbenv目录里面，如果pebenv目录有文件，则全部替换掉。  每个人软件安装路径不同，根据实际路径进行复制粘帖。

4.在 brd文件下的command命令栏依次输入以下命令：

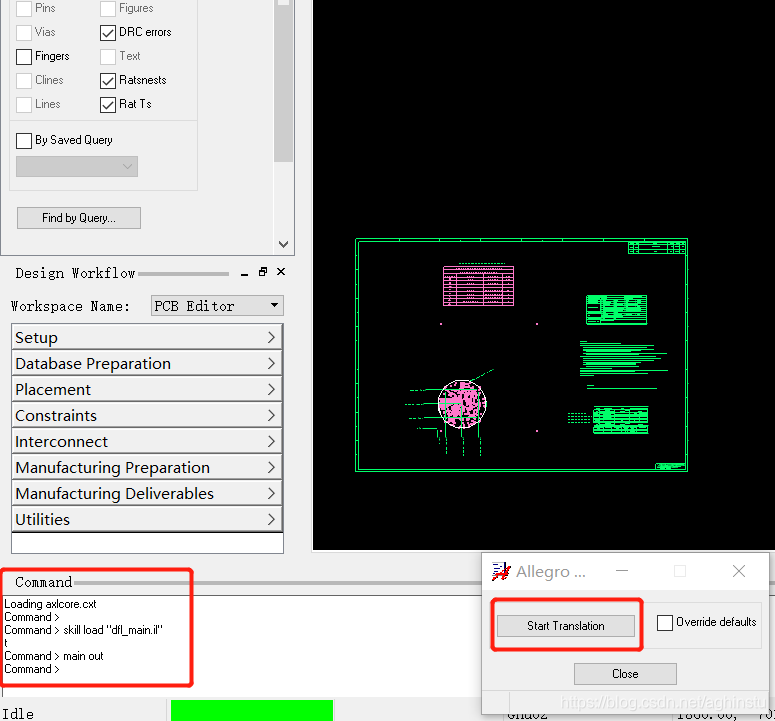

a.输入skill load "dfl_main.il",回车后会看到返回 t。(输入时引号不能少，load和引号间是有空格的)

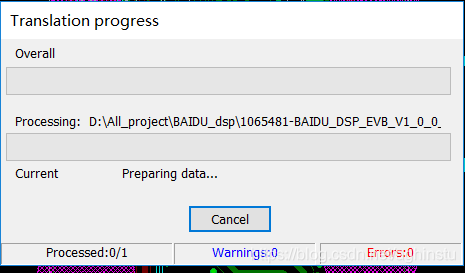

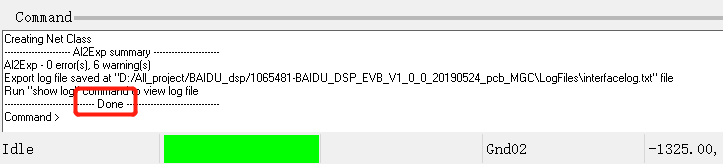

    b.输入main out  ，回车，这时会弹出一个对话框： 点击“Star One Way Translation”  ，中间会弹出constraint  managerment 和cmd.exe,不用理会等待运行结束 . 运行过程中不能有报错，如果有报错需查找原因并修正，运行成功后command命令栏提示Done即代表成功。

20191018补充：如果CMD.EXE出现找不到PADS文件，查看下.BRD文件是不是有中文字符或其它非法字符

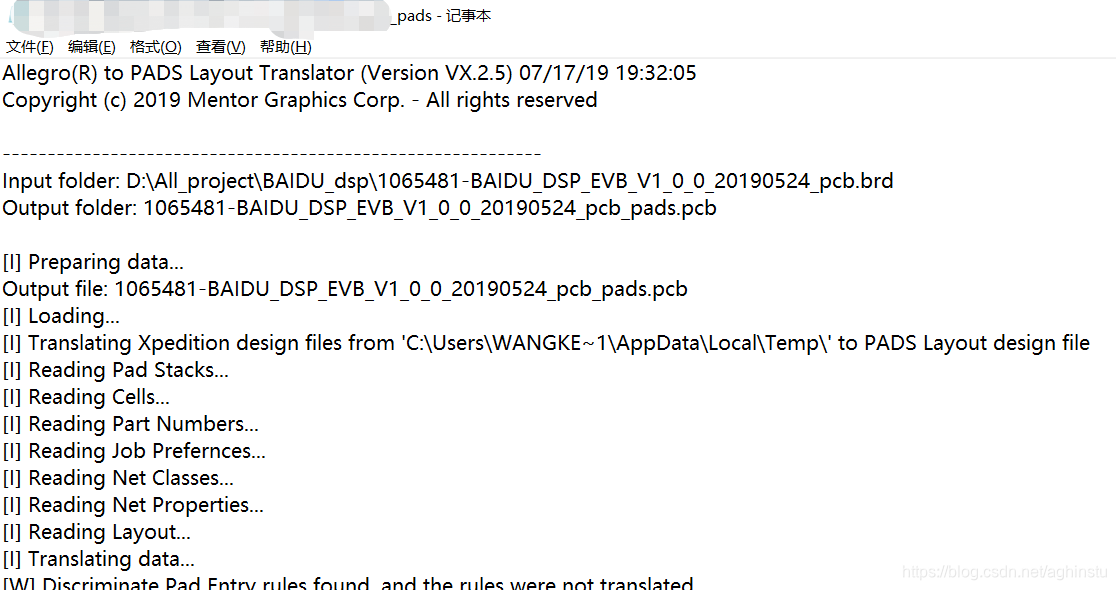

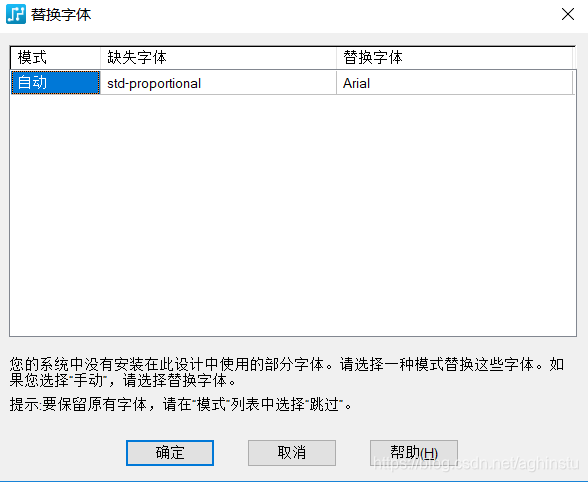

5.打开 PADS软件，菜单文件导入，类型选择allgro PCB文件，然后找到刚刚打开的allegro 文件，导入，等待完成即可，layout中就打开了该PCB文件。(注意不能有中文路径,否则会导致转换报错）关闭记事本文件，出现替换字体的弹窗，不用理会。至此allegro 转换PADS完毕。
