转换无忧:PADS PCB文件转为Allegro的详细步骤

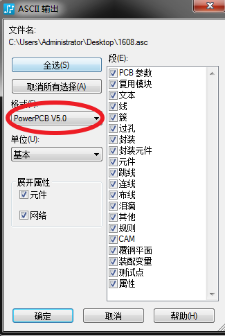

一、首先打开你要转成allegro的PADS文件,将其在PADS中转成低版本导出。导出时选择V5.0的好一些。

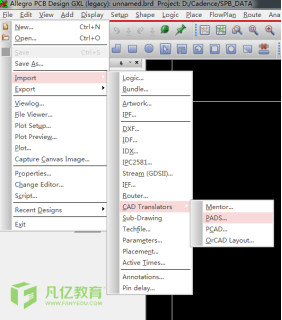

二、导出以后打开你的Allegro PCB软件,选择如图所示选项。点击打开

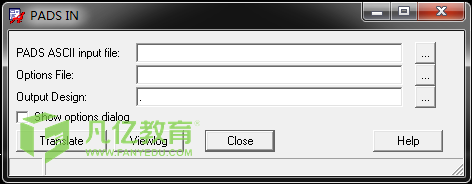

三、点击打开以后,弹出如下对话框。

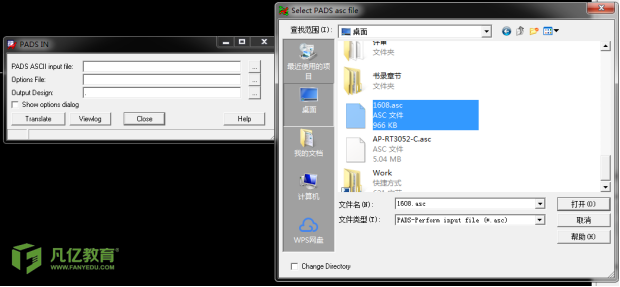

四、选择第一项,找到先前导出的低版本ASC文件,点击打开。

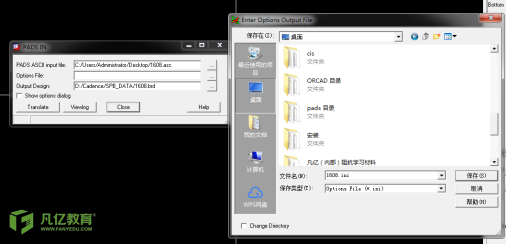

五、第二个选项选择导出文件保存的路径。(这里放置在桌面)

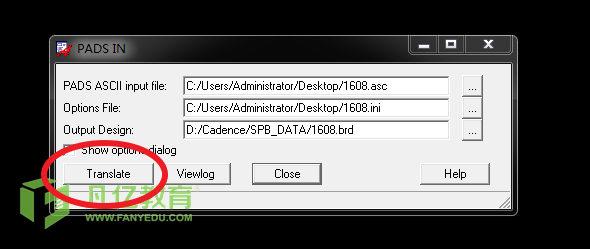

六、点击Translate 开始转换。

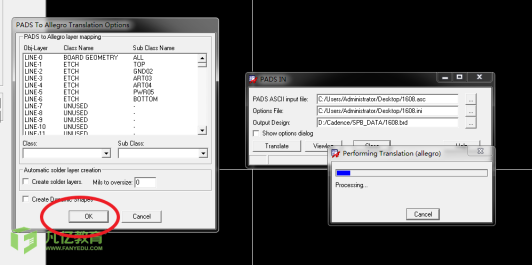

七、弹出下面对话框直接点解 OK 既可。


八、查看 Allegro 下面的对话框,如下图。即表示转换完成。

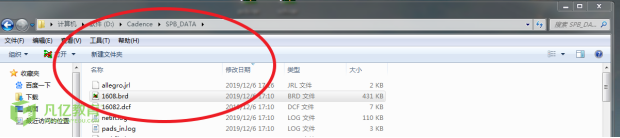

九、导完了以后,要在你安装allegro的根目录下找到转换完成BRD 文件。



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
