坐标文件生成详解:Allegro中的关键步骤与文件类型

在PCB设计完成后,很多电子工程师不仅要将Gerber文件给制造厂商,也要提供坐标文件,保证PCB制造顺利,那么Allegro如何生成坐标文件?其中有哪些文件?下面一起来看看吧!


1、要提供那些文件?

①Gerber文件中的Pastemask层和TOP/Bottom层;

②BOM清单(注意BOM必须有位号);

③坐标文件(需与BOM上的位号对应);

④装配图(最好有正反面)。


2、修改单位

打开Allegro软件,然后修改其单位(因为PCB设计时所采用的单位是mil,但在制造过程中要切换成毫米);

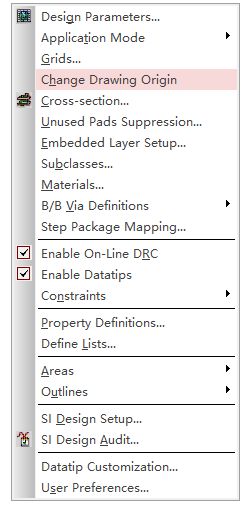

3、修改原点坐标

PCB贴片时设置好Mark点,然后以左下角的Mark点为基准,将其坐标设为(0,0);






4、导出坐标文件

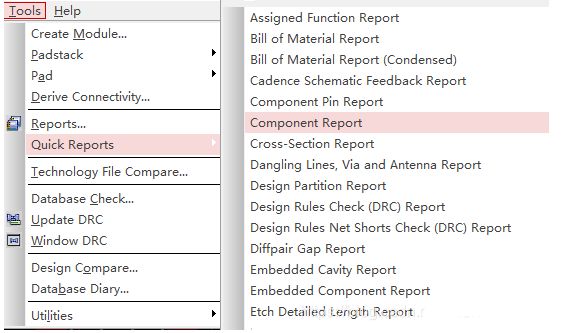

在Allegro的工具栏里“Tools”->“Quick Report”->“Component Report”,如图所示:






需要注意的是,导出的文件是HTML文件格式,若要保存到Excel软件,必须复制出来,自行增加字段。


5、生成装配图

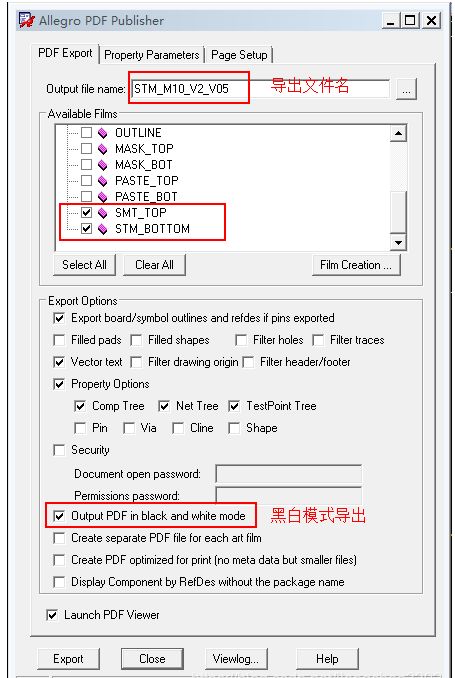

找到装配文件,然后在Allegro软件的“File”->“Export”->“PDF”,导出PDF格式的装配文件。




免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
