焊盘连接设置:Allegro中连接方式与宽度的调整

焊盘可以设置位直接连接、十字连接等各种方式,在AD中是通过规则设置。在Allegro中则是通过设置Pin的属性来实现。

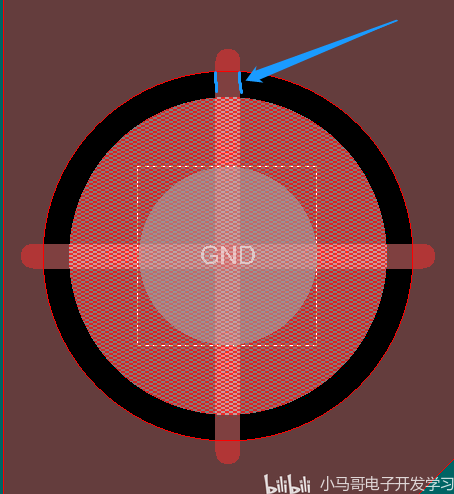

   十字连接

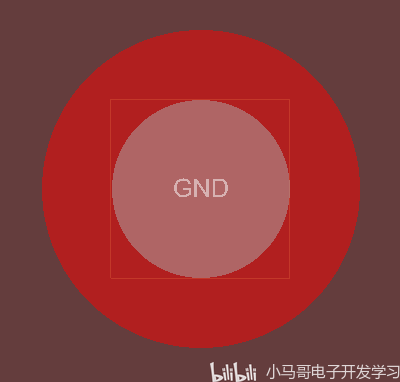

   直接连接

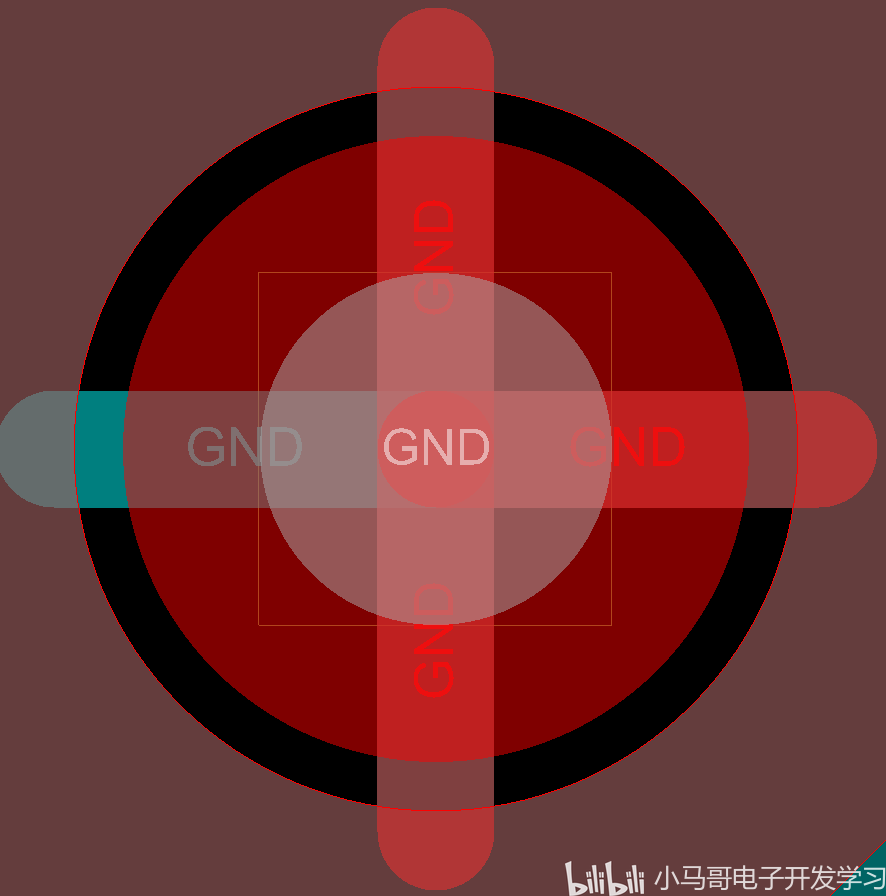

   另一种方式的十字连接



连接方式设置步骤:

1、选择焊盘

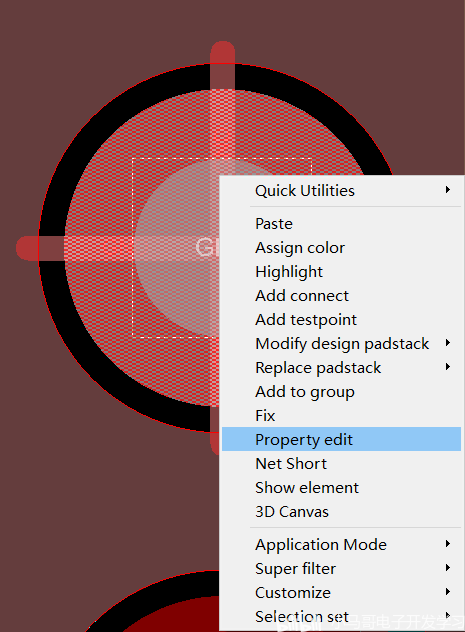

2、右键点击Property edit

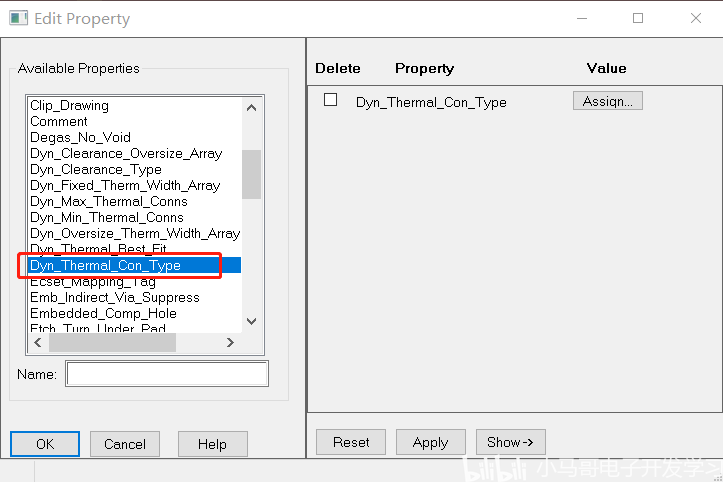

3、在弹出的Edit Property窗口中下拉找到Dyn_Thermal_Con_Type 然后单击

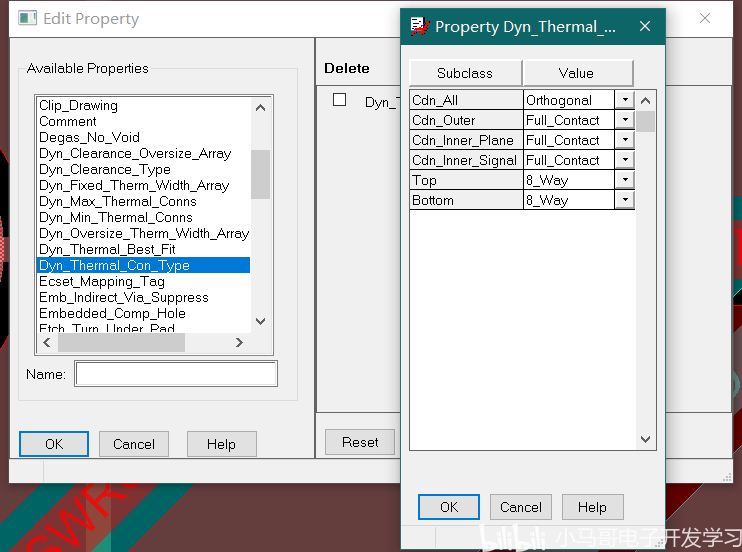

4、点击右侧的Assign...按钮,接下来选择自己想要的连接方式即可。


5、设置好之后点击Apply就可以看到效果,如果不满意可以更换,满意了点击OK关闭窗口即可。


连接宽度设置步骤:

在设置了十字连接之后,我们有时候需要加宽连接,比如想把这四个连接的宽度改为0.3mm:

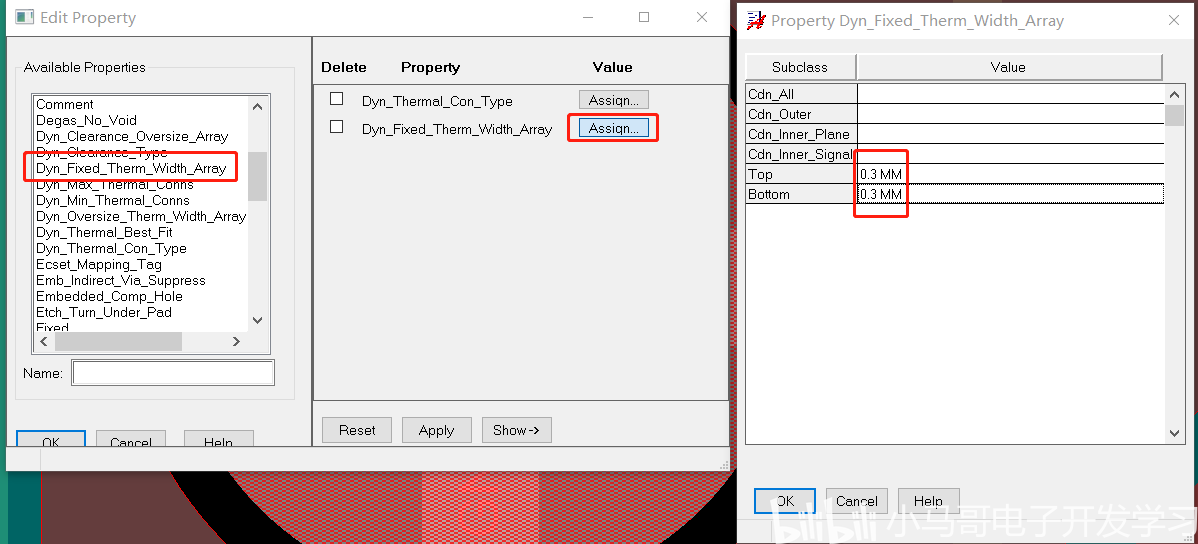

在上面的Edit Property窗口中找到Dyn_Fixed_Therm_Width_Array,然后设置对应层的连接宽度为0.3mm即可:


效果如下:
