Allegro PCB为单个焊盘添加十字花连接属性的方法

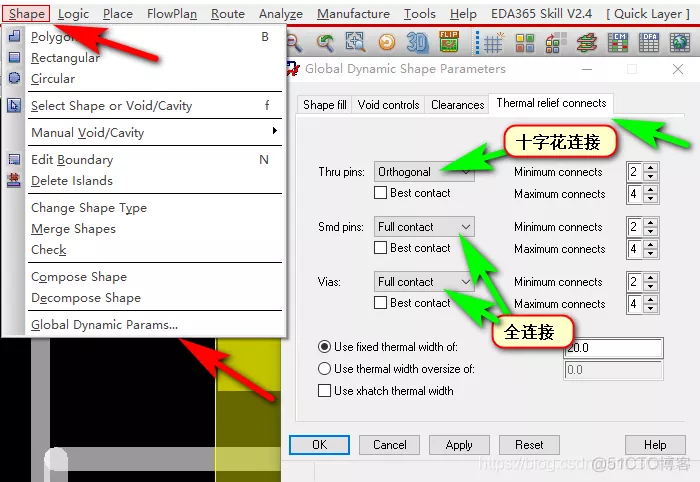

在PCB常规设计下,整板铜皮与焊盘的连接方式已经在Sbapa菜单栏下的Global Dynamic Shape Parameters选项下的Thermal relief connect选项栏中已经设置好了,如下图:

Allegro PCB中如何给单个焊盘添加十字花连接属性_Cadence 17.2
从上图的设置中,我们看到铜皮与通孔焊盘的连接方式为十字连接,铜皮与表贴焊盘、过孔的连接方式为全连接。
那么我们如何给某个表贴焊盘添加十字花连接属性呢?或者给某个通孔焊盘添加全连接属性。则铜皮与此表贴焊盘的连接方式为十字花(通孔焊盘的连接方式为全连接),与其它表贴焊盘为全连接(通孔焊盘的连接方式为十字花)。

今天教大家如何设置某个焊盘与铜皮的连接方式,操作方法如下:

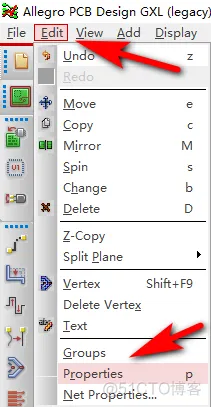

1、选择Edit菜单栏下Properties选项,如下图:

Allegro PCB中如何给单个焊盘添加十字花连接属性_Cadence 17.2_02

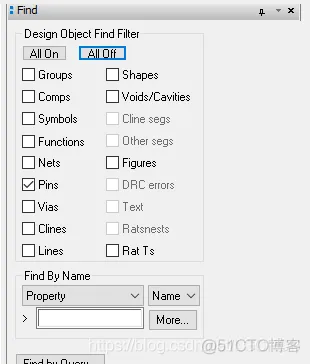

2、在Find侧边栏中只选择Pins,如下图:
Allegro PCB中如何给单个焊盘添加十字花连接属性_PCB培训_03

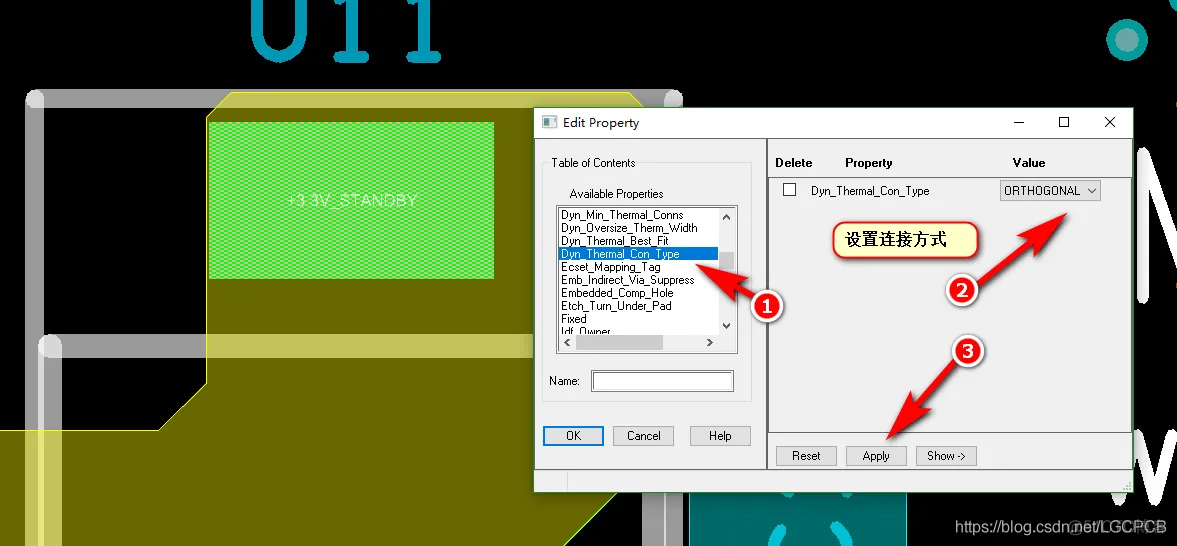

3、然后单击焊盘,在Edit Property对话框中设置如下图:
Allegro PCB中如何给单个焊盘添加十字花连接属性_焊盘_04

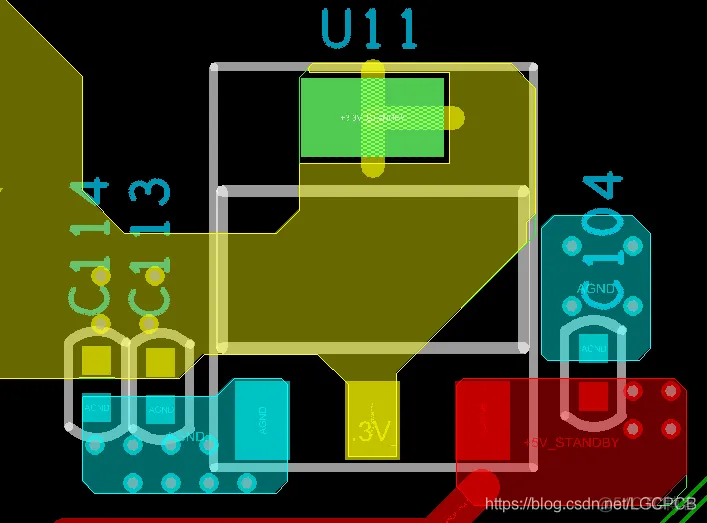

4、设置效果如下图。
Allegro PCB中如何给单个焊盘添加十字花连接属性_Cadence 17.2_05
通孔焊盘设置方法同上
