Allegro PCB中编号修改并反向更新至原理图的步骤

方法步骤如下:

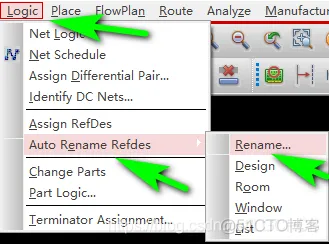

1、打开logic菜单栏下的Auto rename refdes选项下Rename命令,如下图所示:
Allegro在PCB中修改编号反向更新到原理图中_原理图

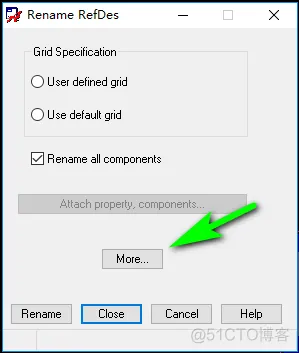

2、软件弹出Rename Refdes对话框如下图所示:

Allegro在PCB中修改编号反向更新到原理图中_Cadence 17.2_02

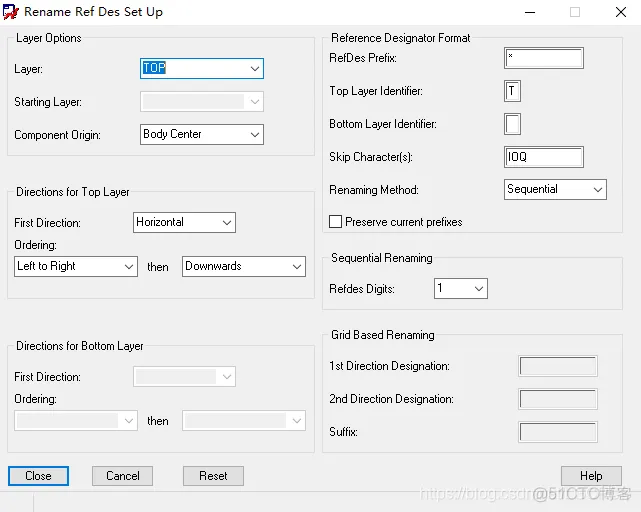

3、然后点击“More…”弹出Rename RefDes Set up对话框,单面有器件的板子设置如下图所示:

Allegro在PCB中修改编号反向更新到原理图中_标签页_03

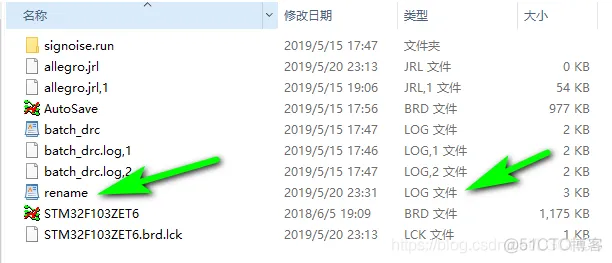

4、点击Close,回到Rename Refdes对话框界面,点击Rename运行,在PCB文件所在路径下会生成一个rename.log的文件。

Allegro在PCB中修改编号反向更新到原理图中_菜单栏_04

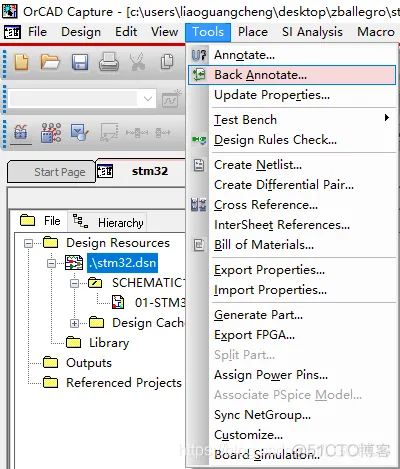

5、打开OrCAD原理图中打开对应的原理图文件,选择Tools菜单下的Back Annotate选项,如下图所示:
Allegro在PCB中修改编号反向更新到原理图中_Cadence 17.2_05

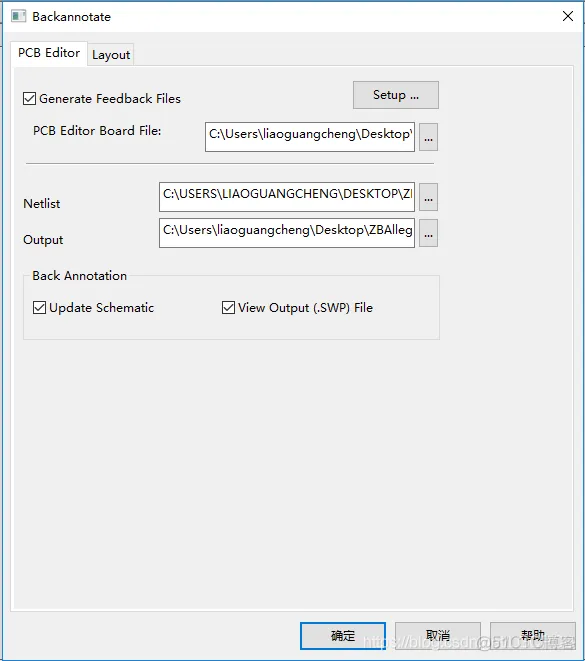

6、软件弹出Backannotate对话框,设置如下图所示:

Allegro在PCB中修改编号反向更新到原理图中_Cadence 17.2_06

**PCB Editor Board File:**这个选择产生反向标注文件的PCB文件.
**Netlist:**选择之前原理图产生网表的文件夹。
output:这个自己随便命名就可以了。

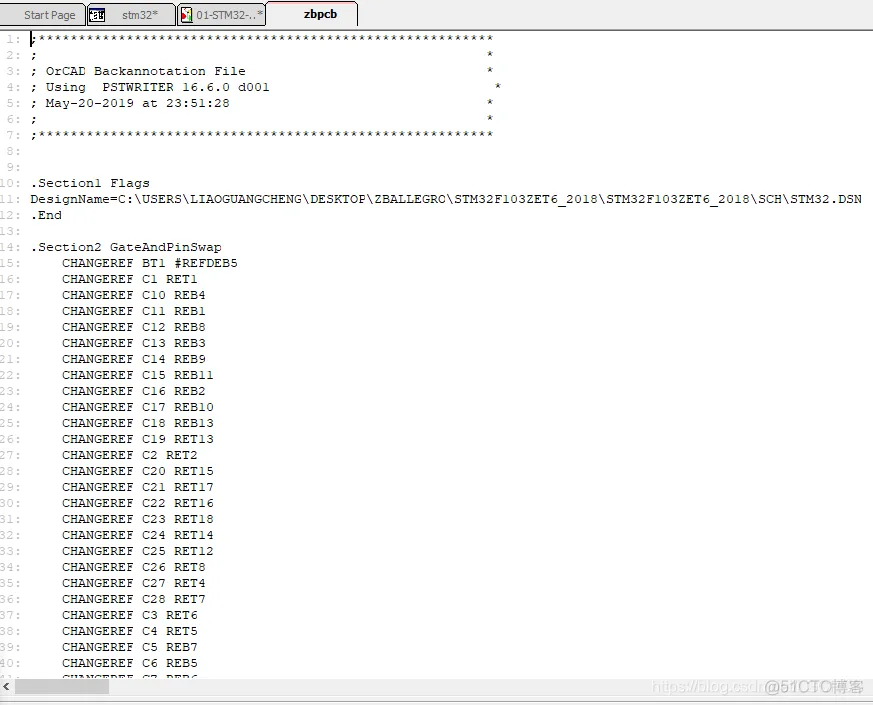

7、反向更新到原理图中后,在OrCAD会弹出这个名字的新标签页。
如下图所示:

Allegro在PCB中修改编号反向更新到原理图中_原理图_07
更新编号后原理图中的元件编号,如下图所示:

Allegro在PCB中修改编号反向更新到原理图中_菜单栏_08

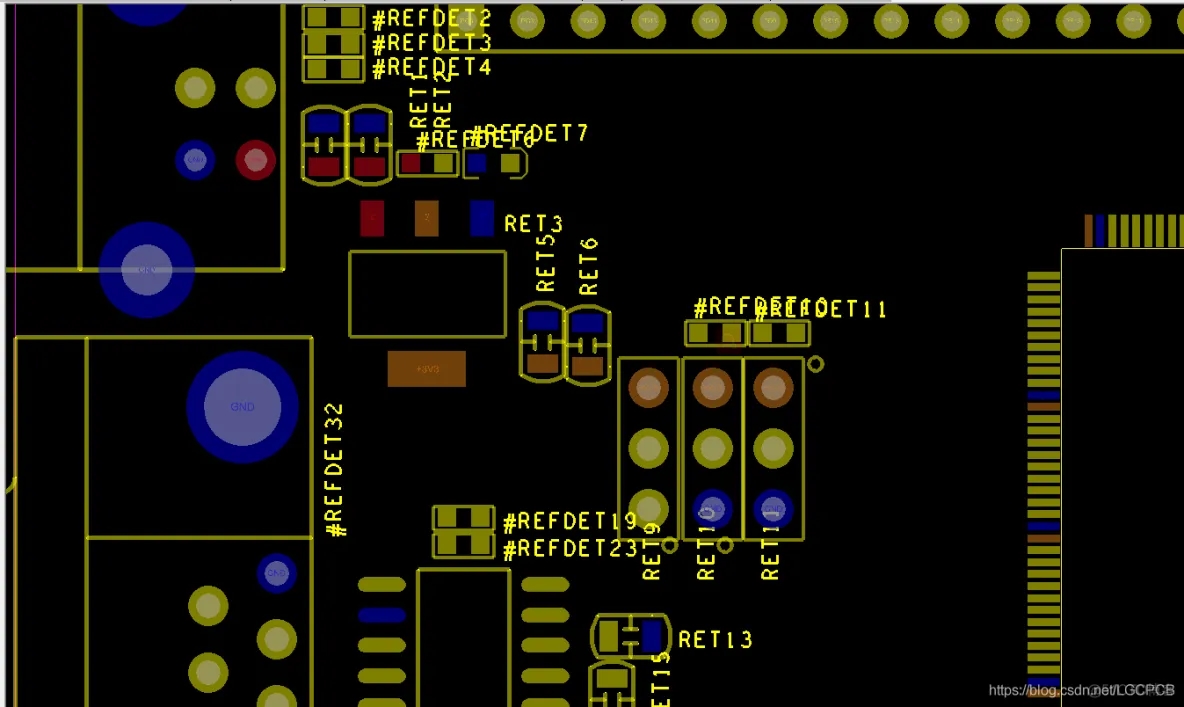

PCB中的的元件编号,如下图所示:

Allegro在PCB中修改编号反向更新到原理图中_标签页_09
