在用Cadence 的PCB设计软件时,总是想着与之前用的Altium Designer 画PCB的样子统一起来。发现用Allegro PCB打开一个已经画完的PCB文件后,发现PCB走线拐弯处有断裂的锯齿状,很难看,让人搞不清楚是不是连接有问题还是电脑显卡问题(我的电脑显示还可以吧)。
查资料与搜索一下,原理是Allegro PCB软件可以设置与修改显示的样子。
修改方式如下:

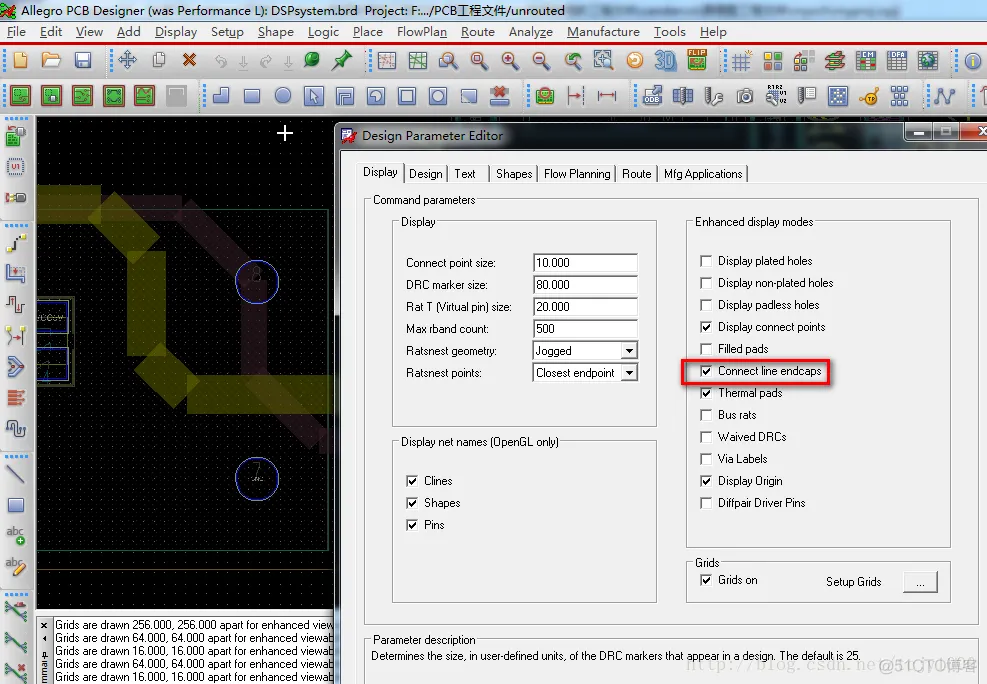

Setup->Design Parameters->Display ,打勾:Connect line endcaps。

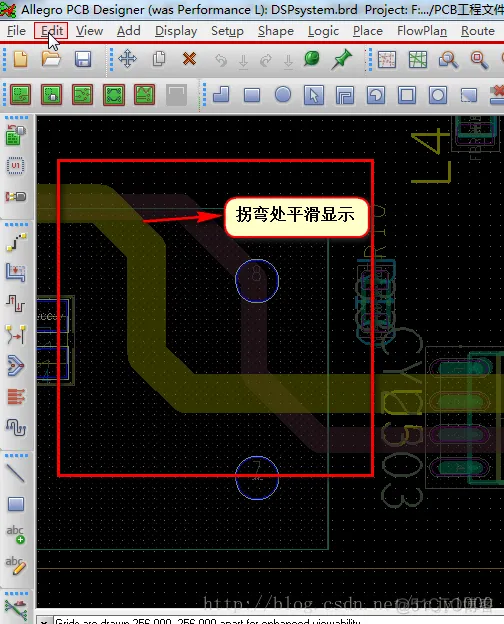

平滑的走线拐弯显示效果图。
