Cadence Allegro PCB走线记忆功能取消

Cadence Allegro PCB如何取消走线记忆功能?
问题描述：
在设计过程中，有时可能会Options侧边栏中手动修改走线线宽，但Allegro PCB默认是会记忆走线线宽的，在连接一个新的网络线时，软件会默认使用连接上一个网络所使用的线宽。例如，对电源网络走线修改了线宽，然而对一些信号线进行布线时就会默认使用的电源网络的线宽，从而又需要手动修改线宽，这样大大降低了设计效率。那么如何取消走线记忆功能呢？

设置方法：

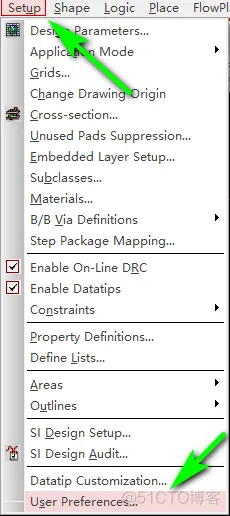

1、选择菜单栏Setup——User Preferences，如下图所示：

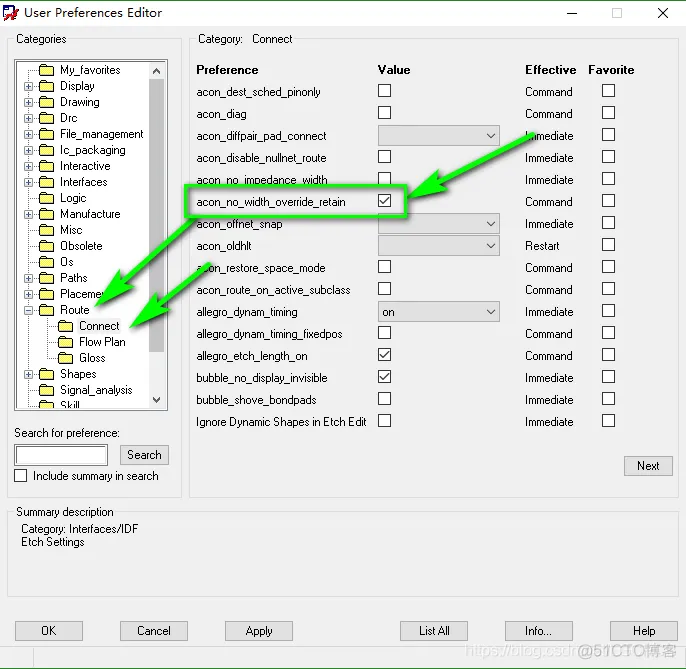

2、在User Preferences Editor对话框下选择Route——Connect，对acon_on_width_override_retian**后面的Value文本框进行勾选，如下图所示：

取消了走线记忆功能，再对新的网络走线时，将按照规则管理中默认线宽走线。
