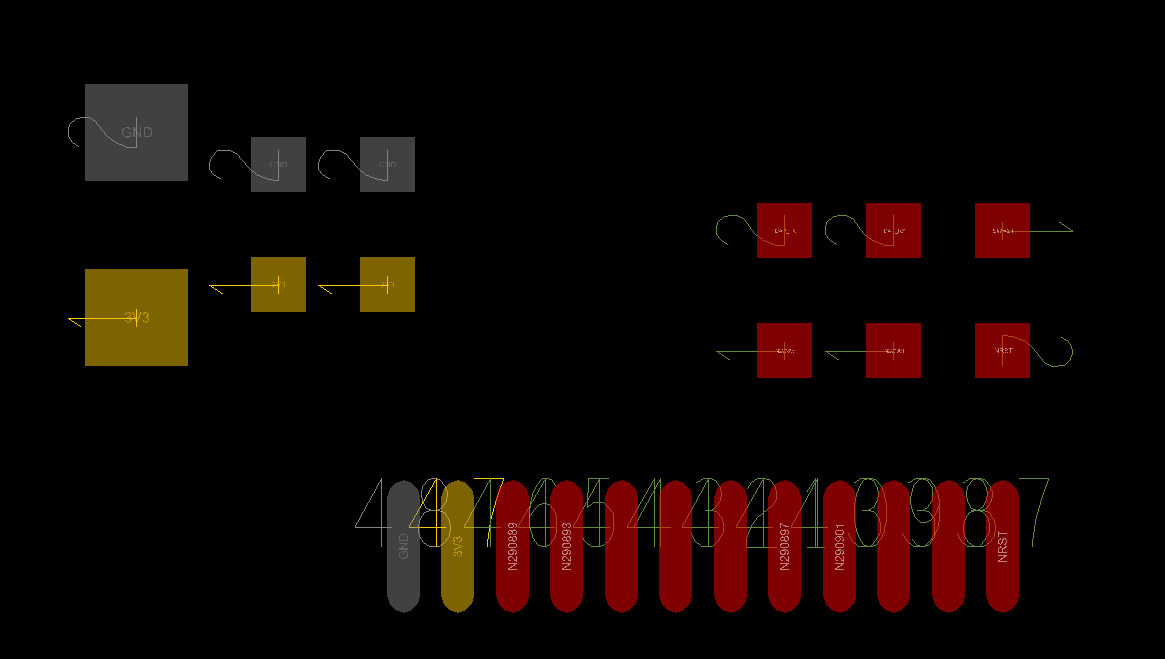

Allegro默认的Pin Number比较大,看起来过于凌乱。
怎么修改呢?

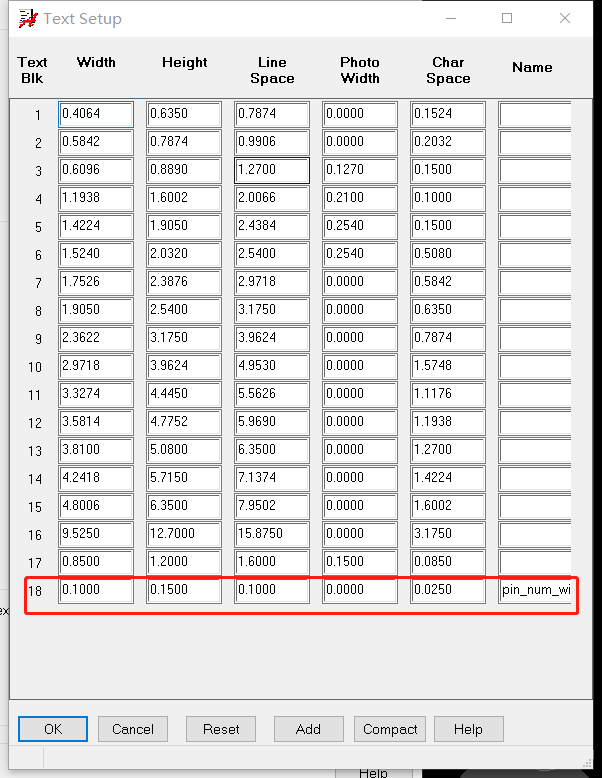

在字体尺寸表中添加一个比较小的尺寸
在PCB文件中,只显示Pin和Pin Number,隐藏其他所有text类型的对象。然后像设置丝印尺寸一样设置即可。具体操作为Edit->Change,然后在Find里只选择Text,Option中设置Text Block为我们之前设置好的Text Block,框选要修改的Pin Number,右键Done即可。

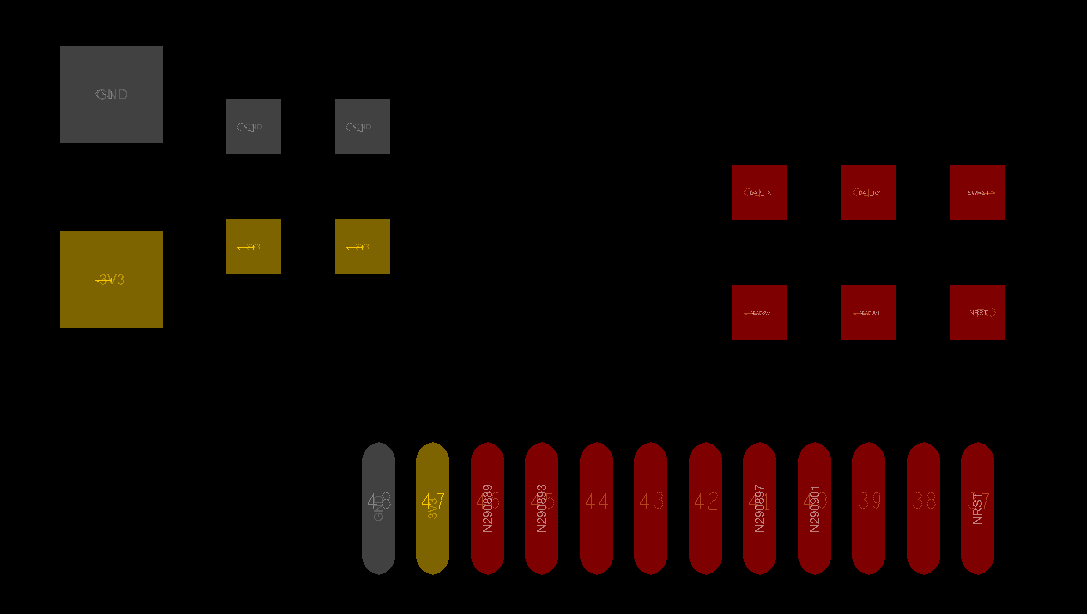

设置好之后效果如下:
