我们在使用Allegro软件进行操作时,会对用户的一些操作参数进行设置,对一些常规的的操作做一些调整。比如光标设置、封装库指定等等。下面我们讲解一下如何对用户的个人参数进行设置,具体的操作如下:
第一步,执行菜单命令Setup-User Preference,如图5-58所示,进入用户环境参数设置窗口。User Preference设置窗口一般用于定义用户的设计环境,是跟具体的设计文件没有关系的,一般参数设置以后,会保存在Home文件夹下面的env文件中,对软件熟练的使用者,可以直接去Home文件夹下面的env文件下进行修改,效果也是一样的。

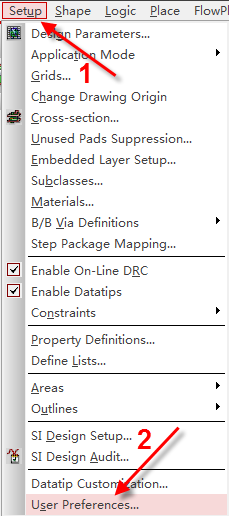

图5-58 用户参数设置示意图
第二步,进入User Preference设置面板以后,如图5-59所示,用户设置界面的左侧是常规参数的目录,右侧是常规参数的设置,具体的释义如下所示:

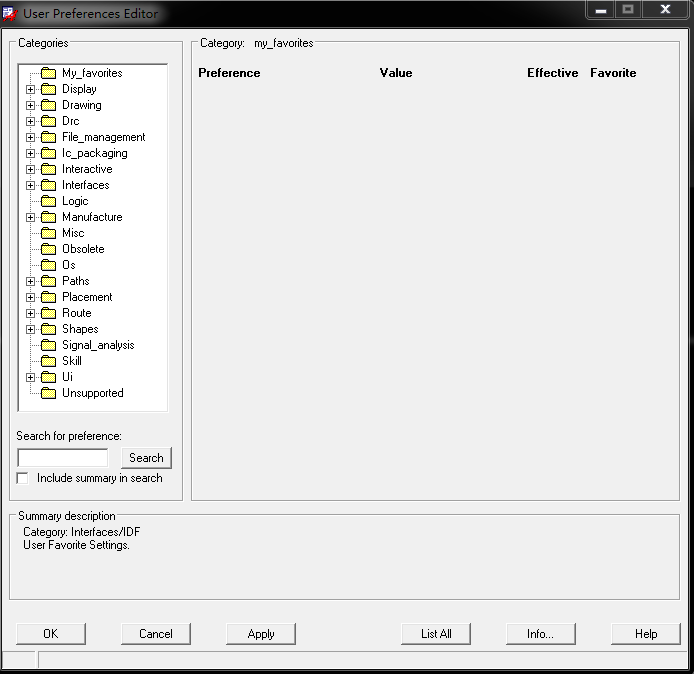

图5-59 User Preference面板示意图
ØPreference:具体功能的名称显示;
ØValue:设置的参数值;
ØEffective:参数设置生效的模式;
ØImmediate:单击OK按钮后生效;
ØRestart:重新启动软件后生效;
ØRepaint:刷新工作区域后生效;
ØCommand:执行下一个命令后生效;
ØFavorite:将常用参数添加到my_ favorite的参数选项;
ØSearch for preference:输入参数关键字,搜索设置选项;
ØSummary description:当把鼠标指针指向具体的参数功能名称时,框内会显示具体的的参数设置功能描述。
