前言
经历了导入网表，和放置器件后，我们就要画板子了，但是必要的 设计 参数也要先准备好，磨刀不误砍柴工。
《一》显示参数
这里主要设置 DRC 报错标志大小和飞线显示类型

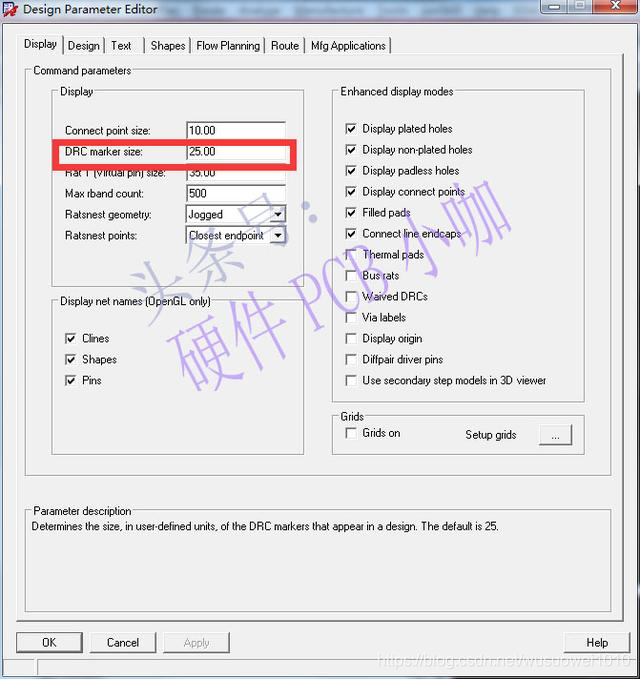

(1)DRC标志可以适当根据板子调整
笔者这里是设置25

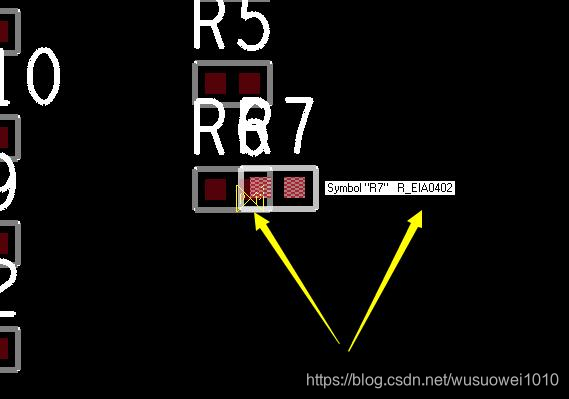

在封装重叠检查出现DRC后，产生DRC标志，这里在封装是0402的情况下，DRC为25实在有点小，但是笔者这个PCB非常密集，板子比较小。30mmX40mm。读者可以根据实际情况适当调整，可以得到比较好的显示效果的。
(1)飞线显示推荐选择直线

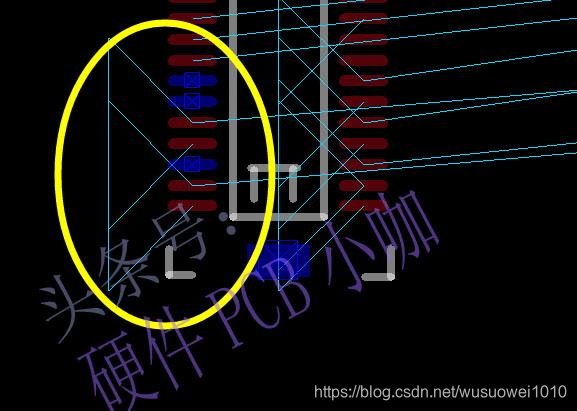

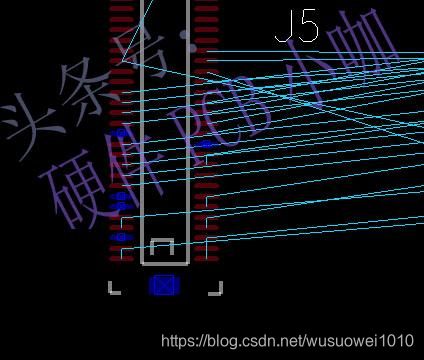

系统 的默认飞线jogged模式，这种的模式飞线显示非常别扭，相信不少刚接触allegro的读者也发现这个问题，常见如下，图中GND网络的下面那几根飞线折弯好几次，给人感觉十分不爽。

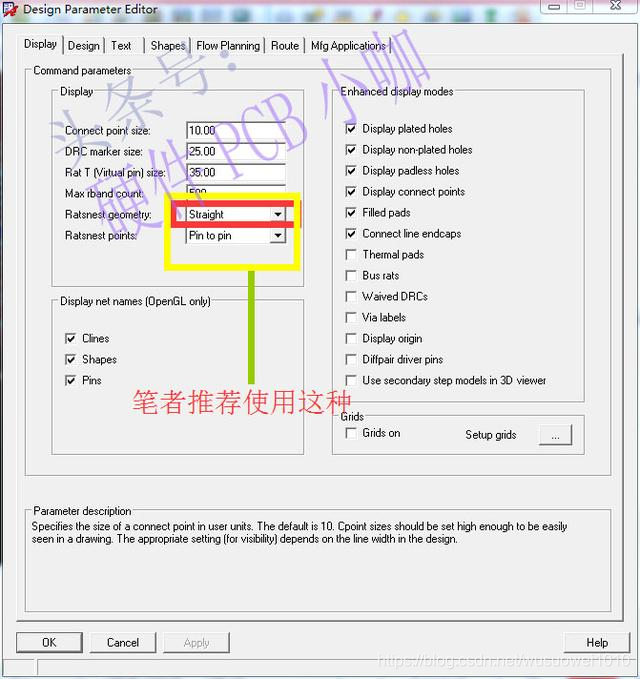

所以，我们常用的是修改成直线显示模式
修改之后，按OK，查看我们之前的器件的飞线，已经可以非常人性化的显示飞线了
《二》网络查看方式
网络名字可以帮助我们加快我们的设计速度，一个优秀的 PCB工程 师或者一个画PCB的高手必定是有高效的方法。
在allegro中网络名字可以显示在线上，也可以显示在铜皮和 引脚 上，而且支持单独设置显示与否。

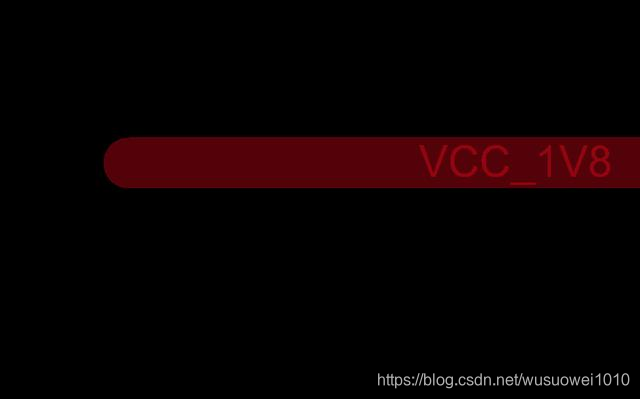

显示在Cline：

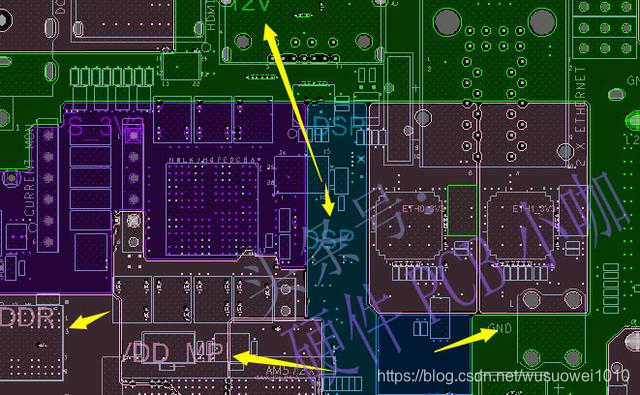

显示在铜皮：

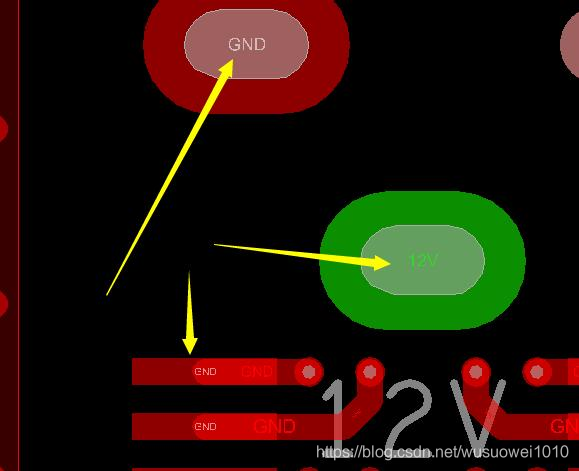

显示在焊盘
《三》增强显示模式
这里可以选择显示各种 类 型的孔是否需要显示，原点是否显示等等，充分的考虑到了使用者的个性和爱好习惯等等
笔者喜欢采用透明焊盘和显示原点

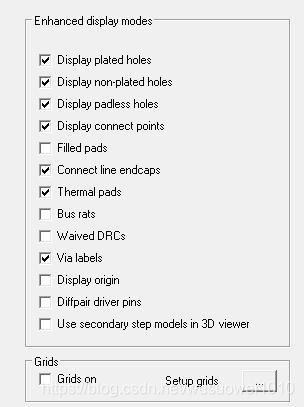

笔者的设置如下

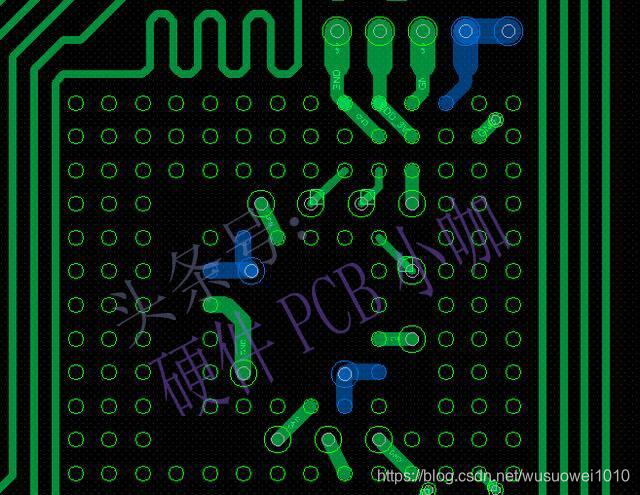

我这里的设置可以看到焊盘都是不填充的，非常炫酷
