PCB设计-Allegro入门系列：Zcopy命令和标注命令

Zcopy可以实现不同Class的复制，往往我们用于板框内缩20mil 的作用

而一个PCB板最好在外形上标注PCB的尺寸，如果有结构图有标注则另当别论，但是一般没有标注的话，我们可以手动在PCB上实现标注。

《一》Zcopy

Zcopy支持不同Class的复制，也支持如板框的内缩、外伸的高级功能，在本讲只讲一下Zcopy板框来实现布线的Route keepin方法。

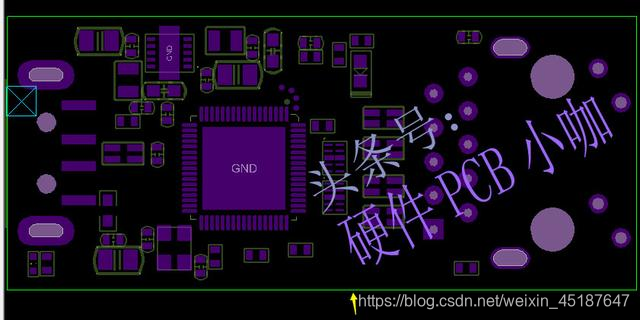

(1)如图所示，我放置了器件之后箭头指的是绿色线，这里是我的PCB的Board Genometry->Outline,

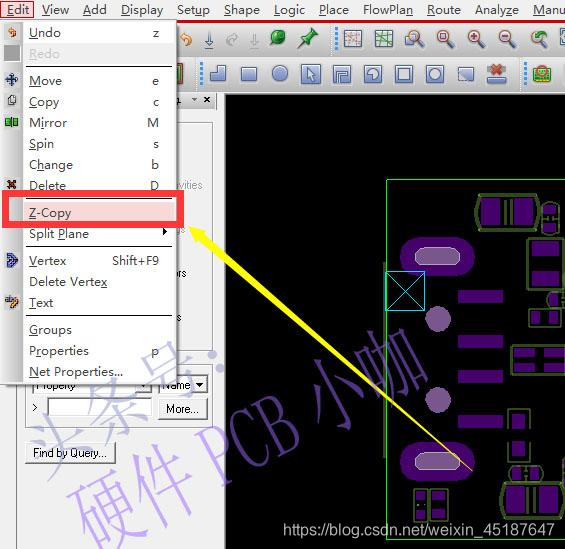

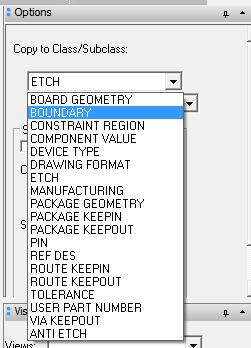

(2)Zcopy命令在Edit菜单下，我们点击Edit-》Zcopy，找到Route keepin，

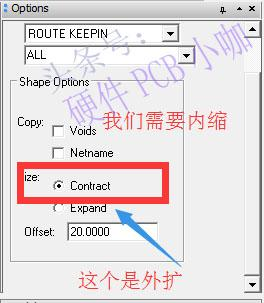

(3)下面的选项第一个是内缩，第二个是外扩，我们选择内缩，填上20mil

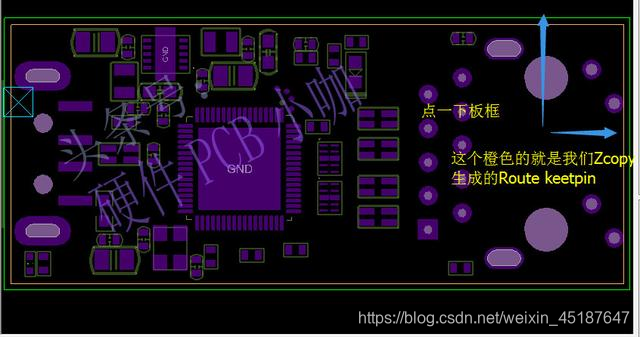

(4)点击一下板框层就会自动帮我买生成一个Route Keepin内缩20mil的层了。

这里顺便讲一下在Zcopy下延伸一下PCB 设计 常用的20H做法。

是指 电源 层相对地层内缩20H的距离，当然也是为抑制边缘辐射效应。在板的边缘会向外辐射电磁干扰。将电源层内缩，使得电场只在接地层的范围内传导。有 效的提高了EMC。若内缩20H则可以将70%的电场限制在接地边沿内；内缩100H则可以将98%的电场限制在内。针对EMC。

笔者一般设置

(1)板框层Outine层内缩20mil作为keepin然后铺上GND层，

(2)接着删除Route-》keepin在电源层设置内缩60mil，铺上电源层

(3)再次删除删除Route-》keepin，板框层Outine层内缩20mil作为keepin，否则会提示第一步的GND报错，因为第一步的是内缩20mil。

《二》标注

Dimension Environment支持 XY 二维标注、线性、角度等等，读者感兴趣可以都去尝试一下，这里对PCB进行简单标注做一次演示

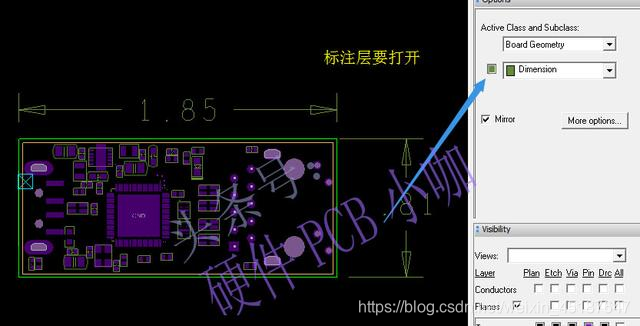

(1)标注是在 菜单栏  的Manufacture里面，点击【Manufacture】->【Dimension Environment】，打开标注层。

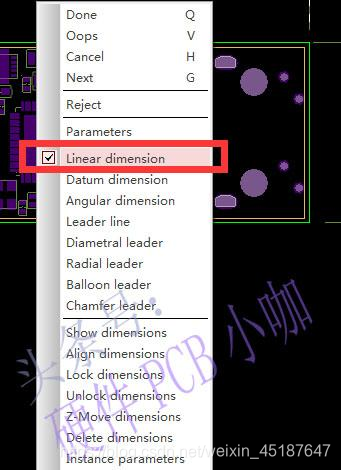

(2)选择线性标注

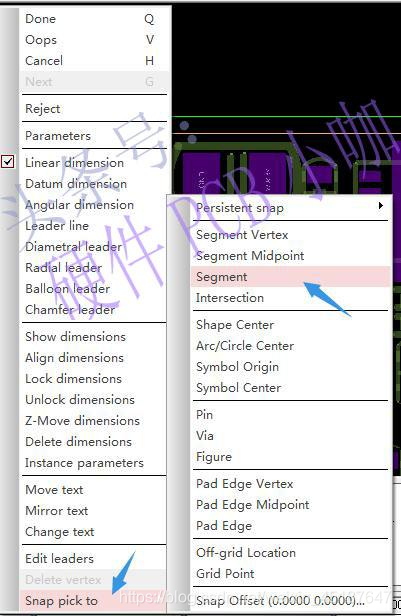

(3)分别点击PCB的长边和短边的角，实现了长宽标注。注意抓住的时候采用

pick命令，这样才精准！

(4)最后的效果标注图如下：
