PCB设计-Allegro入门系列第六讲：环境变量与快捷键设置

Allegro作为一款高速PCB设计的 EDA 软件，有完善的约束规则设计和信号完整性电源完整性仿真等各种专业工具深受电子行业从业者喜爱。

对于该软件来说，电子从业者接触最多的就是Allegro的画板功能，磨刀不误砍柴工，

经历了之前几节的封装知识讲解，今天就先讲env设置快捷键。

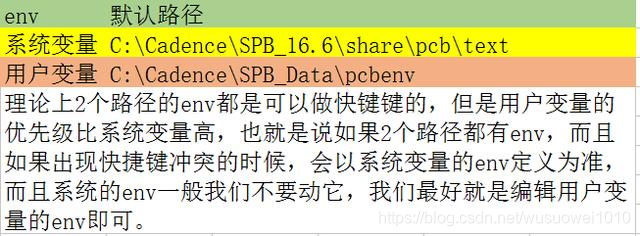

Allegro有2个e nv文件 可以设置快捷键。

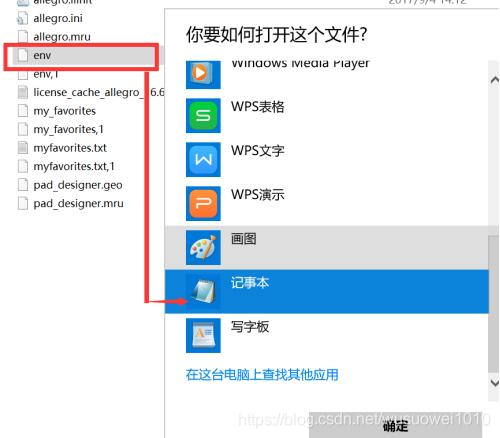

找到env后用记事本打开既可以编辑

简单介绍一下快捷键用到的命令，主要有2个，一个是Alias，另外一个是Funckey。

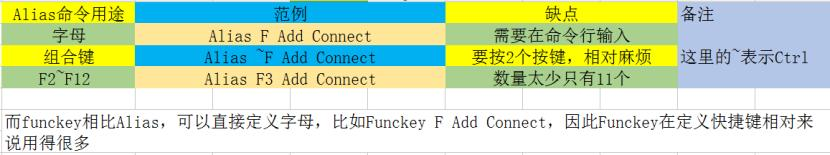

1.定义连线功能快捷键，这里用3种不同命令演示。

（1）用字母FAlias F Add Connect

（2）用组合键如Ctrl+F Alias F3 Add Connect

（3）F2~F12 Alias F3 Add Connect

2.妙用系统自带的注释

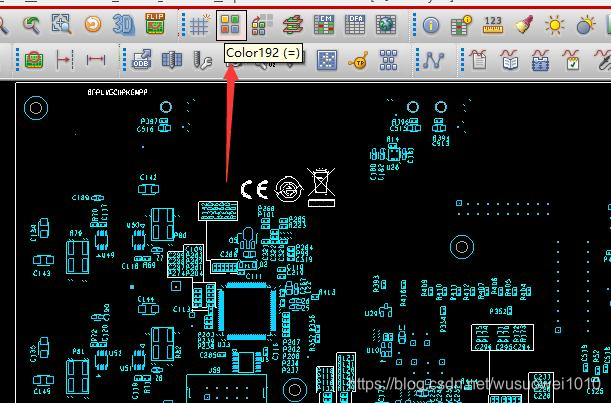

很多时候我们想设置快捷键的时候却不知道我们想点击的快捷键是什名字，这个就比较尴尬了，比如说我们想用L实现颜色管理器快捷方式，我们可以直接把鼠标放置在颜色管理器上面，他上面会显示Color192，这种就是注释功能，我们就可以用快捷键来实现了

《三》妙用jrl日志查找

第二种方法方法不错，但是如果想对各 类  菜地里面的功能进行快捷键设置就痛苦了，因为它藏在里面去了，你找不到了是吧！不怕，这个时候我们要妙用jrl日志来帮我们。

比如我们需要设置

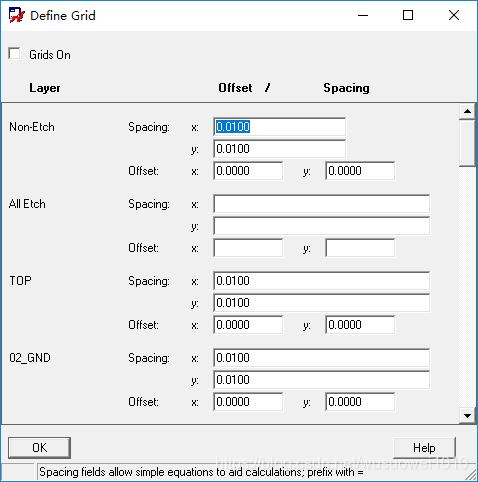

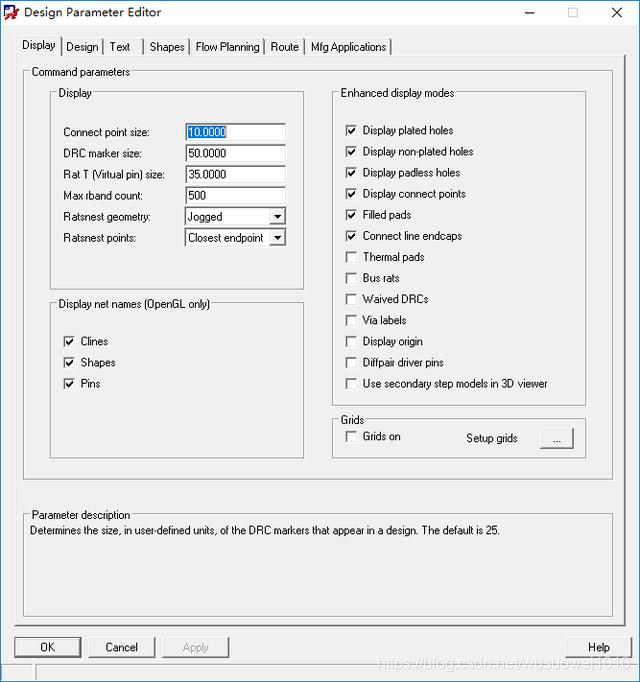

这个设置栅格界面的快捷键，打开之后我们就退出PCB。

在PCB的路径下找到

看到下面就知道他对应的功能名称叫做define grid

那么我们就可以用Alias 或者Funckey来定义了

Alias G Alias define grid

或者 Funckey G define grid

最好添加这个funckey Esc Cancel，个人觉得，按住Esc退出当前操作这个命令使用次数非常频繁！强烈推荐！

最后附上本人列出的几个快键键提供给大家参考，完整的env大家可以留言给我。

funckey D delete

funckey E move

funckey M mirror

funckey R iangle 90

funckey S slide

funckey Z undo

funckey L color192

##这个color92就是用上面的第二种方法找到的颜色设置界面
