【本文摘要】

考虑到Allegro软件的操作难度，所以本文将为大家图文演示该软件如何转换Gerber、钻孔、坐标、BOM文件和装配图的详细操作步骤。

同时，给大家推荐一个更简便的工具，可以一步转换各类文件，直接下拉到文末可以免费下载使用。

一、Allegro软件丨PCB转生产文件步骤详解

1、Gerber文件转换

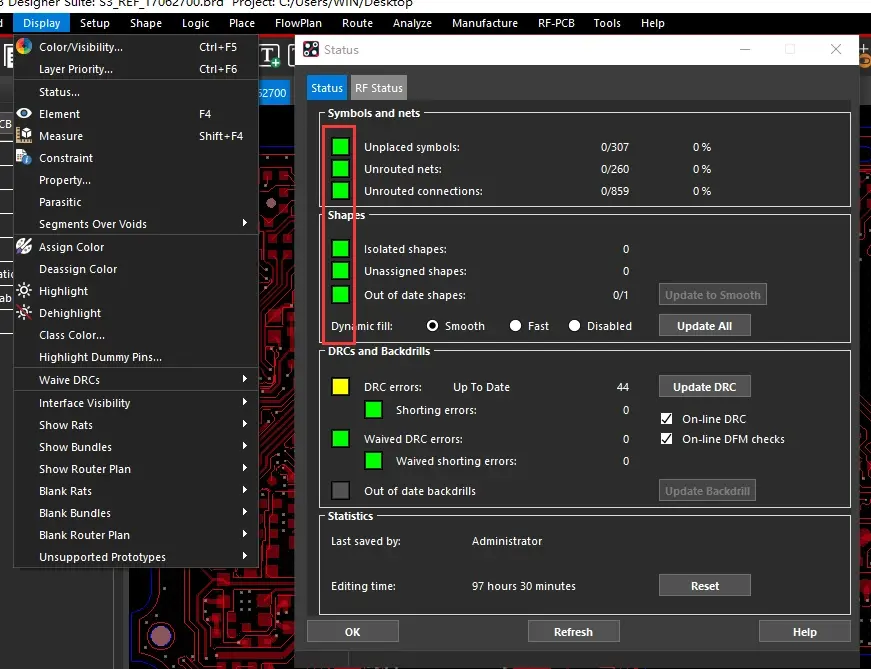

● 首先检查PCB状态，Satus显示结果全为绿色即可。

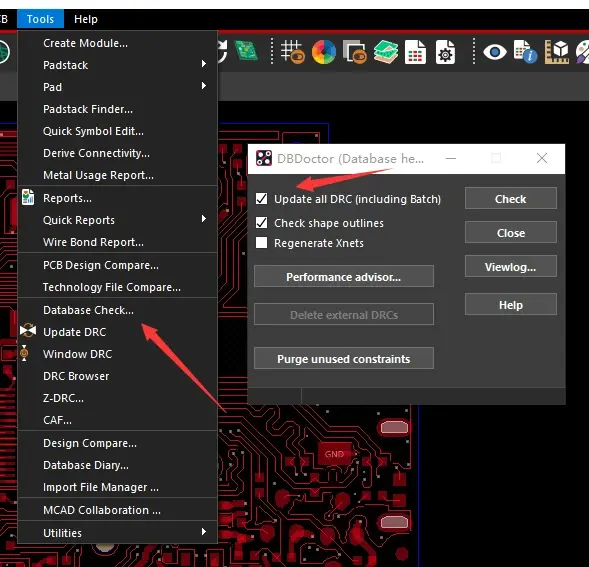

● Database Check检查，该操作需要运行至少两遍。

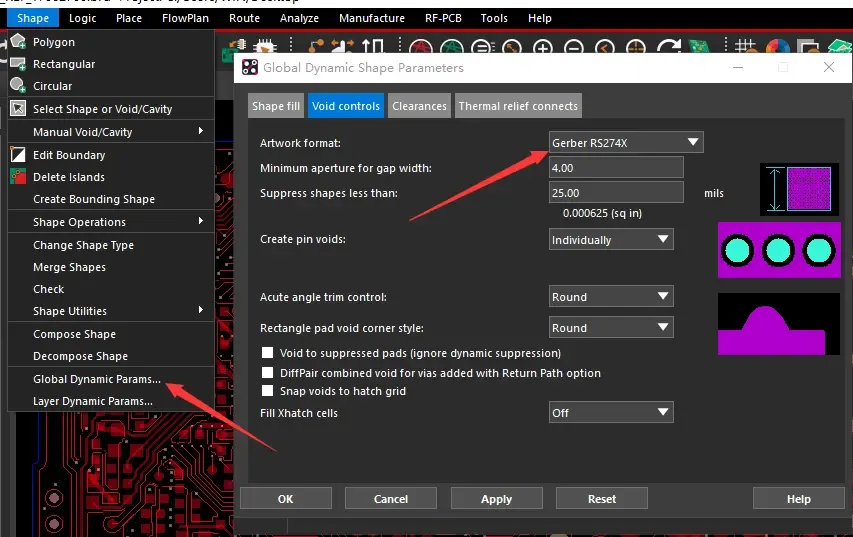

● Gerber输出设置。

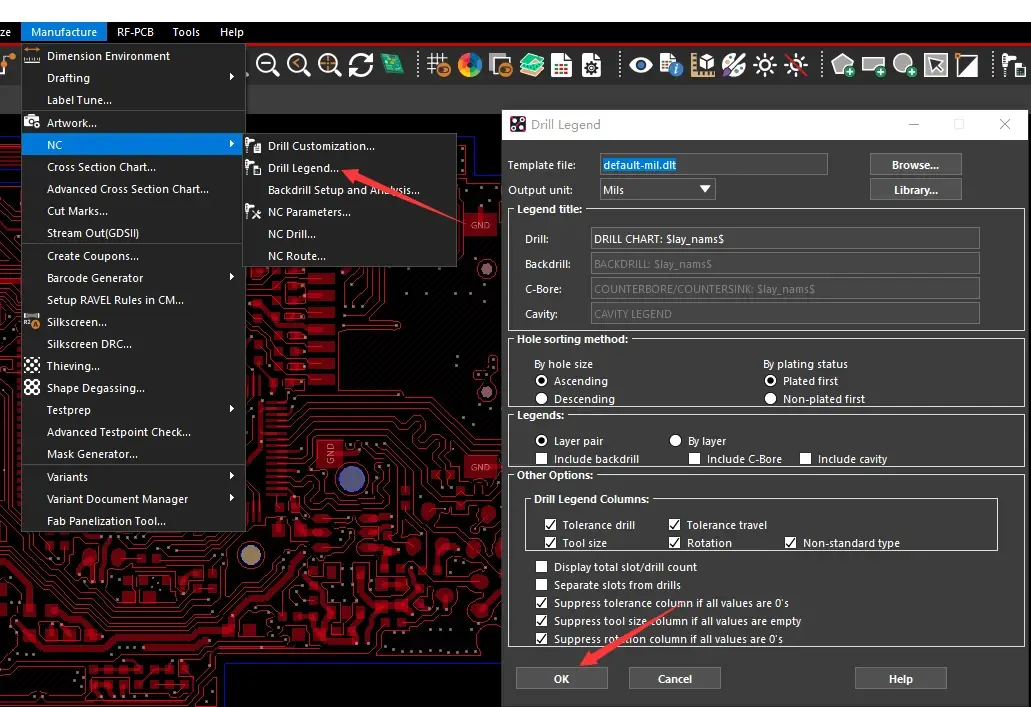

● 生成钻孔表，选择Manufacture→NC→Drill Legend。

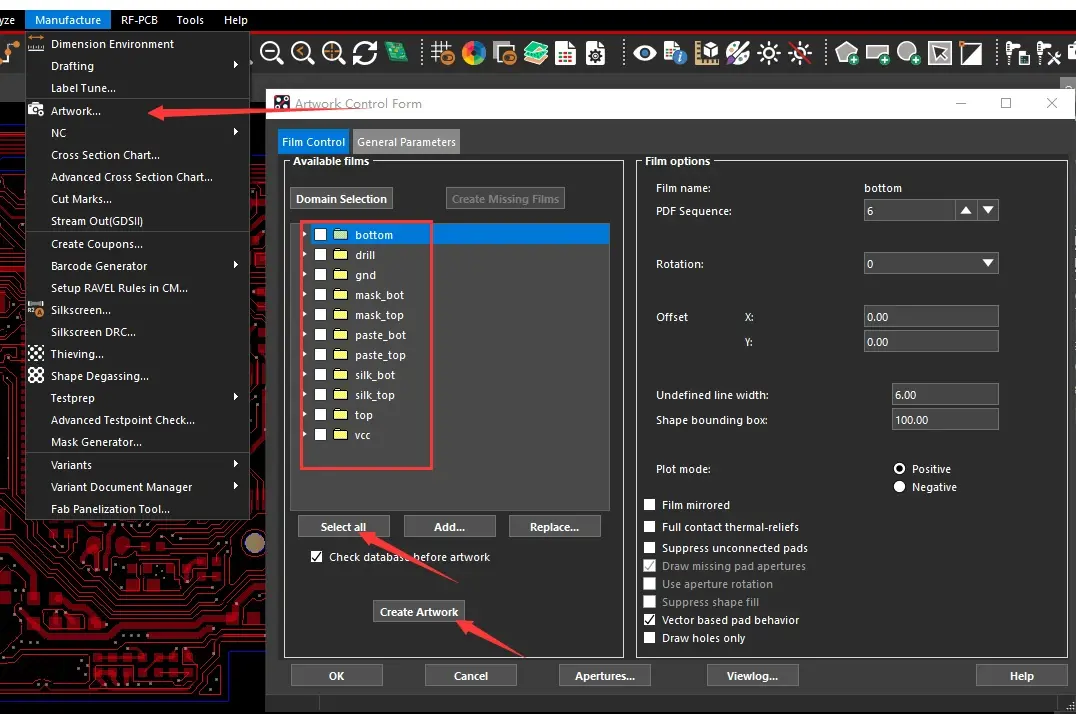

● 生成Gerber文件。

2、Excellon钻孔文件转换

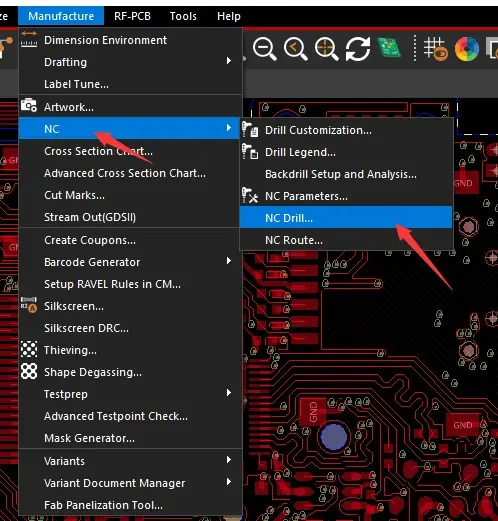

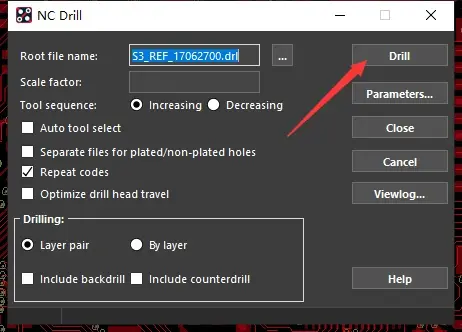

● 选择Manufacture→NC→NC Drill。

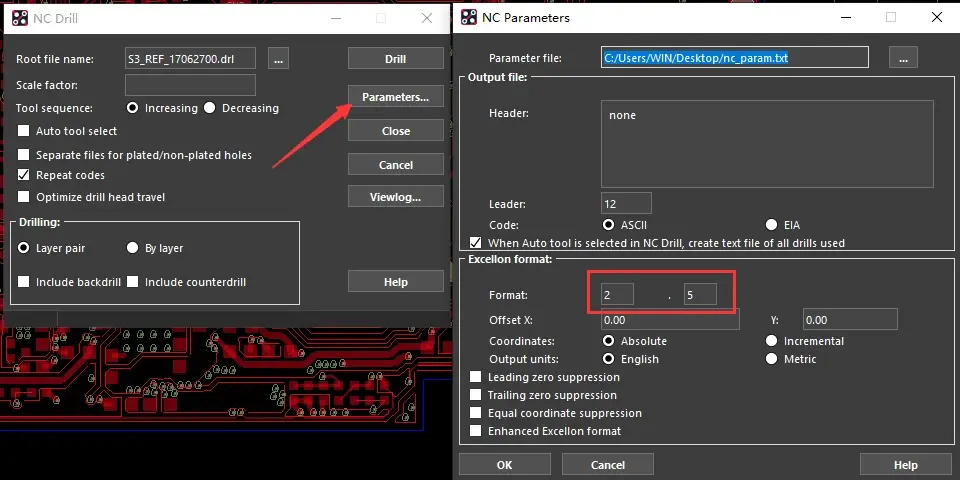

● 钻孔文件输出设置。

● 点击Drill执行输出。

● 整理资料并发给板厂（投板之前，最好使用文末工具检查资料）。

3、坐标文件导出

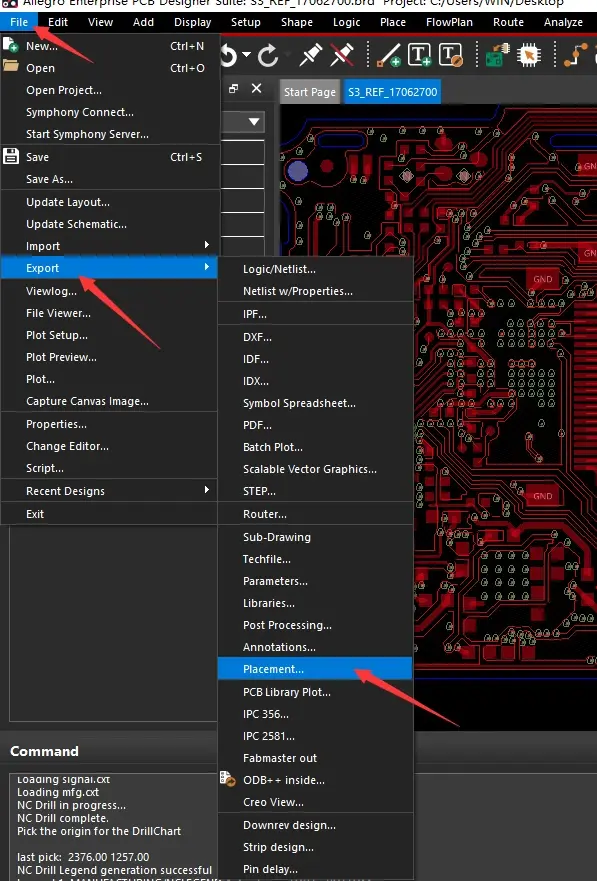

● 菜单栏点击File→Export→Placement。

● 此时会弹出Export Placement对话框，输出的坐标文件默认文件名为place_txt.txt，默认保存路径为PCB文件所在的文件夹。

Placement Origin：输出坐标值； Symbol Origin：按照封装原点输出； Body Center：按照几何中心输出； Pin1：选择1脚坐标输出。

● 常规设置如下所示图，单击Export即可输出坐标文件。

4、BOM文件导出

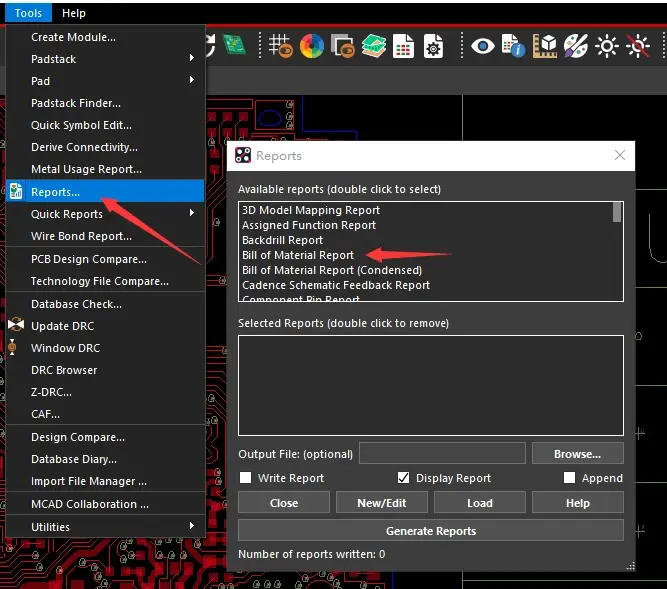

● 首先选择Allegro菜单Tools→Reports...。选择后会弹出下面对话框。

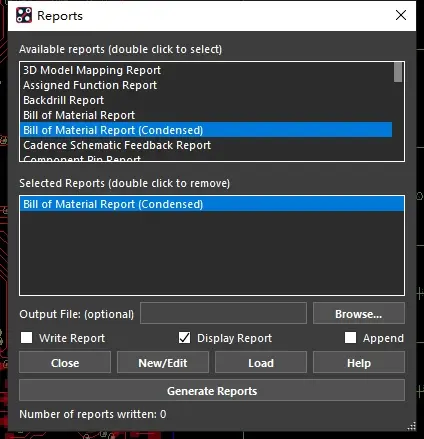

● 在对话框中选择Bill of Material Report或者选择Bill of Material Report（Condensed）。选择后双击，将其添加到下面的一个框中。

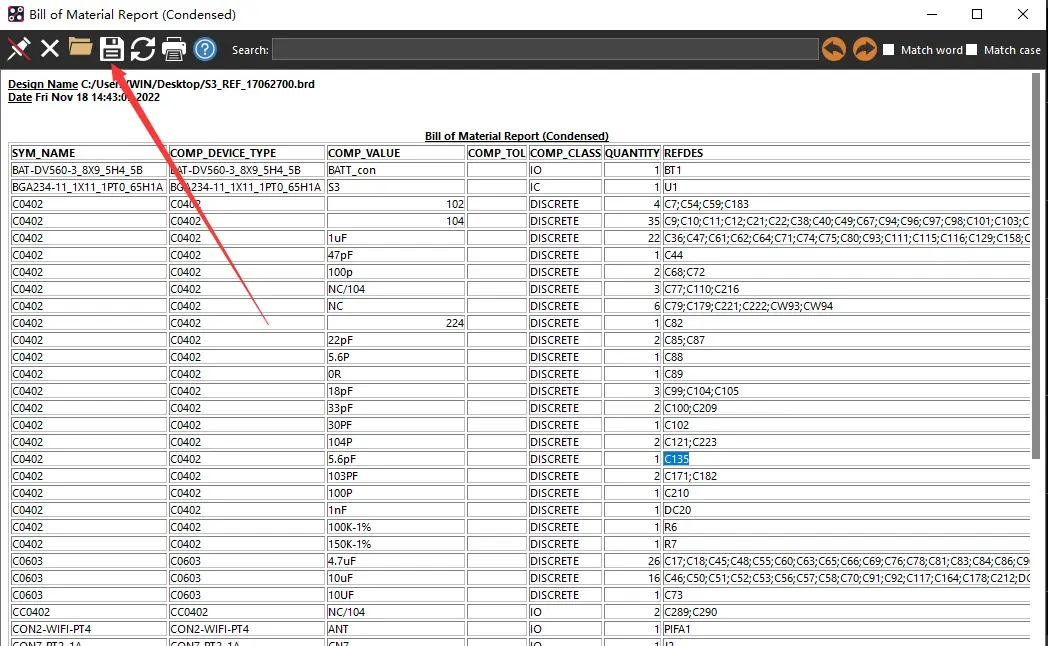

● 点击Report按钮，即可打印出BOM清单。然后点击上方的保存按钮，保存为HTML格式文件。

5、装配图导出

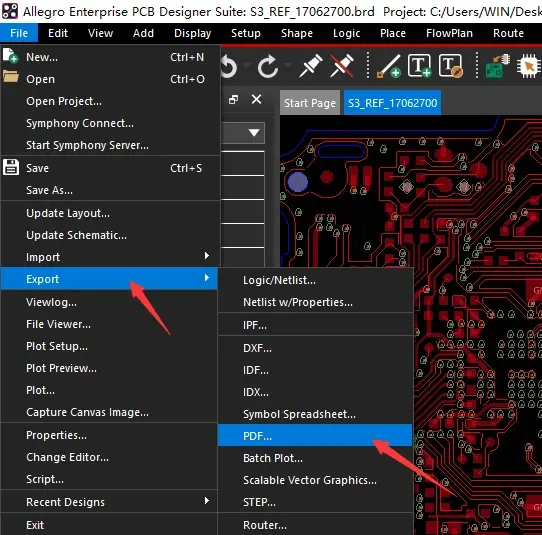

● 出装配图，是用导出PDF功能实现的。导出时，指定我们建立的顶层装配层和底层装配层。

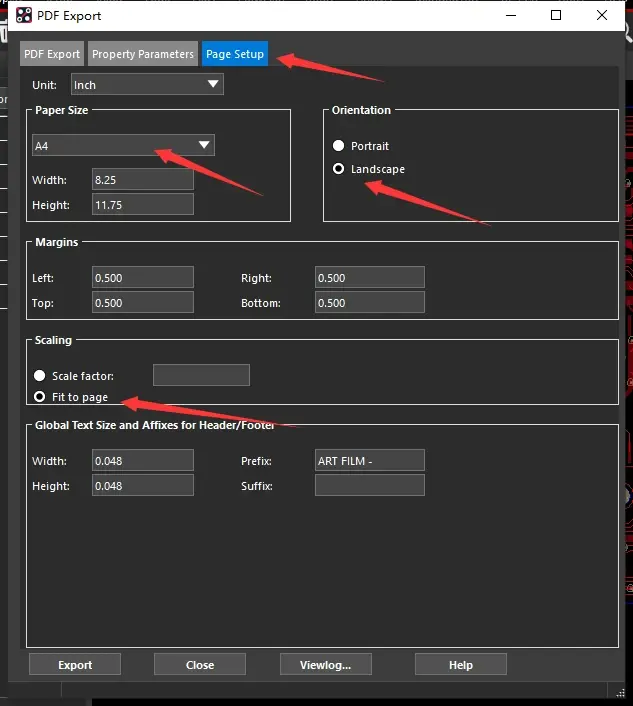

● 设置打印页信息，切到页设置页，选A4纸，横向，适应页面，其他参数用默认。

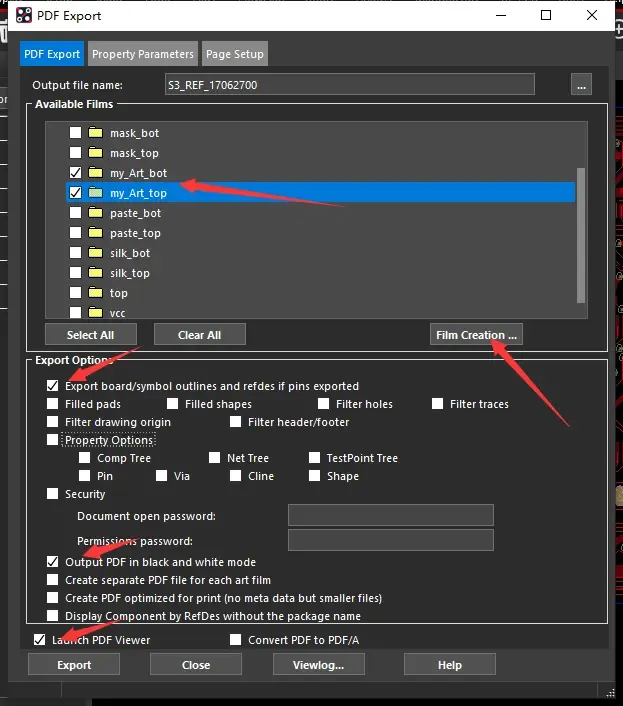

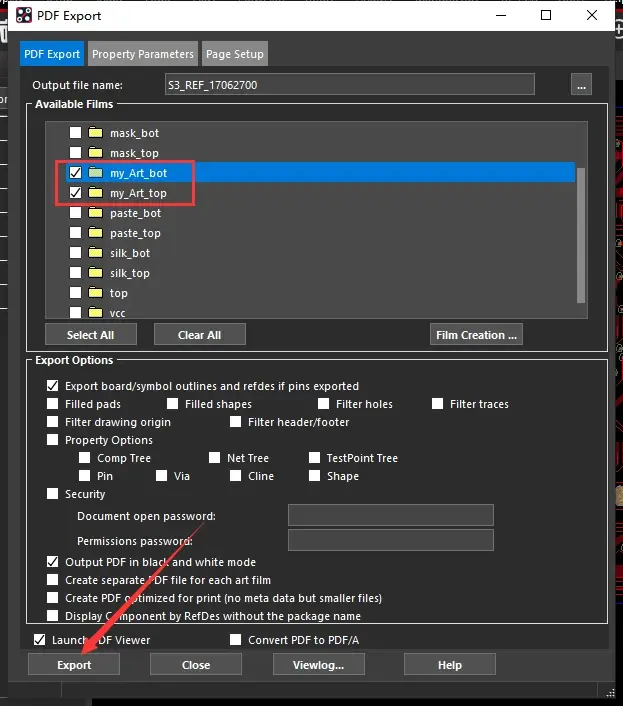

● PDF导出页面的设置，勾选我们建立的顶层装配图和底层装配图。不勾选导出选项的第一条，勾选黑白打印（如果彩色打印的话，根据配色的不同，有些元素看不清，e.g.黄色），因为顶层装配图是反的，所以要镜像一下，点击底层装配图，点击Film Creation。

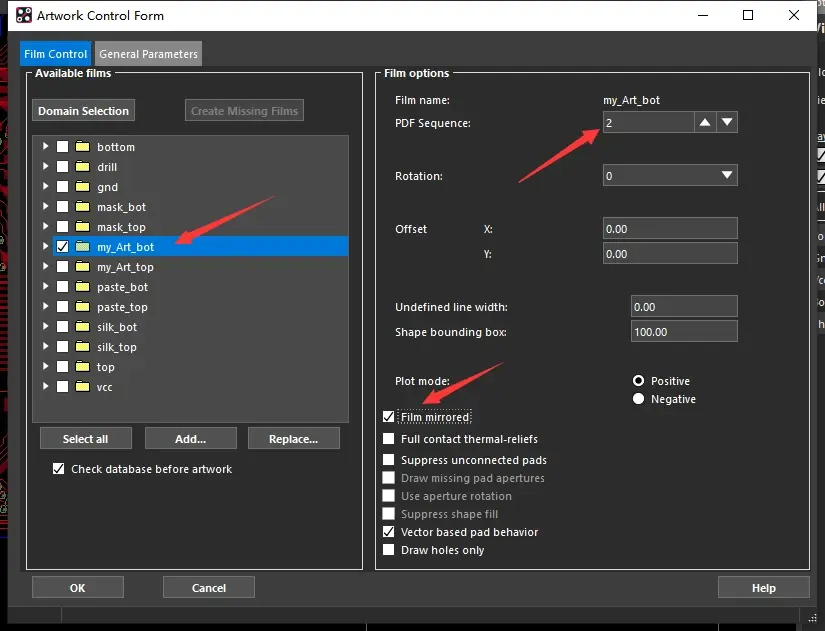

● 设置底层菲林的镜像显示，勾选底层装配图，分配图号为2， 勾选菲林镜像显示。

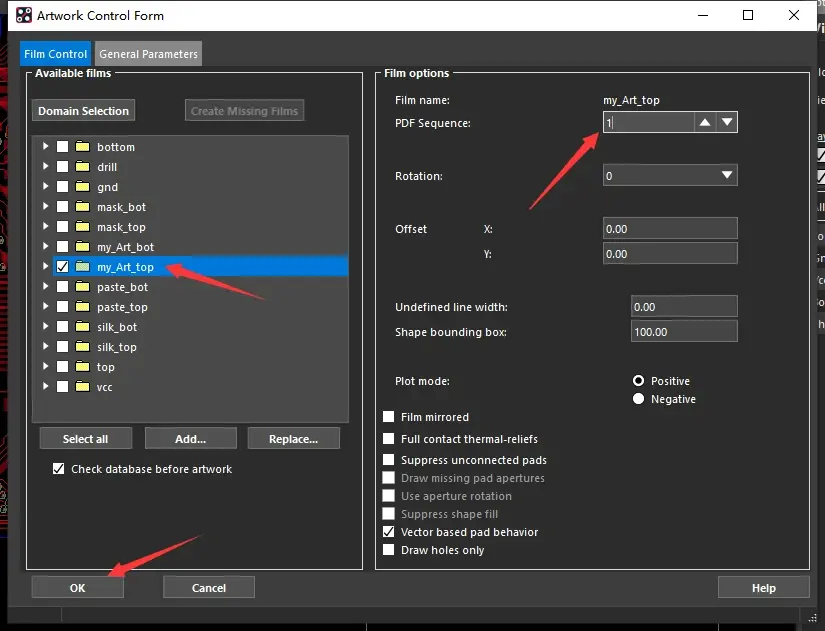

● 勾选顶层装配图，分配图号为1，点击确定，回上一页。

● 导出装配图，重新勾选顶层装配图和底层装配图，点击导出。

二、华秋DFM软件丨PCB转生产文件步骤详解

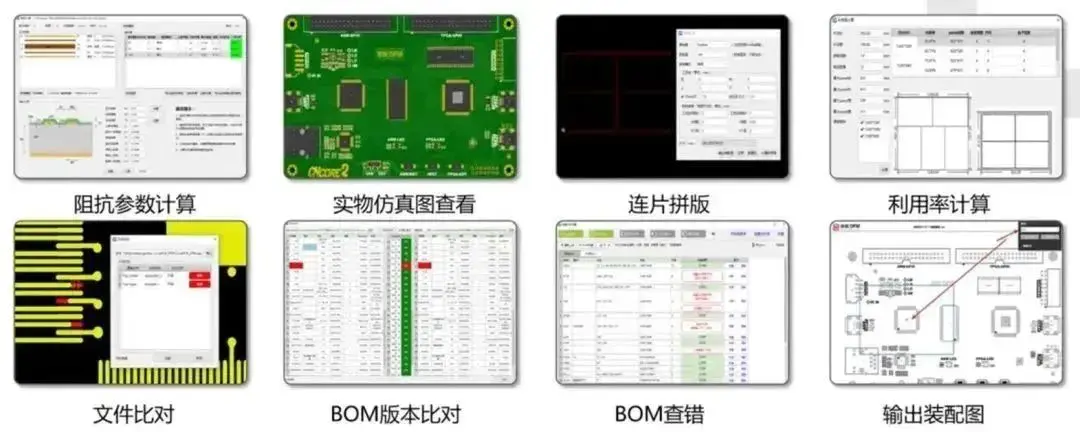

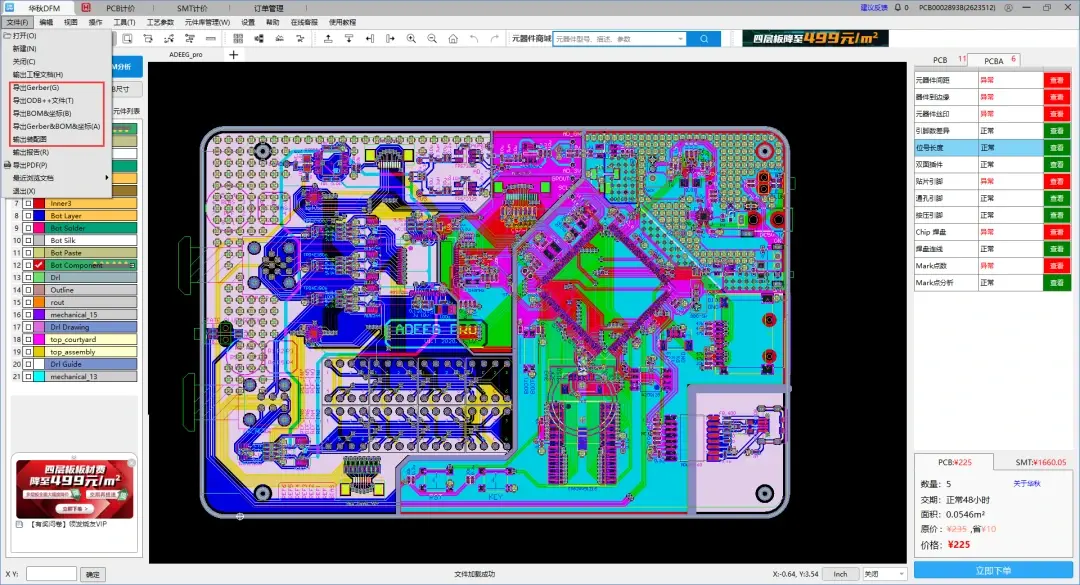

特别推荐华秋DFM软件，因为对比Allegro转换生产文件的复杂操作，华秋DFM可以直接一键导出Gerber、坐标、BOM文件，一键输出装配图等多格式文件，让PCB设计文件转换生产文件变得更加便捷简单，并提高工作效率。

华秋DFM软件是国内首款免费PCB可制造性和装配分析软件，拥有500万+元件库，可轻松高效完成装配分析。其PCB裸板的分析功能，开发了19大项，52细项检查规则，PCBA组装的分析功能，开发了10大项，234细项检查规则。

基本可涵盖所有可能发生的制造性问题，能帮助设计工程师在生产前检查出可制造性问题，且能够满足工程师需要的多种场景，将产品研制的迭代次数降到最低，减少成本。
