Line转Cline:Allegro中线条转换方法

阅读数 994
点赞 19
article_banner

分三点来讲:

第一点,首先,你要知道line是没有电气属性的线,cline有电气属性;

第二点,遇到了需要转换的情况。

第三点,怎么把line转为cline。

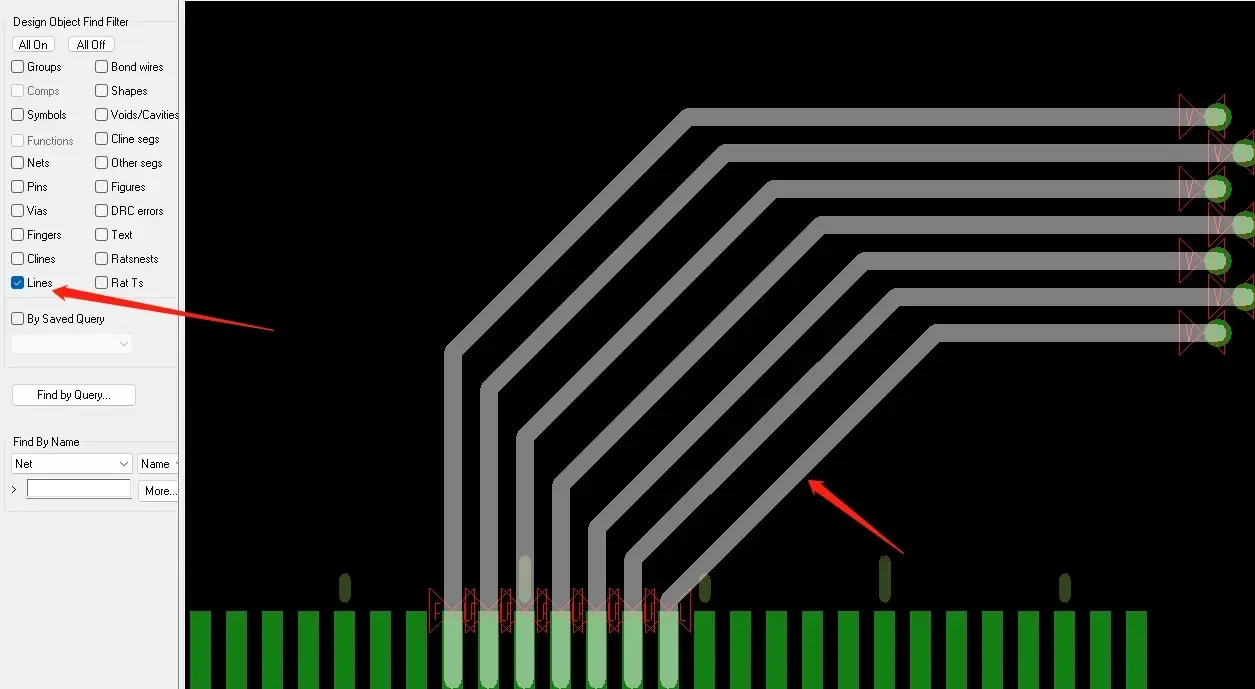

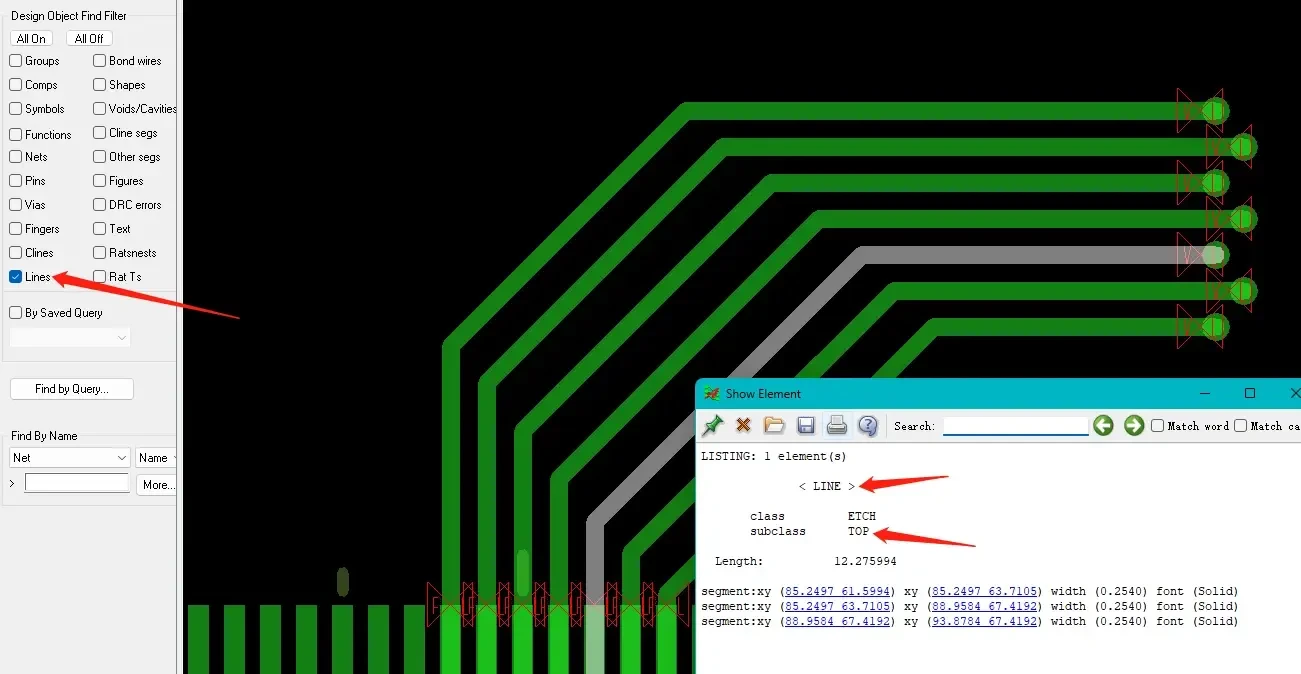

这个线在top层,但是是line属性

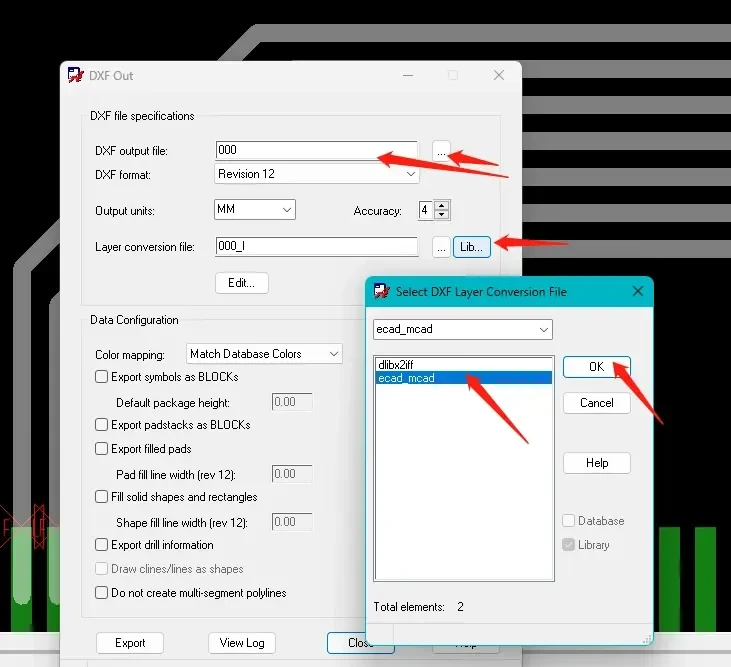

选中你的line-file-export-dxf,见下图


导出文dxf文件,见下图

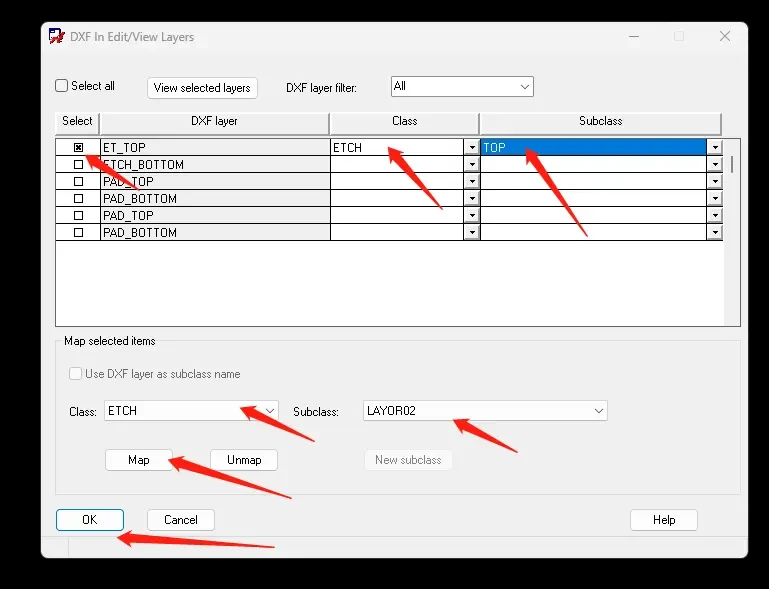

再需要导入的PCB里面新建一个etch(eg:layor02)层,把刚才导出的dxf导进来,

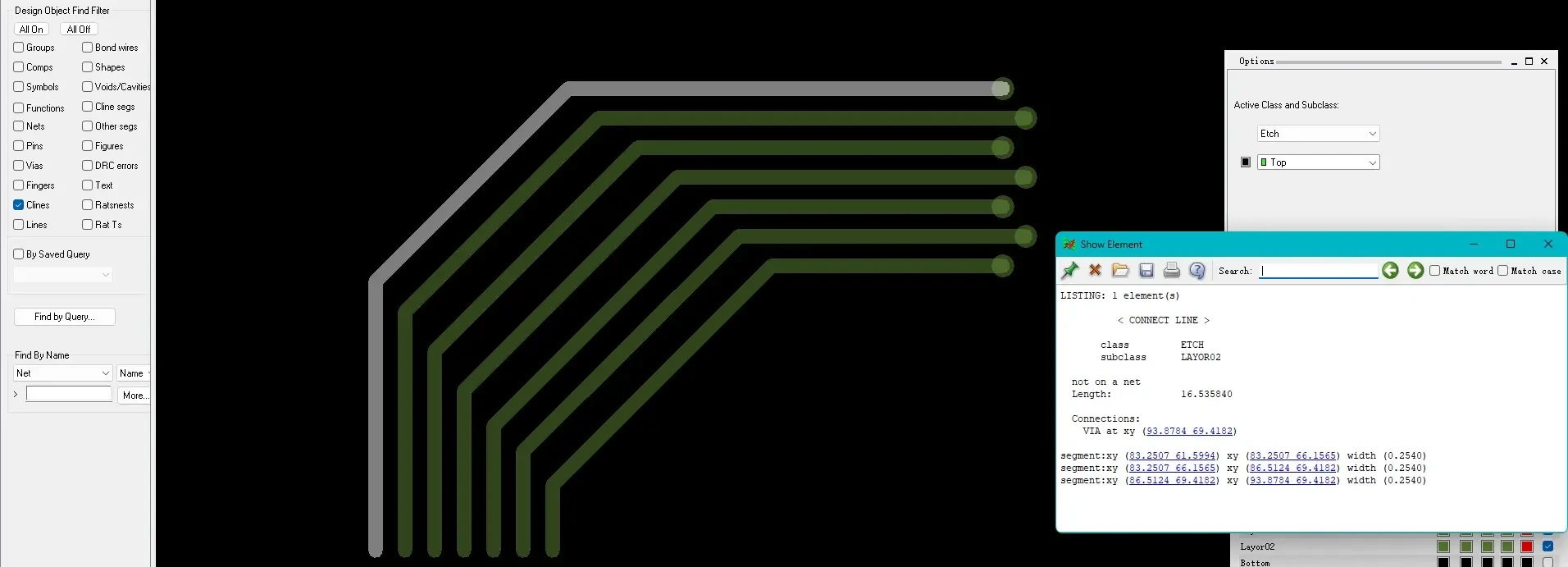

此时line变为cline
