一、阿狸狗数据抽取工具安装

阿里狗数据抽取工具说实话 很好用，但是应用教程写的小白真的看不懂，我也是尝试多次才按装可以。其实很简单的。

1、下载阿里狗数据抽取工具

[Allegro Extract 数据抽取工具] https://pan.baidu.com/s/1Z15dcg5IFvO-4-oKgr6VMQ?pwd=vvtr 提取码：vvtr

从图上可以看出有两个版本，其实就是老版本和新版本了，看个人需求吧。我选择的是新版本。缺点就是需要太w10以上的电脑，到今天也不算缺点了吧。

阿里狗数据抽取工具所有文件

2、安装依赖环境

从上图可以看到“VC运行库”，这个很重要，成败在此一举。此库下总共两个文件夹，总共四个文件。四个文件依次安装一遍，不管提示啥，点击下一步或者确认。提示已安装的，直接关闭。

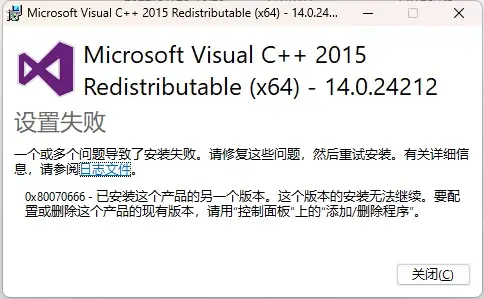

这个提示代表安装版本不对，先卸载本机的，在安装

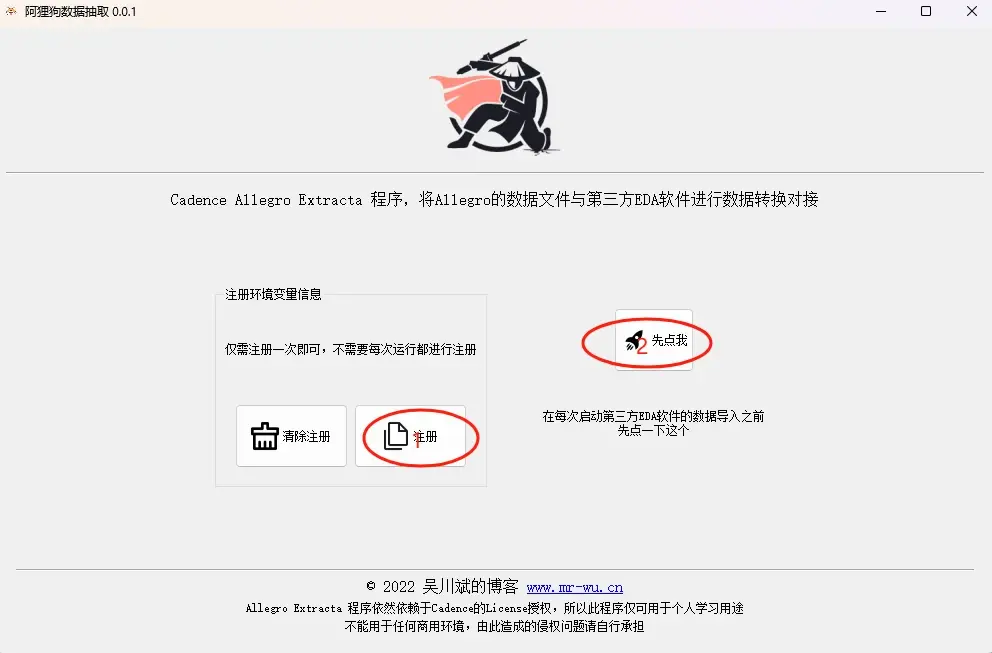

3、以管理员身份，运行阿里狗数据抽取工具,根据标识顺序操作。

安装标识顺序操作，始终不要关闭此软件

4、验证extract环境是否起效

启动cmd窗口界面，输入：extracta.exe，回车。如果没有异常提示，代表安装成功。

二、allegro .brd文件转成AD .pcbdoc文件

1、环境准备

将AD的/system文件夹下的Allegro2Altium.bat文件及AllegroExportViews.txt 复制到与xxx.brd文件相同路径的文件下。

2、直接运行Allegro2Altium.bat，等待……完成……

生成.alg文件

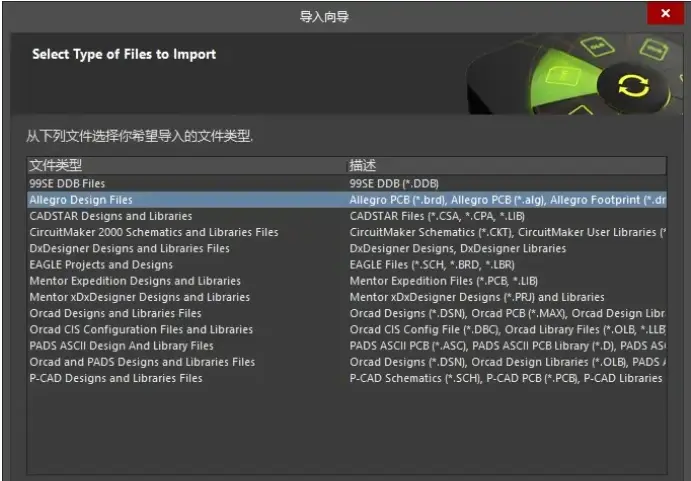

3、最后一步启动AD的导入向导，选中相应的alg文件导入即可，如图下图是Allegro的PCB文件类型选择。

一直点击下一步，直到完成。
