Allegro文件转AD

阅读数 867
点赞 93
article_banner

打开AD软件,执行以下命令:

  1. File->Import Wizard(导入向导)命令,再执行next

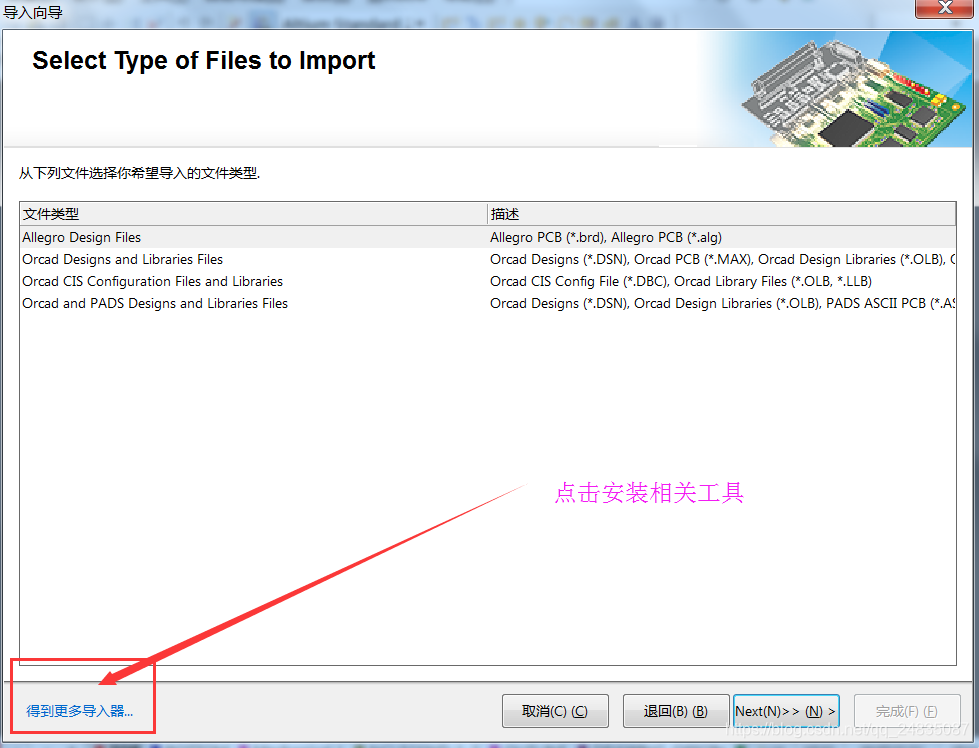

  2. 弹出一个可以选择的界面后选择Allegro Design Files;
  3. 再next;接着选择需要导入AD10中的brd文件;
  4. 此后,一直的next,即出正常的导入AD10软件中;
  5. 最后,allegro brd文件成功导入到ad10软件中,即allegro pcb转化为protel pcb。

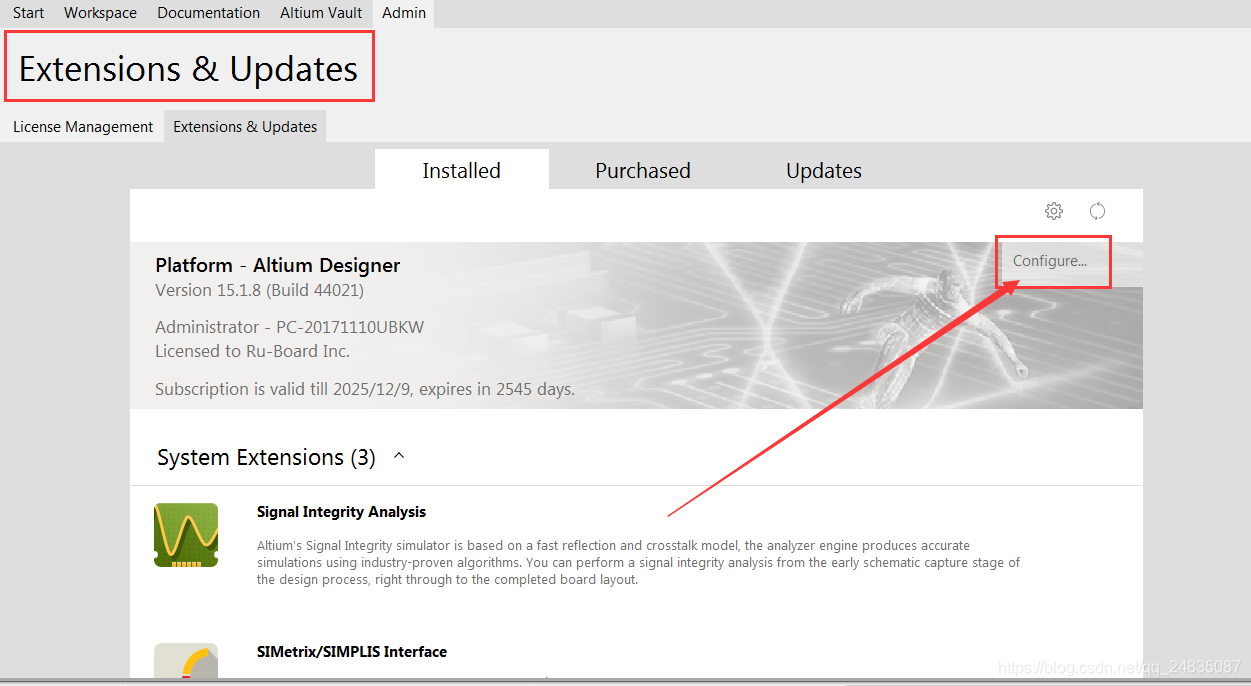

如果第二步出现的界面一片空白,那么你就需要先安装相关工具:

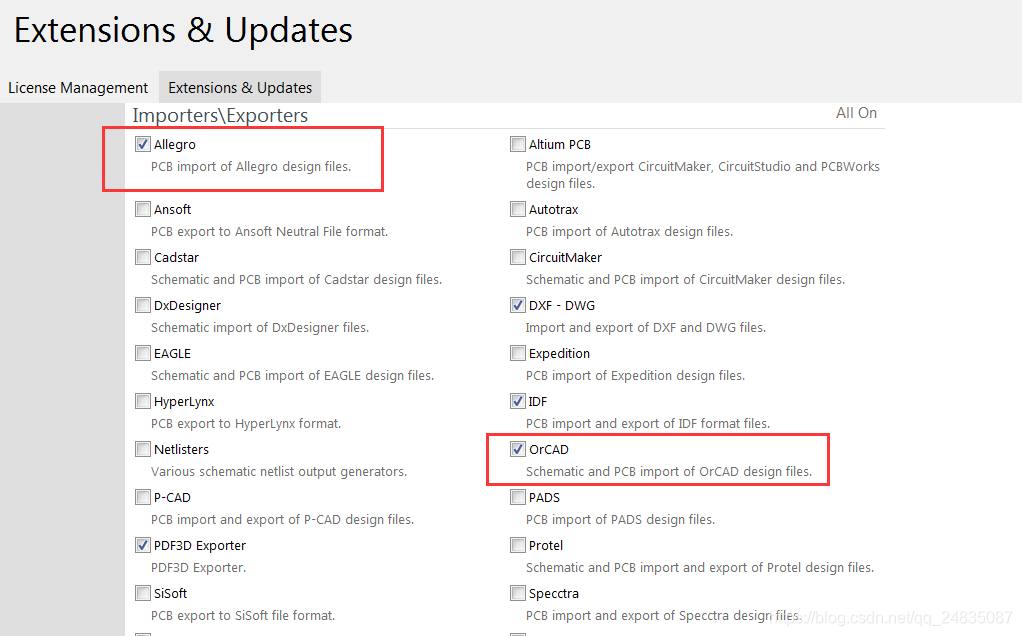

选择需要的工具,这里选择Allegro

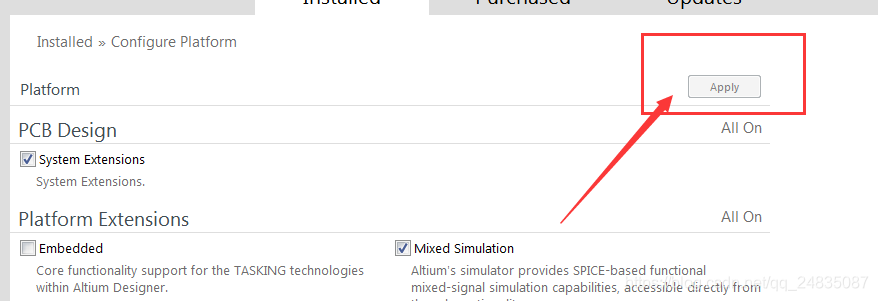

最后点击右上角Apply等待AD自动联网安装完成即可。

注意:电脑必须有allergo和ad软件才可以完成转换,缺一不可
