AD原理图库转Allegro符号库常见问题汇总

用Allegro工具链作为日常工作的主力，实在是一件非常困难的事情。不知道大家是怎么想的？

突然一下子从AD转过来，感觉都怀疑人生了，但是无奈以后吃口饭还必须要用到专业点的EDA工具。

不知道有没有人跟我一样，把整个AD的符号库一股脑的导入到了Orcad里面，

可不，我这就遇到了一些问题。现在记录下来方便更多的人。

首先导出方法我就不多说了，就在AD的原理图库编辑模式下，选择export到Orcad CIS，很简单几步操作就可以。

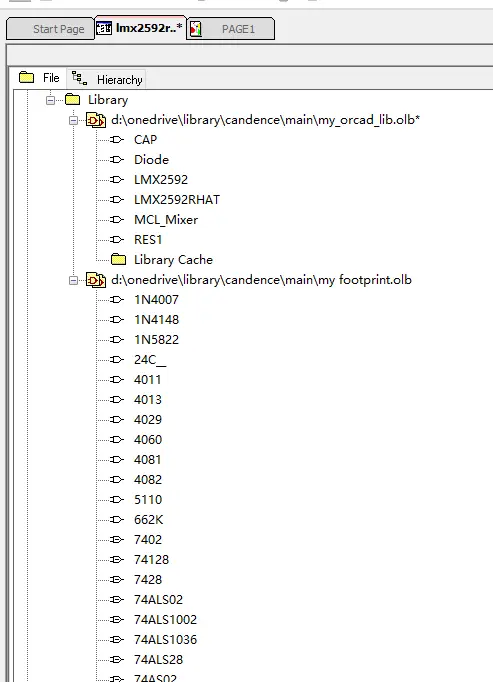

乍一看，好像都挺正常，很高兴，不用一个一个画了。

但是问题才刚刚开始。首先碰到的第一个巨大问题就是对其。

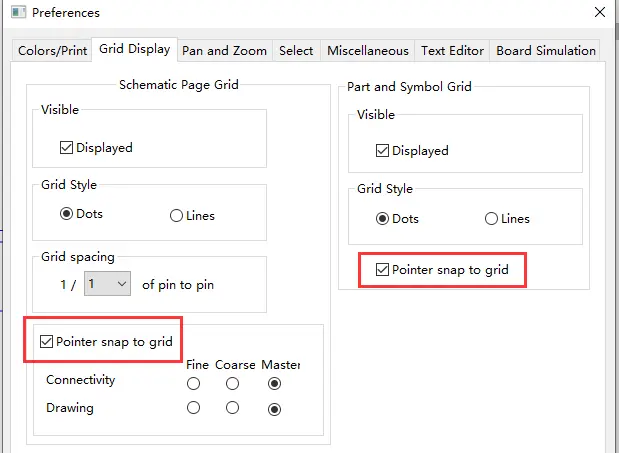

图中十分清晰的看到pin没有跟网格snap，有同学肯定会说哎呀这个是什么大问题，打开pointer snap to gird不就行了么。

没错，是有这种解决方法，但是不是所有时候都管用。比如AD导出的库，完全就snap不上好不好？

这个问题要从新手画图不规范开始说起。

就不说那些大一学弟，就算是大三大四的学长，看的都是什么垃圾玩意儿教程，乱讲一气，导致误导学生画图画的乱七八糟，pin也不跟网格对其，不对其就算了，还改snap间距，导致各种混乱，原理图画的一塌糊涂。

这种不规范的操作，轻则遭人嫌弃，重则直接影响工作。

所以画图的时候一定要规范。规范没有捷径，唯有看别人怎么画以及练习。

喷了这么多，现在来讲解决方案。

首先看报错。

在尝试修改未对其的pin之后，保存symble提示

ERROR(ORDBDLL-1112): Invalid rectangle. Redraw from top-left to bottom-right.
