Allegro常见问题解答

如何去掉PCB安装孔外的外切正方向

在PCB板上放置圆形安装孔时，place bound层会自动生成外切正方形的区域。若想place bound层也为圆形区域，在制作该圆形安装孔时，place bound层要用 shape / circular 命令 ,然后在option里面 选择package Geometry / place_bound_top 层面画圆；

过孔via的设置，以及过孔与焊盘不允许重合的DRC设置

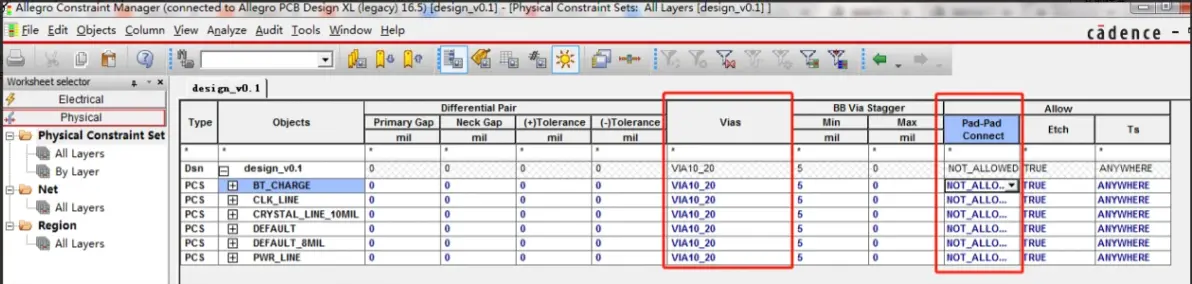

打开Allegro Constraint Manager, 选择Physical项，在via栏选择走线时要用到的过孔via; 在Allow栏中将Pad-Pad Connect设置为NOT_ALLOWED;如下图所示：

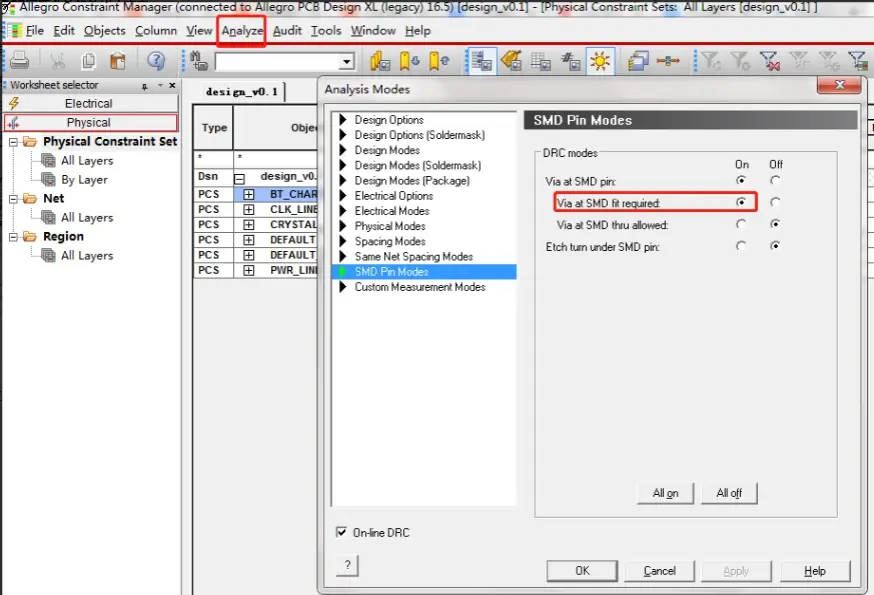

若过孔和PAD重合，但没有报DRC错误，还需更改Constraint的analyze modes. 具体操作为：Allegro Constraint Manager >> Analyze >> Analyze Modes, 将Via at SMD的DRC检查打开，具体如下图所示：

find选项卡的cline/cline seg等为灰色不可选状态

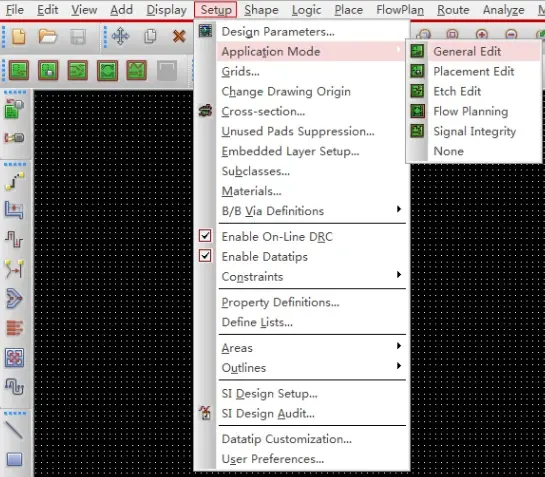

当find选项卡的cline/cline seg等为灰色不可选状态时，可通过如下设置恢复：

未连接的网络 unrouted nets

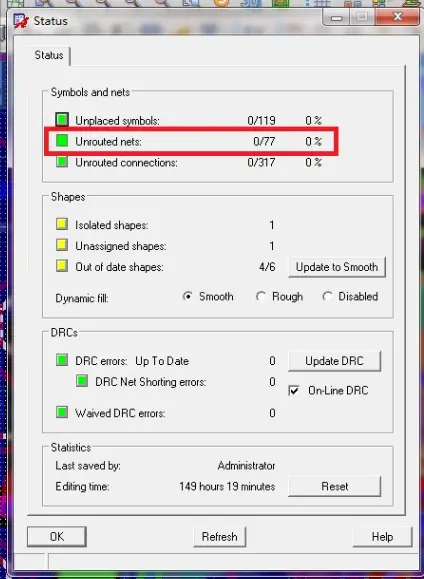

生成gerber文件前要做一系列检查，若在【display】>>【status】中发现unrouted nets不是0%，如下图所示：

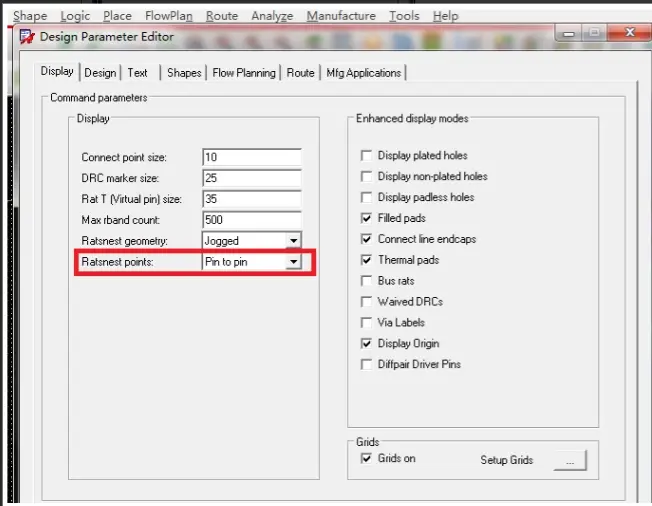

但在brd文件中又找不到未连接的网络飞线，很有可能是在布线过程中误删了一小段cline，此时未连接的网络飞线只是很小的一段线，导致你很不好发现。为了更好的找到未连接的网络飞线，可以做如下设置：【setup】>>【Design Parameters】，在【display】选项卡中将【Ratsnests points】改成"Point to point"，如下图所示：

解决out of date shapes问题

原文链接

https://blog.csdn.net/zhang_bi01/article/details/120919163

生成gerber文件

转自CSDN-Allegro16.6出gerber文件

https://blog.csdn.net/jiangchao3392/article/details/82388953

转自PCB小北设计

http://www.pcballegro.com/allegro/70.html

允许在焊盘上开过孔的设置

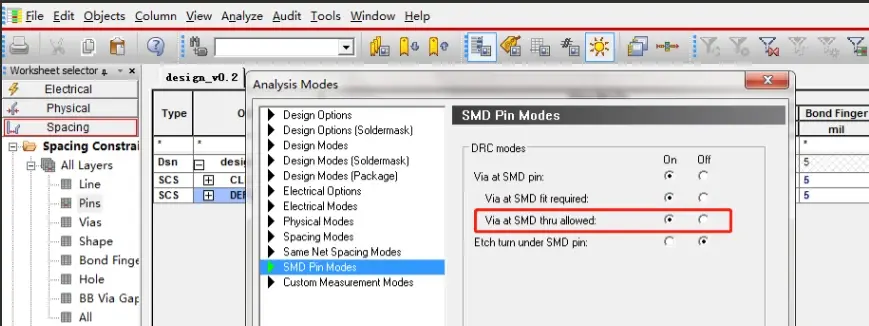

一般来说，散热焊盘上是允许开过孔的。如何设置在焊盘上开过孔呢？如下图所示：
