在env文件中添加快捷命令,若不知道当前的用户环境变量路径,可以在Command窗口里输入: echo $localenv
路径:D:CadenceCadence_SPB_16.6sharepcb ext 全局变量
D:SPB_Datapcbenv 用户变量
命令示例:
funckey w add connect
funckey s slide
funckey d delete
funckey r rotate
funckey m move
funckey a delay tune
funckey z oops
funckey e done

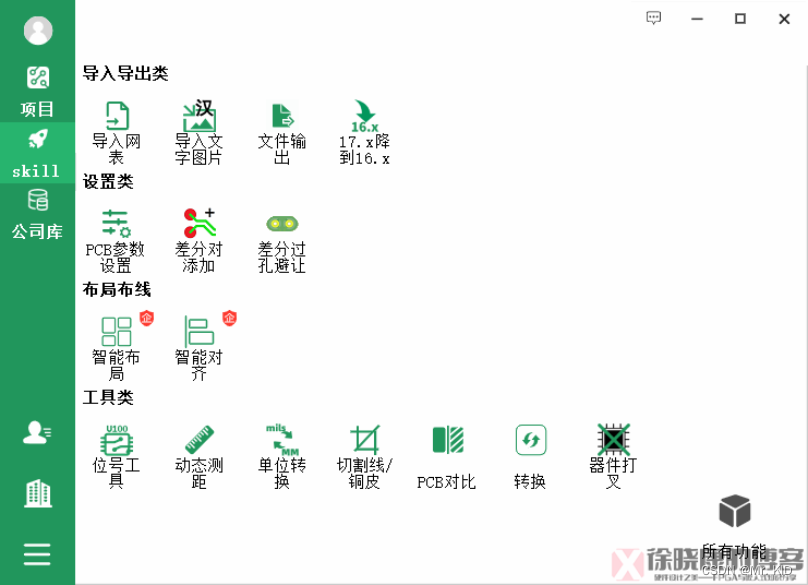

电路精灵、EDA365等skill工具。可添加反焊盘,drc检查,一键生成gerber等。
BGA封装器件可选择自动扇出。
Route->create fanout

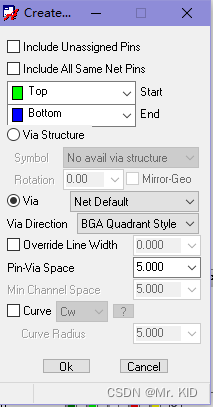

在右侧options选择top-bottom(注:这里不选择后面无法选择过孔),选择扇出的过孔类型,再选择过孔扇出的方位,扇出长度等。如图:
注意扇出时选择pin会单个扇出,选择symbol会整个symbol pin全部扇出。
Polygon:使用此命令绘制多边形铜皮;
Rectangular:使用此命令绘制矩形铜皮;
Circular:使用此命令绘制圆形铜皮;
Select shape or void:选择shape,常用来给shape赋予网络属性,用select shape or void命令选择shape后点右键选择assign net,在右边options里输入网络名即可;
Manual void:这个在下拉菜单中可以选择几个不同的命令,如下所示:
lPolygon:在一个完整的铜皮中挖掉一个任意形状的洞;
lRectangular:在一个完整的铜皮中挖掉一个矩形的洞;
lCircular:在一个完整的铜皮中挖掉一个圆形的洞;

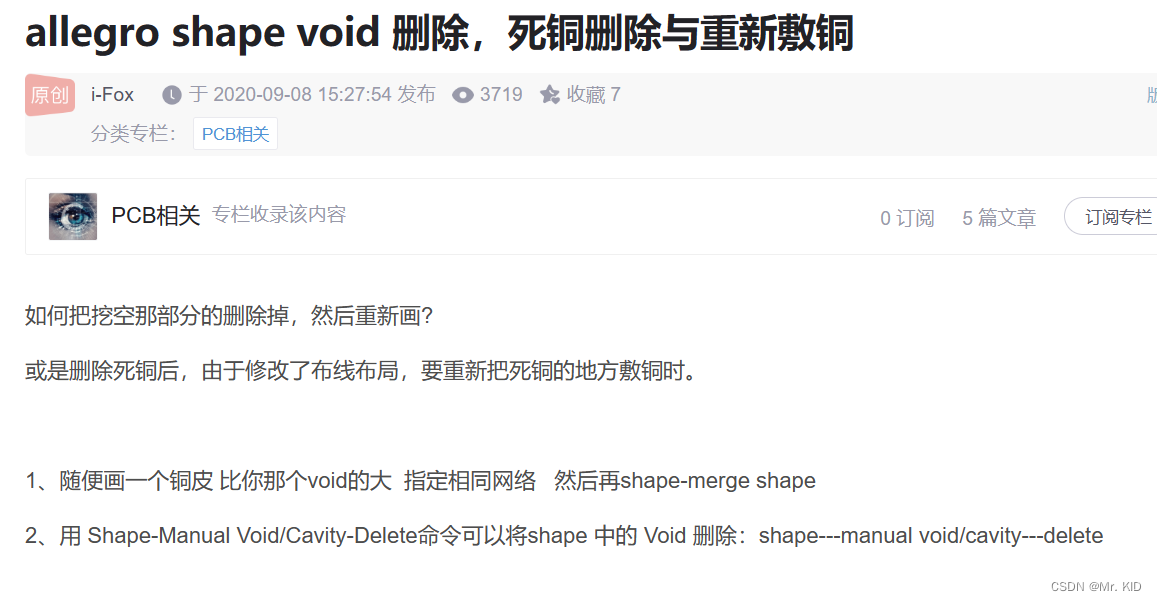

lDelete:将已经避让的铜皮恢复,或者将用manual void/ polygon挖掉的的铜皮恢复;
lElement:避让命令,如果铜皮的网络和孔的网络部一样,用该命令避让;
lMove:将避让后的shape的一个轮廓移动到shape的其他地方避让,原来避让的shape即还原;
lCopy:将避让后的shape的一个轮廓复制;
Edit boundary: 修改shape的大小,切割shape;
Delete islands:删除孤岛铜皮;
Change shape type:改变铜皮的属性,修改shape为静态或者动态的,静态的铜皮不能避让,动态的铜皮是可以避让的;
Merge shapes:将两相同网络的shape合并,或者将一无网络的shape和一有网络的shape合并;
Compose shape:将一些不是封闭的line属性的线改变成为shape,此命令多用于将板框进行合并处理;
Decompose shape:与Compose shape是相反的,将铜皮属性的变成闭合的line属性;
Global dynamic params:此命令常用来选择过孔和shape的连接时以全连接还是以花焊盘连接。进入global dynamic params菜单对话框,选择thermal relief connects ,将三个选项都选为full contact 为全连接,都选为orthogonal为花焊盘连接。
1.若有多个相同的模块,只需布局完成一个模块,其余模块进行复用即可。
切换到placement edit模式--》框选已布局完成模块器件--》右键place replicate create--》右键done--》左键输入模块名
框选相同模块器件--》右键place replicate apply--》选择刚创建的模块
2.sub-drawing走线复用
导出sub-drawing:file--》export--》sub-drawing--》选择需要复用的clines--》设置参考点,在命令行输入x 0 0--》按下enter,保存为.clp文件。
导如sub-drawing:file--》import--》sub-drawing--》 选择刚才保存的文件,点击OK。--》导入后会有个框,直接在在下面输入“x 0 0”,Enter便可。

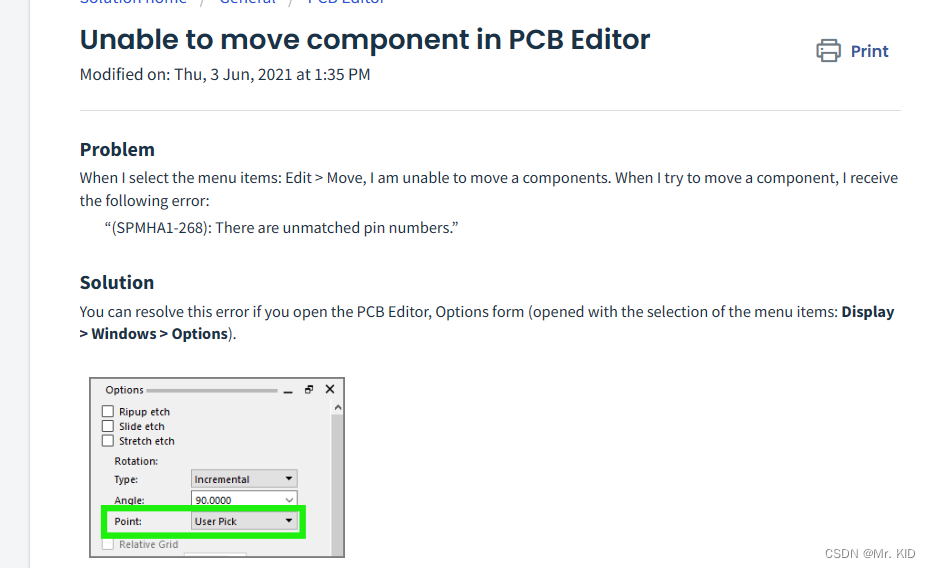

框选器件,move--》命令行输入
ix 5000 右移
ix -5000 左移
iy 5000 上移
iy -5000 下移
1.选择目标网络,右键--》create--》match group
将最长的走线设置为target,设置等长范围。
2.pin pair点到点
选择目标网络,右键--》create--》pin pair
选择目标网络pin pair--》create--》match group
设置等长范围。

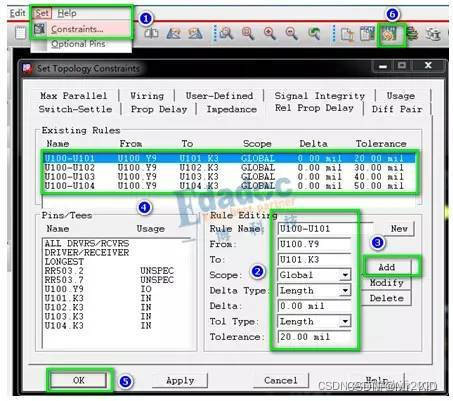

3.sigxploer
选择目标网络,右键--》create--》net group
选择建立的net group--》右键--》选择SigXploer命令,打开SigXploe,按照图示进行设置。
如果SigXploe有各种问题,直接用方法2,简单明了。

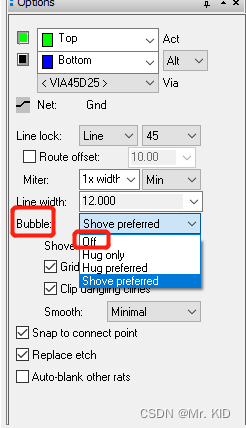

将bubble 设置为off,可顺利出线
BUBBLE -> shove perferred 推挤
-> hug only 抱紧
-> hug perferred 抱紧
-> off 关闭
shove vias 推挤过孔
-> off 关闭
-> minimal 最小值
-> full 推挤

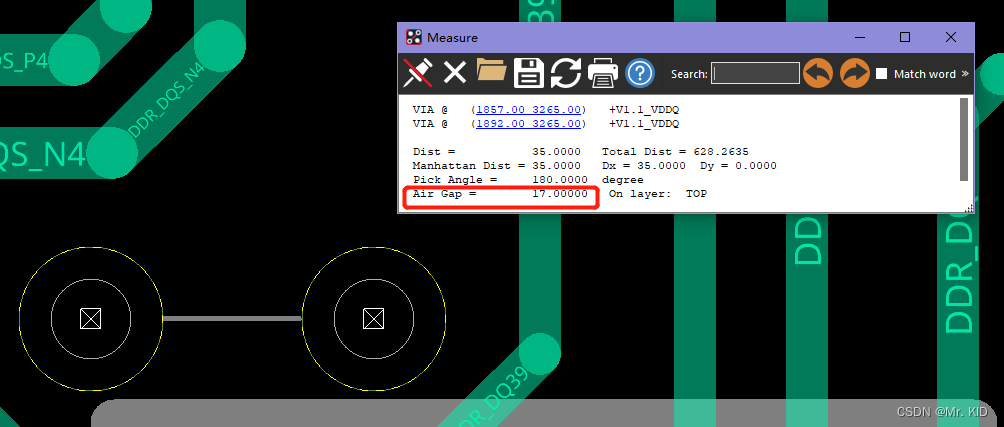

air gap为过孔边沿的距离为17mil
dist 为过孔中心距离,包含焊盘半径。

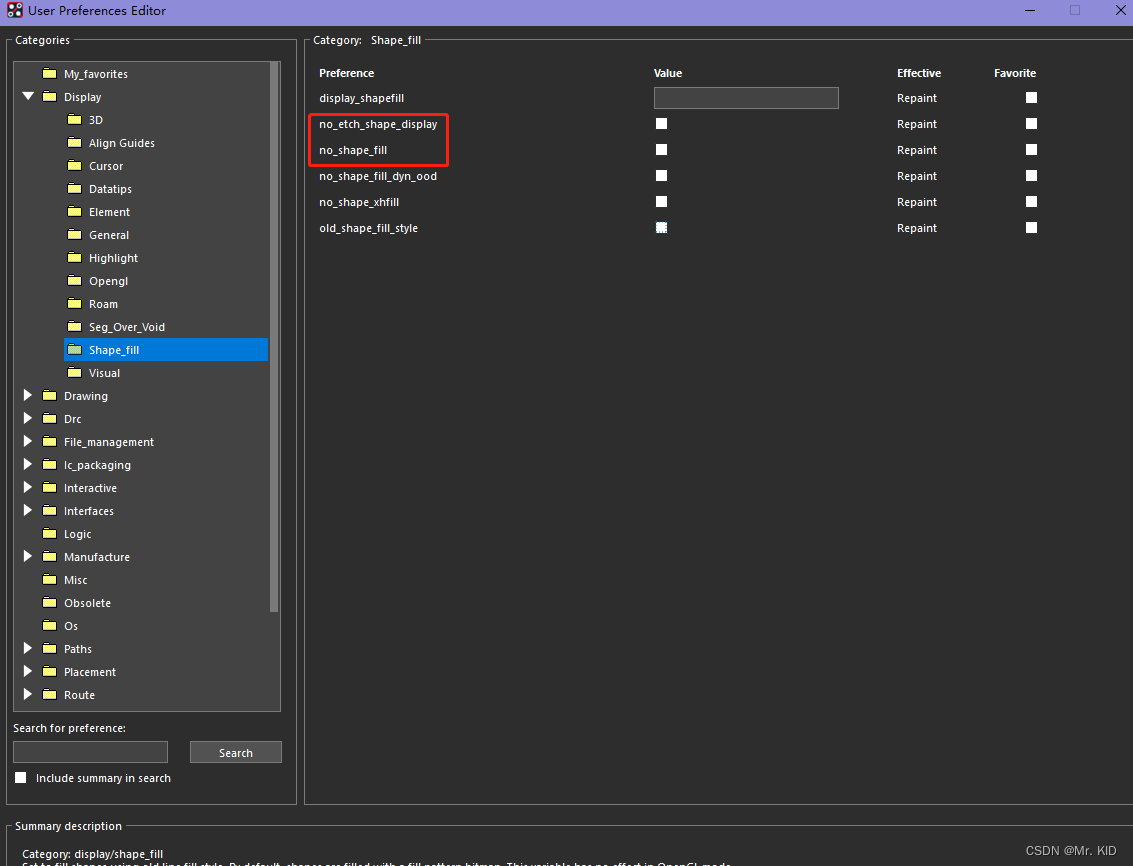

不显示shape铜皮或只显示shape边框:
Setup -> User Preferences-> Display选项下的 shape_fill,勾选对应的选项即可实现:禁止铺铜显示还是显示铺铜边框功能。

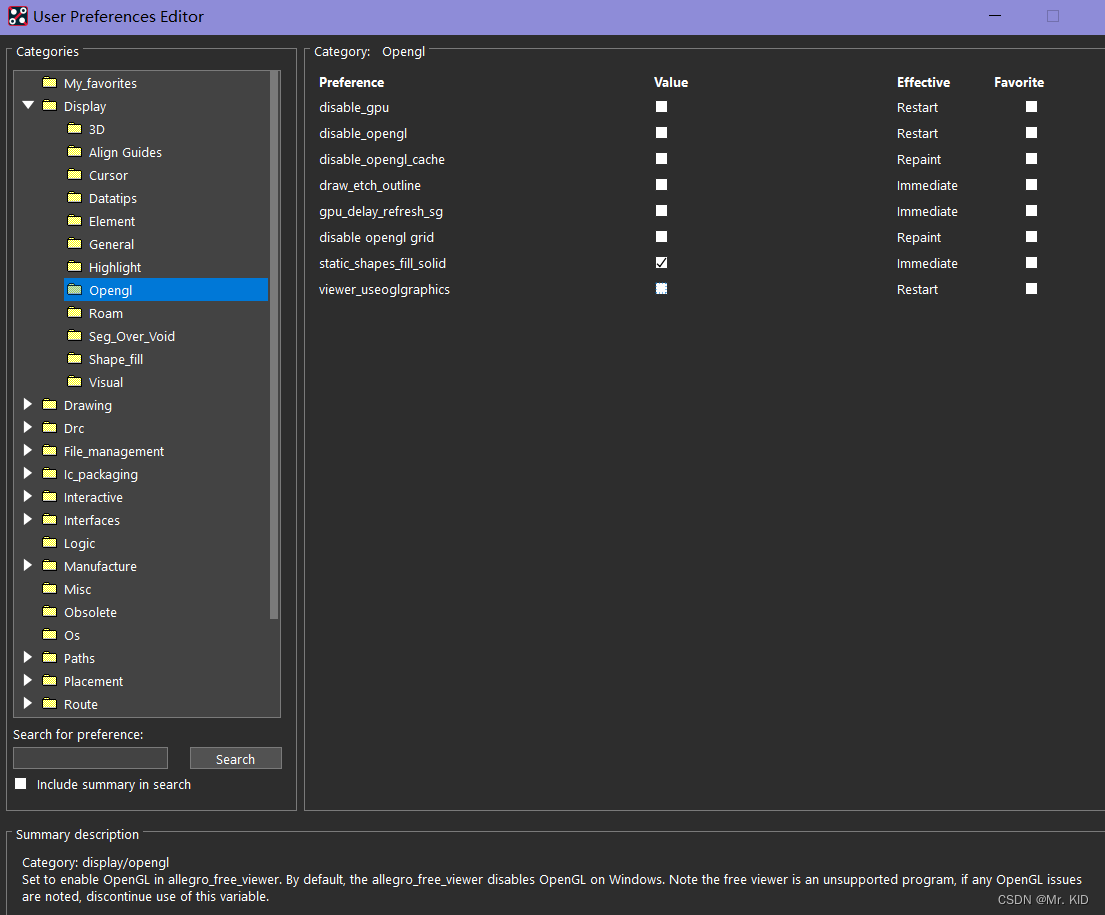

显示shape实体铜,而不是网格铜:
Setup -> User Preferences… -> Display选项下的openGL -> 勾选"static shape fill solid"
